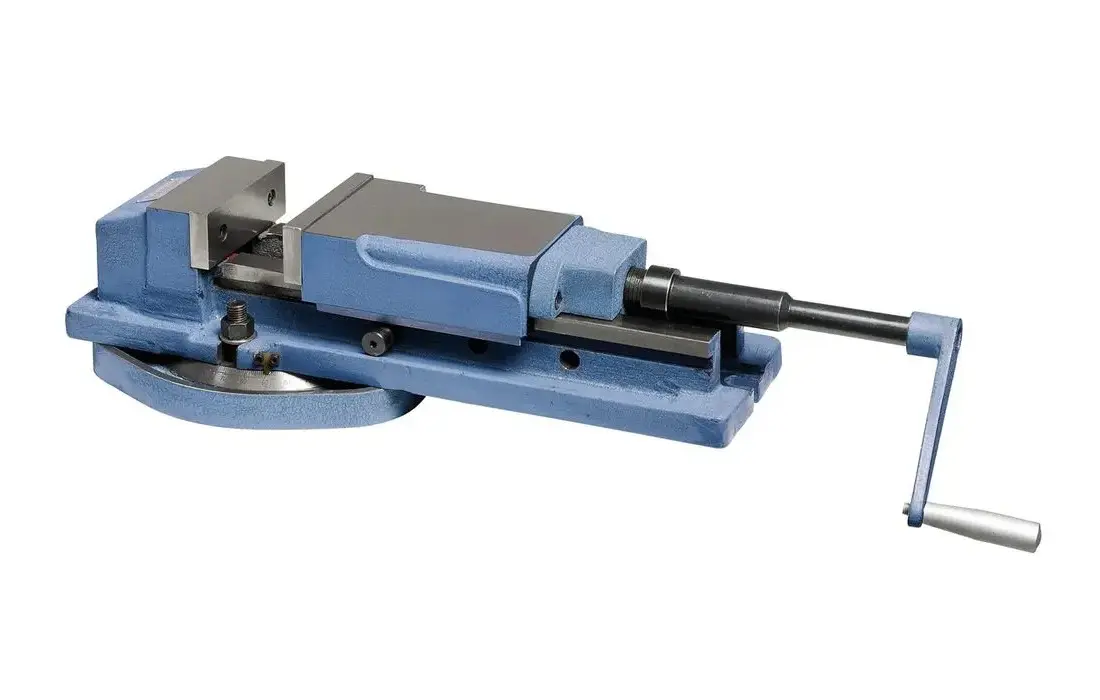

Strojový hydraulický zverák Bernardo VH 150 s otočným stolom (BER282090)
Hydraulický zverák Bernardo VH 150
- Šírka čeľustí A [mm]: 155
- Výška čeľustí B [mm]: 53,5
- Upínacia dĺžka C [mm]: 0 ÷ 100 | 98 ÷ 200 | 195 ÷ 305
- Celková dĺžka D [mm]: 960
- Základná dĺžka E [mm]: 615
- Šírka základne F [mm]: 202
- Šírka základne G [mm]: 232
- Výška H [mm]: 136
- Výška polohy čeľustí I [mm]: 82
- Šírka vedenia čeľustí J [mm]: 115
- Vzdialenosť pevných čeľustí K [mm]: 125
- Vzdialenosť upínacieho otvoru základne zveráka L [mm]: 255
- Upínacia dĺžka X [mm]: 0 ÷ 100
- Upínacia dĺžka Y [mm]: 98 ÷ 200
- Upínacia dĺžka Z [mm]: 195 ÷ 305
- Upínací tlak (sila) [kg] / [kN]: -
- Hmotnosť [kg]: 75
Bernardo VH 150 strojný hydraulický zverák s otočným stolom
Použitie zveráka: obrábacie centrá, frézovanie, vŕtanie a brúsenie
- Mechanicko-hydraulický upínací systém ovládaný ručnou kľukou
- Posilňovací systém, menšia potrebná sila, vysoký upínací tlak
- Vysoká a bezpečná upínacia sila s malou fyzickou námahou
- Vhodné na upínanie dlhých a veľkých obrobkov
- Veľká upínacia kapacita
