• Kužeľ Morse: MK 4
• Veľkosť: 504
• Vrcholový uhol hrotu [°]: 60

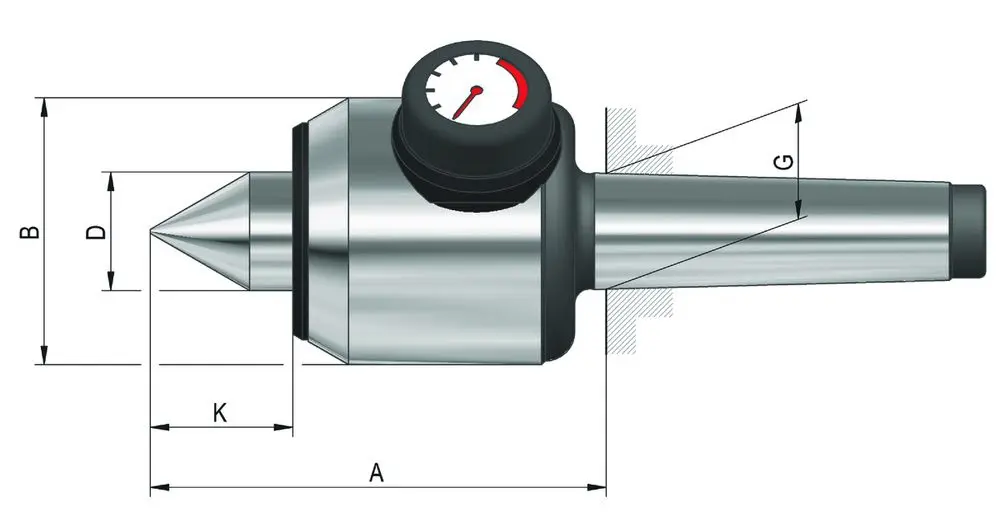

• Dĺžka hrotu vrátane puzdra (A) [mm]: 123 , 5
• Priemer púzdra (B) [mm]: 72
• Činná dĺžka hrotu (K) [mm]: 38,5
• Priemer hrotu (D) [mm]: 32
• Hádzavosť max. [mm]: 0, 01
• Max. otáčky [U.min^-1]: 3 500
• Max. axiálne posuv hrotu [mm]: 2
• Max. axiálna upínacia sila [N]: 9 000
• Max. hmotnosť obrobku [kg]: 800
• Hmotnosť [kg]: 3,5

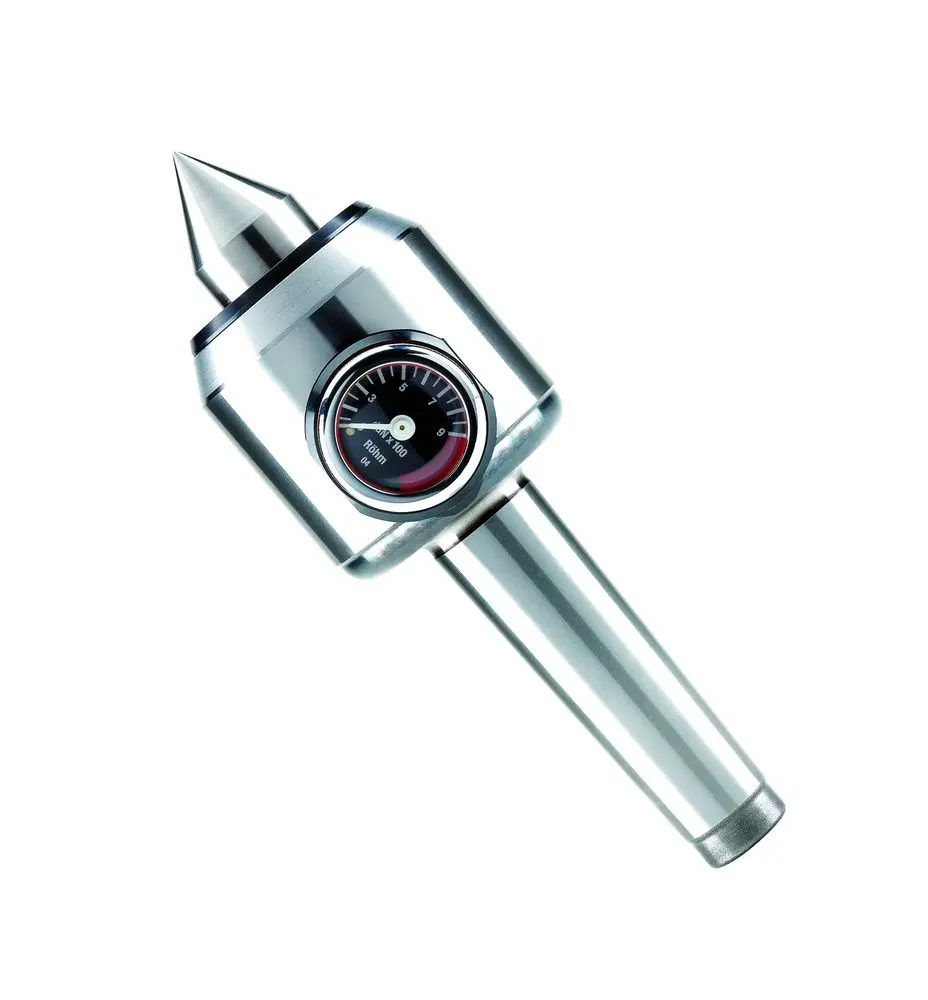

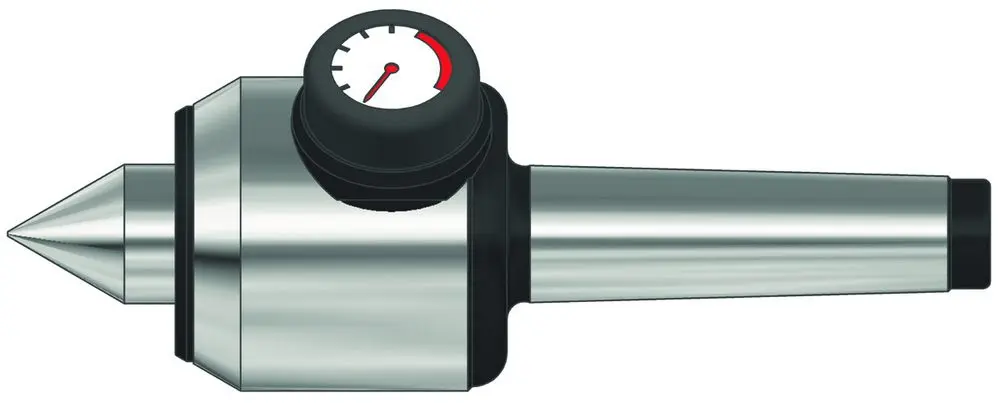

Otočný upínací hrot Röhm 504AC Control MK 4 s ukazovateľom axiálneho tlaku

Kvalitné a presné otočné hroty Röhm pre sústružnícke a brusičské práca s prehľadom plní požiadavku na vysoký obrábacie výkon a presnosť .
Vzhľadom na špecializovanému tvaru a rozličnému prevedení, je zabezpečená dostatočná opora pre bezpečné, presné a centrické upnutie obrobkov.
Vďaka používaniu presných valivých ložísk pre vysokú presnosť obvodové hádzavosti a trvalé náplni mazivá sú hroty bezúdržbové po celú dobu životnosti hrotu

• Otvor stopkyhrotu pre jednoduchú a odbornú demontáž ložísk
• Presné valivé ložiskápre najvyššiu centrovanie a dlhú životnosť hrotu
• Otočný hrotzápustkovo kovaný s možnosťou opakovane prebrúsiť, uložený vo stopke
• Spoľahlivé rezné tesneniea ďalšie ostrekovou drážka ako ochrana proti vnikaniu chladiacej kvapaliny a nečistôt do tela hrotu
• Korpusotočného hrotu je zápustkovo kovaný, kalený a brúsený, a vďaka rovnomernému priebehu vlákien vysoko zaťažiteľný. Moderný tvar hlavy, sa šikminou nábehu pre nožové držiaky a sústružnícke nože.
• Bezpečná a veľká oporná plochapre zaručenie plnej zaťažiteľnosti axiálneho ložiska na plnú kapacitu
• Prevedenie hrotu:
  • Vrcholový uhol špičky 60°
  • Klasický dizajn pre všeobecné použitie - všetky druhy sústruhov, vhodné ako pre hrubovanie, tak i jemné sústruženie, brúsenie
  • Otáčky až do 4 000 ot.min^-1
  • Hrot je odpružený pomocou tanierových pružín pre bezpečné upnutie obrobku bez deformácií alebo pre zaistenie upnutie s dostatočným tlakom
  • Ideálne sa hodí akoprotihrot k hydromechanickým čelným unášačom
  • k upínanie dlhých, úzkych obrobkov, aby nedochádzalo k ich prehýbaniu
  • Pre upínanie ťažkých obrobkov pri ktorých má byťkontrolovaný upínací tlak
  • nastavovania axiálne tlak (upínacia sila) možno odčítať priamo na manometri
  • Max. hmotnosť kusu do 3 200 kg
  • Životnosť ložísk 2000 pracovných hodín
  • Maximálna obvodové hádzanie 0,015 mm pre najvyššiu upínacie presnosť
  • Vysoká centrovanie a stabilita behu je zaistená 3- násobným uložením v ložiskách
