- Príkon [W]:1 500
- Napájacie napätie [V]:400
- Max. priemer vrtáka (oceľ) [mm]:32
- Max. priemer vrtáka (liatina) [mm]:40
- Max. priemer hlavy nožov [mm]:80
- Vyloženie [mm]:220
- Počet otáčok vretena (plynule) [U .min-1]: 75 ÷ 480/425 ÷ 2 750
- Upínanie vretena:ISO 30
- Zdvih pinoly [mm]:125
- Posuv pinoly [mm.ot-1]: (3) 0, 10/0,18/0,26
- Veľkosť stola [mm]:800 x 240
- Veľkosť T-drážky [mm] :14
- Vzdialenosť vreteno/stôl [mm]:95 ÷ 485
- Dráhy pojazdov (x/y) [mm ]: 420/200
- Výkyvná fréz. hlava [°]:± 60
- výškový posun frézovacej hlavy [mm]:390
- Motor zdvihu frézovacie hlavy [W ]:90
- Rozmery (š x h x v) [mm]: 1 270 x 960 x 2 120
- Hmotnosť ca. [kg]:455
Vŕtačko-frézka Bernardo FM 55 HTC Vario. Odměřování 3os
napájacie napätie 400 V, príkon motora 1,5 kW, otáčky (2 st. - plynule) 75 ÷ 2750 U.min-1, kužeľ vretena ISO 30,čelná fréza 80 mm,zdvih pinoly 125 mm, vyloženie 220 mm, naklopenie hlavy ± 60 °, vzdialenosť vreteno/stôl max. 485 mm,pneumatické upínanie nástrojov, rozmery 1270 × 960 × 2120 mm
Odporúčaná predajná cena: 8 330,06 €
7 944,00 €
6 620,00 €
bez DPH
Vhodné príslušenstvo
BER421016
![Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks](https://images.boukal.cz/f/300x225/product/3/f/3ffd19b3-981b-4449-97f4-fe9ad63dae25/20090.jpg)
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
11 ks skladom
187,20 €
BER421020
![Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm](https://images.boukal.cz/f/300x225/product/4/1/415105f8-9fda-464f-9b99-3e50df42311f/6266.jpg)
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
18 ks skladom
128,40 €
BER421022
![Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná](https://images.boukal.cz/f/300x225/product/e/0/e03e04cf-4735-4b9c-a6cf-b8fe89c09216/20236.jpg)
Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
2 ks skladom
103,20 €
BER421085
![Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm](https://images.boukal.cz/f/300x225/product/f/2/f2bfe790-1602-4fa6-a40a-df65a0d5b6ce/42-1086-1-new.jpg)
Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm
1 ks skladom
216,00 €
BER411051
![Vrtáky s kužeľovou stopkou Bernardo Sada B - 9 dielov MK 2/3 (14,5 ÷ 30 mm)](https://images.boukal.cz/f/300x225/product/4/a/4a1d2922-4747-4614-91af-df6f075f183c/37976.jpg)
Doporučujeme
Vrtáky s kužeľovou stopkou Bernardo Sada B - 9 dielov MK 2/3 (14,5 ÷ 30 mm)
2 ks skladom
147,60 €
BER261010
![Klieštinový upínač Bernardo ISO 30 se sadou klieštin 3 - 25 mm, 15 kusov](https://images.boukal.cz/f/300x225/product/3/d/3d90504e-e18e-4d71-8d56-0c27ae7bc75f/12861.jpg)
Klieštinový upínač Bernardo ISO 30 se sadou klieštin 3 - 25 mm, 15 kusov
Do 10 dní
405,60 €
BER282033
![Dvojosý otočný zverák Bernardo PTS 100](https://images.boukal.cz/f/300x225/product/b/e/be5699d4-1486-4359-86b8-42bceb24e6ac/19884.jpg)
Dvojosý otočný zverák Bernardo PTS 100
8 ks skladom
306,00 €
BER282081
![Otočný strojný zverák Bernardo KV 125](https://images.boukal.cz/f/300x225/product/a/0/a089b0eb-e5c0-496c-ad32-5c9044da9aba/21139.jpg)
Otočný strojný zverák Bernardo KV 125
4 ks skladom
253,20 €
BER282086
![Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom](https://images.boukal.cz/f/300x225/product/b/e/be461b3d-0c14-412d-b9b9-13c9ad9ae93f/20570.jpg)
Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom
5 ks skladom
492,00 €
BER261066
![Redukcia ISO 30 / MK 3](https://images.boukal.cz/f/300x225/product/9/1/91d5398a-964e-43cc-9d3c-729e551940f7/20483.jpg)
Redukcia ISO 30 / MK 3
Do 10 dní
64,80 €
BER271000
![Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6](https://images.boukal.cz/f/300x225/product/7/7/77a8cd09-f09e-4f63-9d6d-e866a574fa06/5446.jpg)
Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6
2 ks skladom
408,00 €
BER271033
![Horizontálne-vertikálny otočný stôl Bernardo RT 5](https://images.boukal.cz/f/300x225/product/e/0/e0147c28-79ba-441b-9a1f-a61c0dbb2775/5455.jpg)
Horizontálne-vertikálny otočný stôl Bernardo RT 5
4 ks skladom
229,20 €
BER271045
![Univerzálna deliaci hlava BS-0](https://images.boukal.cz/f/300x225/product/5/f/5f012f7d-d655-4044-b77d-17b7018e1b6d/5458.jpg)
Univerzálna deliaci hlava BS-0
1 ks skladom
589,20 €
BER251010
![Tŕň pre vyvrtávaciu hlavu s ISO 30](https://images.boukal.cz/f/300x225/product/7/8/783870bf-8c8a-496d-a93c-7537c8f13ef2/12831.jpg)
Tŕň pre vyvrtávaciu hlavu s ISO 30
Do 10 dní
64,80 €
BER251020
![Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm](https://images.boukal.cz/f/300x225/product/e/e/ee021117-9d20-4b51-b6af-837eea6fa4cd/12834.jpg)
Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm
4 ks skladom
361,20 €
BER281001
![Sada upínok Bernardo SPW 12 (58 ks)](https://images.boukal.cz/f/300x225/product/e/a/ea278ca9-b70c-4a57-8c90-c5eac54849e5/20011.jpg)
Sada upínok Bernardo SPW 12 (58 ks)
13 ks skladom
122,40 €
BER351000
![Šablóny na meranie uhlov, sada 10-dielna](https://images.boukal.cz/f/300x225/product/0/0/00b3fa21-f9a5-4f86-a0a8-46cec3bd67d5/20871.jpg)
Šablóny na meranie uhlov, sada 10-dielna
2 ks skladom
66,00 €
BER351016
![Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)](https://images.boukal.cz/f/300x225/product/c/a/ca324e55-c8c8-4670-8e19-926938a61be3/20936.jpg)
Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)
2 ks skladom
104,40 €
BER351020
![Presné podkládací desky - sada 28 ks](https://images.boukal.cz/f/300x225/product/3/4/34dcd6d4-c297-4678-b320-d8688ec9f180/19861.jpg)
Presné podkládací desky - sada 28 ks
8 ks skladom
256,80 €
BER351025
![Vlnovité paralelné podložky Bernardo, sada - 18 dielov](https://images.boukal.cz/f/300x225/product/7/d/7d3ab924-815a-4e4f-ae40-651d3705c0b0/20937.jpg)
Vlnovité paralelné podložky Bernardo, sada - 18 dielov
1 ks skladom
100,80 €
BER321061
![Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158](https://images.boukal.cz/f/300x225/product/2/b/2bb584e8-325a-4db9-a6f0-8bee915a943e/20605.jpg)
Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158
2 ks skladom
114,00 €
BER321070
![Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)](https://images.boukal.cz/f/300x225/product/5/4/5412b457-9574-4c9c-a8cc-692a2f6dddf9/20607.jpg)
Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
2 ks skladom
154,80 €
BER541206
![Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister](https://images.boukal.cz/f/300x225/product/e/e/ee7c28fc-6d5e-4e64-ba26-dc1e477c2f4d/54-1206-1.jpg)
Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister
11 ks skladom
52,80 €
BER421016
![Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks](https://images.boukal.cz/f/300x225/product/3/f/3ffd19b3-981b-4449-97f4-fe9ad63dae25/20090.jpg)
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
11 ks skladom
187,20 €
BER421020
![Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm](https://images.boukal.cz/f/300x225/product/4/1/415105f8-9fda-464f-9b99-3e50df42311f/6266.jpg)
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
18 ks skladom
128,40 €
BER421022
![Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná](https://images.boukal.cz/f/300x225/product/e/0/e03e04cf-4735-4b9c-a6cf-b8fe89c09216/20236.jpg)
Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
2 ks skladom
103,20 €
BER421085
![Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm](https://images.boukal.cz/f/300x225/product/f/2/f2bfe790-1602-4fa6-a40a-df65a0d5b6ce/42-1086-1-new.jpg)
Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm
1 ks skladom
216,00 €
BER411051
![Vrtáky s kužeľovou stopkou Bernardo Sada B - 9 dielov MK 2/3 (14,5 ÷ 30 mm)](https://images.boukal.cz/f/300x225/product/4/a/4a1d2922-4747-4614-91af-df6f075f183c/37976.jpg)
Doporučujeme
Vrtáky s kužeľovou stopkou Bernardo Sada B - 9 dielov MK 2/3 (14,5 ÷ 30 mm)
2 ks skladom
147,60 €
BER261010
![Klieštinový upínač Bernardo ISO 30 se sadou klieštin 3 - 25 mm, 15 kusov](https://images.boukal.cz/f/300x225/product/3/d/3d90504e-e18e-4d71-8d56-0c27ae7bc75f/12861.jpg)
Klieštinový upínač Bernardo ISO 30 se sadou klieštin 3 - 25 mm, 15 kusov
Do 10 dní
405,60 €
BER282033
![Dvojosý otočný zverák Bernardo PTS 100](https://images.boukal.cz/f/300x225/product/b/e/be5699d4-1486-4359-86b8-42bceb24e6ac/19884.jpg)
Dvojosý otočný zverák Bernardo PTS 100
8 ks skladom
306,00 €
BER282081
![Otočný strojný zverák Bernardo KV 125](https://images.boukal.cz/f/300x225/product/a/0/a089b0eb-e5c0-496c-ad32-5c9044da9aba/21139.jpg)
Otočný strojný zverák Bernardo KV 125
4 ks skladom
253,20 €
BER282086
![Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom](https://images.boukal.cz/f/300x225/product/b/e/be461b3d-0c14-412d-b9b9-13c9ad9ae93f/20570.jpg)
Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom
5 ks skladom
492,00 €
BER261066
![Redukcia ISO 30 / MK 3](https://images.boukal.cz/f/300x225/product/9/1/91d5398a-964e-43cc-9d3c-729e551940f7/20483.jpg)
Redukcia ISO 30 / MK 3
Do 10 dní
64,80 €
BER271000
![Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6](https://images.boukal.cz/f/300x225/product/7/7/77a8cd09-f09e-4f63-9d6d-e866a574fa06/5446.jpg)
Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6
2 ks skladom
408,00 €
BER271033
![Horizontálne-vertikálny otočný stôl Bernardo RT 5](https://images.boukal.cz/f/300x225/product/e/0/e0147c28-79ba-441b-9a1f-a61c0dbb2775/5455.jpg)
Horizontálne-vertikálny otočný stôl Bernardo RT 5
4 ks skladom
229,20 €
BER271045
![Univerzálna deliaci hlava BS-0](https://images.boukal.cz/f/300x225/product/5/f/5f012f7d-d655-4044-b77d-17b7018e1b6d/5458.jpg)
Univerzálna deliaci hlava BS-0
1 ks skladom
589,20 €
BER251010
![Tŕň pre vyvrtávaciu hlavu s ISO 30](https://images.boukal.cz/f/300x225/product/7/8/783870bf-8c8a-496d-a93c-7537c8f13ef2/12831.jpg)
Tŕň pre vyvrtávaciu hlavu s ISO 30
Do 10 dní
64,80 €
BER251020
![Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm](https://images.boukal.cz/f/300x225/product/e/e/ee021117-9d20-4b51-b6af-837eea6fa4cd/12834.jpg)
Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm
4 ks skladom
361,20 €
BER281001
![Sada upínok Bernardo SPW 12 (58 ks)](https://images.boukal.cz/f/300x225/product/e/a/ea278ca9-b70c-4a57-8c90-c5eac54849e5/20011.jpg)
Sada upínok Bernardo SPW 12 (58 ks)
13 ks skladom
122,40 €
BER351000
![Šablóny na meranie uhlov, sada 10-dielna](https://images.boukal.cz/f/300x225/product/0/0/00b3fa21-f9a5-4f86-a0a8-46cec3bd67d5/20871.jpg)
Šablóny na meranie uhlov, sada 10-dielna
2 ks skladom
66,00 €
BER351016
![Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)](https://images.boukal.cz/f/300x225/product/c/a/ca324e55-c8c8-4670-8e19-926938a61be3/20936.jpg)
Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)
2 ks skladom
104,40 €
BER351020
![Presné podkládací desky - sada 28 ks](https://images.boukal.cz/f/300x225/product/3/4/34dcd6d4-c297-4678-b320-d8688ec9f180/19861.jpg)
Presné podkládací desky - sada 28 ks
8 ks skladom
256,80 €
BER351025
![Vlnovité paralelné podložky Bernardo, sada - 18 dielov](https://images.boukal.cz/f/300x225/product/7/d/7d3ab924-815a-4e4f-ae40-651d3705c0b0/20937.jpg)
Vlnovité paralelné podložky Bernardo, sada - 18 dielov
1 ks skladom
100,80 €
BER321061
![Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158](https://images.boukal.cz/f/300x225/product/2/b/2bb584e8-325a-4db9-a6f0-8bee915a943e/20605.jpg)
Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158
2 ks skladom
114,00 €
BER321070
![Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)](https://images.boukal.cz/f/300x225/product/5/4/5412b457-9574-4c9c-a8cc-692a2f6dddf9/20607.jpg)
Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
2 ks skladom
154,80 €
BER541206
![Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister](https://images.boukal.cz/f/300x225/product/e/e/ee7c28fc-6d5e-4e64-ba26-dc1e477c2f4d/54-1206-1.jpg)
Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister
11 ks skladom
52,80 €
Vŕtačko-frézka Bernardo FM 55 HTC Vario. Odměřování 3os
Vŕtačko-frézka Bernardo FM 55 HTC Vario s digitálnym odmeriavaním 3 os
Vŕtačko-frézka FM 55 HTC Vario s pneumatickým upínaním nástrojov a kužeľom ISO 30 presvedčí svojou stabilnou konštrukciou a jednoduchým ovládaním.
Už základná výbava obsahuje všetko dôležité príslušenstvo (plynulá regulácia otáčok, trojosové digitálne odmeriavanie, strojový posuv krížového stola, motorické výškové nastavenie frézovacej hlavy, centrálne mazanie, chladiace zariadenie, LED pracovné osvetlenie, liatinový podstavec s chladiacim žliabkom, bezpečnostné zariadenie podľa normy CE, ...), vďaka tomu je stroj univerzálne použiteľný.
- Monohostranné možnosti využitia pre frézovanie drážok, plôch, vyvrtávanie, atď.
- Sériovo dodávaná frézka s digitálnym odmeriavaním, automatickým posuvom pinoly a závitovacím zariadením
- variabilné nastavenie otáčok pomocou frekvenčného meniča s optimálnym priebehom krútiaceho momentu
- Výškové nastavenie frézovacej hlavy pomocou motora
- Frézka je vybavená digitálnym zobrazením pohybu pinoly
- Obojstranne naklápacie frézovacia hlava ± 60° pre vŕtanie pod uhlom, frézovanie úkosov, zrážanie hrán, atď.
- Rýchle prestavenie stola v osi X automatickým rýchloposuvom
- Základňa stroja je odliata z liatiny a znižuje vibrácie pri obrábaní
- Digitálne odmeriavať anie vo všetkých 3 osiach už v základnej výbave frézky
- Monohostranné možnosti využitia pre frézovanie drážok, plôch, vyvrtávanie, atď.
- Výškové nastavenie frézovacej hlavy pomocou motora
- rybinovitej vedenie pre os X, Y a Z, nastaviteľné pomocou klinových líšt
- Veľká stabilita frézovacie hlavy vďaka rybinovému vedeniu
- Centrálne mazanie všetkých vodiacich dráh
- Vysoká bezpečnosť je zaistená výškovo nastaviteľným krytom skľučovadla s mikrospínačom
- Výkonné chladiace zariadenie zabudované v stojane
- Potrebná bezpečnostné zariadenie podľa normy CE
Súčasti dodávky vrtačko -frézky Bernardo
- Automatický - strojné posuv pinoly
- Zdvíhacie motor frézovacie hlavy
- Digitálne odmeriavanie i200 s LCD displejom pre 3 osi
- Strojový posuv v osi X -Bernardo AL 450 D
- Frekvenčný meničDelta VFD-E
- Upínacia skrutka M 16 vo vretenom eni
- Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
- Upínací tŕň ISo 30/B 16
- Redukčné puzdro ISO 30/MK 2
- Kombinovaný upínací tŕň ISO 30/27 mm
- Výškovo nastaviteľný ochranný kryt
- Závitovacie zariadenie
- LED pracovné osvetlenie
- Digitálne zobrazenie zdvihu pinoly
- Lamelový ochranný kryt
- Nastaviteľná stupnice
- Centrálne mazanie
- Chladiace zariadenie
- Liatinový podstavec s žliabkom pre chladiacu kvapalinu
- Servisné náradie
Technické parametre
BER021097
![Vŕtačko-frézka Bernardo FM 55 HSV. Odměřování 3os](https://images.boukal.cz/f/300x225/product/8/f/8ffee74c-1bbd-4b5e-b496-87b8f44d3f27/02-1097-12.jpg)
Doporučujeme
Nadlimitní doprava
Vŕtačko-frézka Bernardo FM 55 HSV. Odměřování 3os
1 ks skladom
6 450,00 €
BER021101
![Vŕtačko-frézka Bernardo FM 55 HSV Vario. Odměřování 3os](https://images.boukal.cz/f/300x225/product/1/1/11086e05-d274-4b09-a356-b701188800f7/02-1101-5.jpg)
Nadlimitní doprava
Vŕtačko-frézka Bernardo FM 55 HSV Vario. Odměřování 3os
3 ks skladom
7 380,00 €
BER021095
![Vŕtačko-frézka Bernardo FM 50 HSV](https://images.boukal.cz/f/300x225/product/f/d/fde98e26-5df4-489d-9989-9d609e838965/50791.jpg)
Vŕtačko-frézka Bernardo FM 50 HSV
2 ks skladom
4 104,00 €
BER021112
![Vŕtačko-frézka Bernardo BF 28 BDC](https://images.boukal.cz/f/300x225/product/5/4/546b1b47-5361-43c8-9ed8-cd8859cfaaf3/02-1112-1.jpg)
Doporučujeme
Vŕtačko-frézka Bernardo BF 28 BDC
1 ks skladom
2 460,00 €
BER021106
![Stĺpová vŕtačko-frézka Bernardo BF 45 HSV](https://images.boukal.cz/f/300x225/product/4/7/4773b30f-fe38-4814-ae3c-07358d3b109f/117459.jpg)
Stĺpová vŕtačko-frézka Bernardo BF 45 HSV
Očakávame 02.08.2024
4 200,00 €
BER021117
![Vŕtačko-frézka Bernardo BF 35 BDC so strojným posuvom a odmeriavaním 3 osí](https://images.boukal.cz/f/300x225/product/2/f/2f451757-6d57-4eed-8138-b45a4470b7fc/02-1117-1.jpg)
Vŕtačko-frézka Bernardo BF 35 BDC so strojným posuvom a odmeriavaním 3 osí
1 ks skladom
4 620,00 €
BER021111
![Vŕtačko-frézka Bernardo BF 45 HSV. Strojový posuv pinoly a osi X](https://images.boukal.cz/f/300x225/product/b/3/b386cb5c-5991-4b3e-a034-23312feaa7f6/02-1111-1-6334014a20cef053698968.jpg)

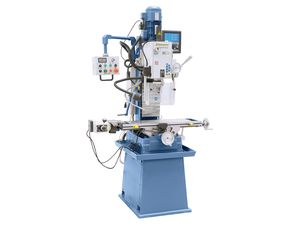

Vŕtačko-frézka Bernardo BF 45 HSV. Strojový posuv pinoly a osi X
Do 10 dní
4 692,00 €
BER021113
![Vŕtačko-frézka Bernardo BF 28 BDC s odmeriavaním 3 osí](https://images.boukal.cz/f/300x225/product/1/9/199875c2-9b87-4a7e-b547-627eee7ff79f/02-1113-1.jpg)

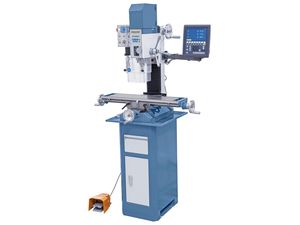

Vŕtačko-frézka Bernardo BF 28 BDC s odmeriavaním 3 osí
Do 10 dní
3 024,00 €
