Stojanové vŕtačko- frézky

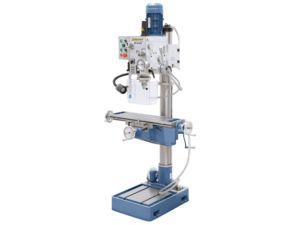

Vŕtačko-frézka Bernardo BF 45 HSV. Strojový posuv pinoly a osi X

BER021111

02-1111

Vŕtačko-frézka Bernardo BF 45 HSV. Strojový posuv pinoly a osi X

Ďalšie obrázky

Vŕtačko-frézka Bernardo BF 45 HSV. Strojový posuv pinoly a osi X

BER021111 02-1111

napájacie napätie 400 V, výkon motora 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min^-1, kužeľ vretena MK 4, stopková fréza 25 mm, čelný fréza 80 mm,zdvih pinoly 120 mm, vyloženie 280 mm, naklopenie hlavy ± 90 °, vzdialenosť vreteno/stôl max. 640 mm,rozmery 1070 × 800 × 2060 mm

Odporúčaná predajná cena: 5 043,02 €

4 809,30 €

3 910,00 € bez DPH

Do košíku

Dopyt

Na splátky

Vhodné príslušenstvo

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm

Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm

Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)

Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)

špirálové vrtáky, kužeľová stopka, materiál HSS, povrch TiN

Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12)

Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12)

skľučovadlo pre M3 ÷ M12

Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov

Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov

Dvojosý otočný zverák Bernardo PTS 100

Dvojosý otočný zverák Bernardo PTS 100

Otočný strojný zverák Bernardo KV 125

Otočný strojný zverák Bernardo KV 125

Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom

Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom

upínací dĺžka 220 mm, čeľuste 127 mm, otočný 360 °

Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6

Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6

Horizontálne-vertikálny otočný stôl Bernardo RT 5

Horizontálne-vertikálny otočný stôl Bernardo RT 5

Univerzálna deliaci hlava BS-0

Univerzálna deliaci hlava BS-0

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm

upínanie MK 4, rozsah 10 ÷ 225 mm

Sada upínok Bernardo SPW 12 (58 ks)

Sada upínok Bernardo SPW 12 (58 ks)

Šablóny na meranie uhlov, sada 10-dielna

Šablóny na meranie uhlov, sada 10-dielna

Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)

Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)

Presné podkládací desky - sada 28 ks

Presné podkládací desky - sada 28 ks

Vlnovité paralelné podložky Bernardo, sada - 18 dielov

Vlnovité paralelné podložky Bernardo, sada - 18 dielov

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister

Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister

univerzálna chladiaca kvapalina - koncentrát riediteľný vodou

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm

Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm

Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)

Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)

špirálové vrtáky, kužeľová stopka, materiál HSS, povrch TiN

Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12)

Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12)

skľučovadlo pre M3 ÷ M12

Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov

Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov

Dvojosý otočný zverák Bernardo PTS 100

Dvojosý otočný zverák Bernardo PTS 100

Otočný strojný zverák Bernardo KV 125

Otočný strojný zverák Bernardo KV 125

Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom

Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom

upínací dĺžka 220 mm, čeľuste 127 mm, otočný 360 °

Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6

Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6

Horizontálne-vertikálny otočný stôl Bernardo RT 5

Horizontálne-vertikálny otočný stôl Bernardo RT 5

Univerzálna deliaci hlava BS-0

Univerzálna deliaci hlava BS-0

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm

upínanie MK 4, rozsah 10 ÷ 225 mm

Sada upínok Bernardo SPW 12 (58 ks)

Sada upínok Bernardo SPW 12 (58 ks)

Šablóny na meranie uhlov, sada 10-dielna

Šablóny na meranie uhlov, sada 10-dielna

Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)

Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)

Presné podkládací desky - sada 28 ks

Presné podkládací desky - sada 28 ks

Vlnovité paralelné podložky Bernardo, sada - 18 dielov

Vlnovité paralelné podložky Bernardo, sada - 18 dielov

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister

Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister

univerzálna chladiaca kvapalina - koncentrát riediteľný vodou

Vŕtačko-frézka Bernardo BF 45 HSV. Strojový posuv pinoly a osi X

Stĺpová vrtačko-frézka Bernardo BF 45 HSV s posuvom v osi X

Presná vrtačko-frézka radu BF sa strojným posuvom pinoly, strojným posuvom krížového stola (os X) je mnohostranne použiteľná v opravárenských prevádzkach, mechanických dielňach aj v oblastiach výučby.

Opracovaná základňa s T-drážkami pre upínanie vysokých obrobkov
2stupňový motor s vysokým krútiacim momentom, 12 prepínateľnými rýchlosťami otáčok 75 - 3200 ot/min
Pravý a ľavý chod pre závitovanie
Rozmerný krížový stôl s T-drážkami a obvodovým žliabkom pre chladiacu kvapalinu
Jednoduchá a rýchla zmena počtu otáčok pomocou radiacej páky
Stabilné a brúsený oceľový stĺp, navrhnutý pre veľké namáhanie
Sériovo vybavená digitálnym zobrazením vysunutie pinoly, LED pracovnom osvetlením
Dodávaná s automatickým posuvom pinoly a zariadením pre rezanie závitov
Prevodová hlava 180° výkyvná, 360° otočná a výškovo nastaviteľná
Rybinové é vedenia v osiach x, z, s vymedzením vôľou klinovými lištami
Veľmi pokojný chod zaisťujú brúsená prevodová ozubené kolesá bežiace v olejovom kúpeli>
Rýchloposuv a jemný posuv je možné prepínať pomocou spojky
Kvalitné valivé ložiská zaisťujú vysokú presnosť behu vretena
Vysoká bezpečnosť zaistená výškovo nastaviteľným ochranným krytom s mikrospínačmi

Súčasti dodávky vrtačko-frézky Bernardo

Strojový posuv Bernardo AL 450 D v osi X
Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
upínací tŕň MK 4/B 16
Upínacia skrutka M 16 vo vretene
Redukcia MK 4/MK 3
Kombinovaný upínací tŕň MK 4/27 mm
Strojový posuv vretena
Výškovo nastaviteľný ochranný kryt
Digitálne zobrazenie zdvihu pinoly
Zariadenie na rezanie závitov
Chladiaci zariadenie
LED pracovné osvetlenie
Nastaviteľná stupnice
Servisné a obslu žné náradie

Technické parametre

Motor - výkon S₁100% [W]: 1 100/1 500
Motor - výkon S₆40% [W]: 1 500/2 200
Napájacie napätie [V]: 400
Priemer vrtáka (oceľ) [mm]: 32
Priemer vrtáka (liatina) [mm]: 40
Priemer nožovej hlavy [mm]: 80
Vyloženie [mm]: 280
Počet otáčok vretena [U.min^-1]: (12) 75 ÷ 3 200
Posuv pinoly [mm.ot^-1]: 0,10/0,18/0,26
Upínanie vo vretene: MK 4
Zdvih pinoly [mm]: 120
Veľkosť stola [mm]: 730 x 210
Veľkosti T-drážky [mm]: 14
Vzdialenosť vreteno/stôl max. [mm]: 640
Vzdialenosť vreteno/základňa max. [mm]: 1 190
Dráhy pojazdov (x/y) [mm]: 380/200
výškový posun frézovacej hlavy [mm]: 260
Priemer stĺpa [mm]: 115
Základňa [mm]: 365 x 375
Rozmery (š x h x v) [mm]: 1 070 × 800 × 2 060
Hmotnosť [kg]: 362

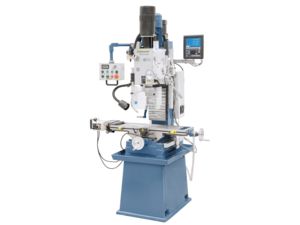

Vŕtačko-frézka Bernardo FM 55 HSV. Odměřování 3os
