- Výkon motora (vertikálne vreteno) [W]:850/2 220
- Výkon motora (horizontálne vreteno) [W]:2 200
- Napätie [V]/[Hz]:400/50
- Veľkosť stola [mm]:1 000 x 240
- Upínanie vo vretene:ISO 40
- Počet otáčok vretena (vertikálne) [U.min-1] : (8) 115 ÷ 1 750
- Počet otáčok vretena (horizontálne) [U.min-1]: (9) 60 ÷ 1 350
- Zdvih pinoly [mm]:125
- Dráha pojazdu - pozdĺžne (x) [mm]:590
- Dráha pojazdu - priečne (y) [mm]:180
- Dráha pojazdu - vertikálne (z) [mm]:320
- Vzdialenosť vreteno/stôl [mm]:0 ÷ 375
- Vyloženie [mm]:230 ÷ 685
- Naklopenia stola [°]:± 45
- Naklopenia hlavy [°]:± 90
- Rozsah posuvu [mm.min-1]:(8) 32 ÷ 700
- Šírka T-drážky [mm]:16
- Rozmery (š x h x v) [mm]:1 500 x 1 430 x 2 100
- Hmotnosť ca. [kg]:980
Univerzálná frézka Bernardo UWF 80 E. Digitálne odmeriavanie a posuv osy Y
BER021211BXL
02-1211BXL
Doporučujeme
Nadlimitní doprava
Univerzálná frézka Bernardo UWF 80 E. Digitálne odmeriavanie a posuv osy Y
napájacie napätie 400 V, výkon 0,85/2,2 kW, otáčky (8 st.) 115 ÷ 1750 U.min-1, kužeľ vretena ISO 40, zdvih pinoly 125 mm, vyloženie max. 685 mm, naklopenie hlavy ± 90°, vzdialenosť vreteno/stôl max. 375 mm, vertikálne a horizontálne vreteno, rozmery 1500 x 1430 x 2100 mm
Odporúčaná predajná cena: 13 026,73 €
12 423,00 €
10 100,00 €
bez DPH
Vhodné príslušenstvo
BER421016

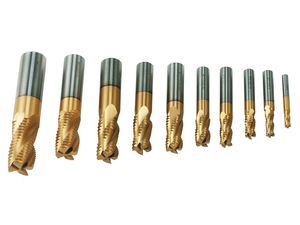

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
9 ks skladom
191,88 €
Kúpiť
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
23 ks skladom
131,61 €
Kúpiť
BER421085
Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm
2 ks skladom
221,40 €
Kúpiť
BER411051
Doporučujeme
Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)
špirálové vrtáky, kužeľová stopka, materiál HSS, povrch TiN
2 ks skladom
151,29 €
Kúpiť
BER261058

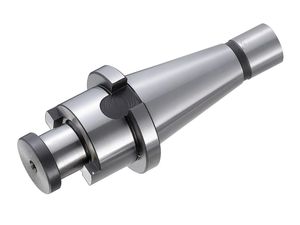

Upínač frézy čelní ISO 40 / 27 mm
2 ks skladom
118,08 €
Kúpiť
BER261011
Klieštinový upínač se sadou klieštin, ISO 40 - 15 kusov
3 ks skladom
458,79 €
Kúpiť
BER282086
Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom
upínací dĺžka 220 mm, čeľuste 127 mm, otočný 360 °
2 ks skladom
524,47 €
Kúpiť
BER282089
Strojný hydraulický zverák Bernardo VH 125 s otočným stolom
Dostupnosť na dotaz
809,34 €
Kúpiť
BER261067
Redukcia ISO 40 / MK 2
Do 10 dní
82,41 €
Kúpiť
BER261068
Redukcia ISO 40 / MK 3
Dostupnosť na dotaz
82,41 €
Kúpiť
BER261069
Redukcia ISO 40 / MK 4
Dostupnosť na dotaz
82,41 €
Kúpiť
BER271001
Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 8
1 ks skladom
560,88 €
Kúpiť
BER271046
Univerzálna deliaci hlava BS-1
Do 10 dní
826,56 €
Kúpiť
BER251011
Tŕň pre vyvrtávaciu hlavu s ISO 40
Dostupnosť na dotaz
68,88 €
Kúpiť
BER251020

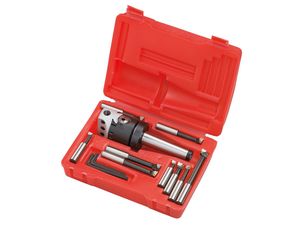

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm
upínanie MK 4, rozsah 10 ÷ 225 mm
4 ks skladom
370,23 €
Kúpiť
BER281001
Sada upínok Bernardo SPW 12 (58 ks)
9 ks skladom
125,46 €
Kúpiť
BER281002
Sada upínok Bernardo SPW 14 (58 ks)
upínanie - skrutka M14
4 ks skladom
136,53 €
Kúpiť
BER351020
Presné podkládací desky - sada 28 ks
5 ks skladom
263,22 €
Kúpiť
BER321065
Dotykové čidlo Bernardo průměr 10 mm / 10 mm
2 ks skladom
31,98 €
Kúpiť
BER541206
Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister
univerzálna chladiaca kvapalina - koncentrát riediteľný vodou
21 ks skladom
54,12 €
Kúpiť
BER532010
Nivelační prvek Bernardo NE 80 (zatížení 500 kg)
136 ks skladom
54,12 €
Kúpiť
BER532011
Nivelační kyvný prvek Bernardo NE 120
Do 10 dní
60,27 €
Kúpiť
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
9 ks skladom
191,88 €
Kúpiť
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
23 ks skladom
131,61 €
Kúpiť
BER421085
Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm
2 ks skladom
221,40 €
Kúpiť
BER411051
Doporučujeme
Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)
špirálové vrtáky, kužeľová stopka, materiál HSS, povrch TiN
2 ks skladom
151,29 €
Kúpiť
BER261058
Upínač frézy čelní ISO 40 / 27 mm
2 ks skladom
118,08 €
Kúpiť
BER261011
Klieštinový upínač se sadou klieštin, ISO 40 - 15 kusov
3 ks skladom
458,79 €
Kúpiť
BER282086
Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom
upínací dĺžka 220 mm, čeľuste 127 mm, otočný 360 °
2 ks skladom
524,47 €
Kúpiť
BER282089
Strojný hydraulický zverák Bernardo VH 125 s otočným stolom
Dostupnosť na dotaz
809,34 €
Kúpiť
BER261067
Redukcia ISO 40 / MK 2
Do 10 dní
82,41 €
Kúpiť
BER261068
Redukcia ISO 40 / MK 3
Dostupnosť na dotaz
82,41 €
Kúpiť
BER261069
Redukcia ISO 40 / MK 4
Dostupnosť na dotaz
82,41 €
Kúpiť
BER271001
Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 8
1 ks skladom
560,88 €
Kúpiť
BER271046
Univerzálna deliaci hlava BS-1
Do 10 dní
826,56 €
Kúpiť
BER251011
Tŕň pre vyvrtávaciu hlavu s ISO 40
Dostupnosť na dotaz
68,88 €
Kúpiť
BER251020
Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm
upínanie MK 4, rozsah 10 ÷ 225 mm
4 ks skladom
370,23 €
Kúpiť
BER281001
Sada upínok Bernardo SPW 12 (58 ks)
9 ks skladom
125,46 €
Kúpiť
BER281002
Sada upínok Bernardo SPW 14 (58 ks)
upínanie - skrutka M14
4 ks skladom
136,53 €
Kúpiť
BER351020
Presné podkládací desky - sada 28 ks
5 ks skladom
263,22 €
Kúpiť
BER321065
Dotykové čidlo Bernardo průměr 10 mm / 10 mm
2 ks skladom
31,98 €
Kúpiť
BER541206
Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister
univerzálna chladiaca kvapalina - koncentrát riediteľný vodou
21 ks skladom
54,12 €
Kúpiť
BER532010
Nivelační prvek Bernardo NE 80 (zatížení 500 kg)
136 ks skladom
54,12 €
Kúpiť
BER532011
Nivelační kyvný prvek Bernardo NE 120
Do 10 dní
60,27 €
Kúpiť
Univerzálná frézka Bernardo UWF 80 E. Digitálne odmeriavanie a posuv osy Y
Univerzálna frézka Bernardo UWF 80 E s digitálnym odmeriavaním a posuvom osi X, Y
Robustný univerzálny frézka UWF 80 E je svojou kombináciou horizontálne a vertikálne uložených vretien vhodná pre kusovú i malosériovú výrobu.
S pomocou stola s rozmermi 1000 x 240 mm je možno obrábať aj veľmi rozmerné obrobky.
- Rozšírené možnosti využitia stroja pomocou horizontálneho a vertikálneho vretena
- Frézovací stôl je otočný ± 45° (vpravo-vľavo)
- Vysoká presnosť chodu vretena ≤ 0,015 mm - presná kuželíkové ložiská
- Komfortné a prehľadné ovládacie prvky pre jednoduché a rýchle prispôsobenie otáčok
- Natáčacie frézovacia hlava ± 90°
- Upínacia plocha stola 1000 x 240 mm
- Automatický posuv stola v osi X a Y vrátane rýchloposuvu je súčasťou dodávky stroja
- Frézovanie: pristavenie pinoly do zábere ručným kolieskom
- Vŕtanie: pristavenie pinoly do záberu vratidlovým okolo
- Prepínanie hrubého ručného posuvu na jemný pomocou spojky
- Pravý a ľavý smer otáčania vhodný pre rezanie závitov
- Nastaviteľné vo denie prevodové hlavy v rybinových drážkach
- Presne opracovaný krížový stôl s T-drážkami
- Mnohostranné využitie frézky vďaka horizontálnemu vretene
- Súčasťou dodávky jedigitálne odmeriavanie polohy ES-12 H s LCD displejom v osiach X/Y/Z
Súčasti dodávky univerzálne frézky Bernardo
- Upínacia skrutka M 16 vo vretene
- LED pracovné osvetlenie
- Chladiace zariadenie
- Strojové posuv frézovacieho stola v osi X. Rozsah posuvu osi X sa zníži na hodnotu 500 mm
- Automatický posuv frézovacieho stola v osi Y
- Redukcia ISO 40/MK 3
- Redukcia ISO 40/MK 2
- Redukcia ISO 40/B 18
- Dlhý frézovací tŕň ISO 40/27 mm
- Horizontálne oporné ložisko
- 3osé digitálne odmeriavanie s LCD displejom
- Nastaviť elný ochranný kryt
- Ochranný kryt pre horizontálne frézovanie
- Servisné a obslužné náradie
Technické parametre
