- Výkon motora (horizontálne vreteno) [W]: 4 000
- Výkon motora (vertikálne vreteno) [W]: 4 000
- Rozmery stola [mm]:1 650 x 360
- Upínanie vo vretene (horizontálne): ISO 50
- Upínanie vo vretene (vertikálne):ISO 50
- Otáčky vretena, horizontálne [U.min-1]: (12) 58 ÷ 1 800
- Otáčky vretena, vertikálne [U.min-1]: (12) 60 ÷ 1 750
- Dráha pojazdu (pozdĺžny) (x) [mm]:1 350
- Dráha pojazdu (priečny) (y) [mm]:290
- Dráha pojazdu (vertikálne) (z) [mm]:390
- Vzdialenosť vreteno/stôl [mm]:160 ÷ 550
- Vyloženie [mm]:230 ÷ 900
- Posuv pozdĺžny [mm.min-1]:(8) 22 ÷ 420
- Posuv priečny [mm.min-1]:(8) 22 ÷ 393
- Posuv y vertikálne [mm.min-1]:(8) 6 ÷ 112
- Rýchloposuv v osi X, Y a Z [mm.min-1]: 1 290/1 208/513
- Veľkosť T-drážky [mm]:14
- Rozmery (š x h x v) [mm]: 2 250 × 2 000 × 1 995
- Hmotnosť [kg]:2 250
Univerzálna frézka Bernardo UWF 150 - 3-osé digitálne odmeriavanie
napájacie napätie 400 V, výkon 4,0 kW, otáčky (12 st.) 58 ÷ 1800 U.min-1, kužeľ vretena ISO 50, vyloženie max. 900 mm, naklopenie hlavy ± 360° , vzdialenosť vreteno/stôl max. 550 mm, vertikálne a horizontálne vreteno,rozmery 2250 x 2000 x 1995 mm
Odporúčaná predajná cena: 27 884,33 €
26 592,00 €
22 160,00 €
bez DPH
Vhodné príslušenstvo
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
14 ks skladom
187,20 €
BER421087

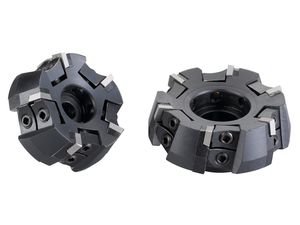

Rovinná fréza 75° Bernardo priemer 125 mm/B 40 mm
1 ks skladom
265,20 €
BER261012
Klieštinový upínač se sadou klieštin, ISO 50 - 15 kusov
2 ks skladom
447,60 €
BER282087

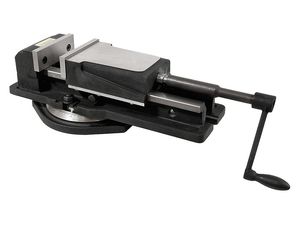

Strojný zverák Bernardo FJ 150 s veľkým upínacím rozsahom
8 ks skladom
573,60 €
BER282090
Strojný hydraulický zverák Bernardo VH 150 s otočným stolom
Do 10 dní
810,00 €
BER282121
Strojný zverák s ručným hydraulickým posilňovačom Bernardo PHV 160
Dostupnosť na dotaz
1 968,00 €
BER271002
Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 10
Do 10 dní
669,60 €
BER271046
Univerzálna deliaci hlava BS-1
Očakávame 02.06.2024
806,40 €
BER251020
Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm
3 ks skladom
361,20 €
BER281001
Sada upínok Bernardo SPW 12 (58 ks)
24 ks skladom
122,40 €
BER351020
Presné podkládací desky - sada 28 ks
4 ks skladom
256,80 €
BER541206
Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister
28 ks skladom
52,80 €
BER532011
Nivelační kyvný prvek Bernardo NE 120
69 ks skladom
58,80 €
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
14 ks skladom
187,20 €
BER421087
Rovinná fréza 75° Bernardo priemer 125 mm/B 40 mm
1 ks skladom
265,20 €
BER261012
Klieštinový upínač se sadou klieštin, ISO 50 - 15 kusov
2 ks skladom
447,60 €
BER282087
Strojný zverák Bernardo FJ 150 s veľkým upínacím rozsahom
8 ks skladom
573,60 €
BER282090
Strojný hydraulický zverák Bernardo VH 150 s otočným stolom
Do 10 dní
810,00 €
BER282121
Strojný zverák s ručným hydraulickým posilňovačom Bernardo PHV 160
Dostupnosť na dotaz
1 968,00 €
BER271002
Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 10
Do 10 dní
669,60 €
BER271046
Univerzálna deliaci hlava BS-1
Očakávame 02.06.2024
806,40 €
BER251020
Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm
3 ks skladom
361,20 €
BER281001
Sada upínok Bernardo SPW 12 (58 ks)
24 ks skladom
122,40 €
BER351020
Presné podkládací desky - sada 28 ks
4 ks skladom
256,80 €
BER541206
Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister
28 ks skladom
52,80 €
BER532011
Nivelační kyvný prvek Bernardo NE 120
69 ks skladom
58,80 €
Univerzálna frézka Bernardo UWF 150 - 3-osé digitálne odmeriavanie
Univerzálna frézka Bernardo UWF 150 s digitálnym zobrazením
Ťažký univerzálny frézovacie stroj UWF 150 je vhodný pre horizontálne a vertikálne frézovanie. Výkyvná frézovacia hlava je vybavená oporným ložiskom a frézovacím tŕňom.
Frézka UWF 150 s posuvným ramenom je zdokonalený typ známeho UWF 130. Má vysúvací frézovacie hlavu nastaviteľnou do všetkých uhlov a vo všetkých 3 osiach 8 automatických posuvov s funkciu rýchloposuvu do východiskovej pozície.
Univerzálna frézka Bernardo UWF 150 - Špecifikácie
- Dodávané s 8 mi veľkosťami strojných posuvov na všetkých 3 osiach
- Horizontálne vreteno pre zväčšenie rozsahu použiteľnosti frézky
- Výkyvný ovládací panel s ergonomicky rozmiestnenými ovládacími prvkami
- Ovládanie stola v osi X sa nachádza na prednej strane pod stolom
- Tichý chod zaisťujú brúsená kolesá v olejovom kúpeli prevodovky
- Veľký a presne opracovaný krížový stôl s T-drážkami
- Dodávané s 3 osým digitálnym odmeriavaním polohy
- Ťažká základňa z masívnej liatiny umožEuje chod frézky bez vibrácií
- Zvýšená stabilita pravouhlým vedením posunov v osiach Y a z
Súčasti dodávky univerzálne frézky Bernardo
- Digitálne zobrazenie pozícií všetkých 3 osí
- Upínacia skrutka M 24 vo vretene
- LED pracovné osvetlenie
- chladiaci systém
- Horizontálne oporné ložisko
- Vaňa pre chladiacu kvapalinu
- Univerzálny ochranný kryt
- Dlhý frézovací tŕň ISO 50/27 mm, ISO 50/32 mm
- Kombinovaný frézovací tŕň ISO 50/32 mm
- Centrálne mazanie pre os X, Y a Z
- Strojový posuv pre osy X, Y a Z
- Obslužné a servisné náradie
Technické parametre
