Presnýstolný sústruhProfi 400 V s točňou dĺžkou 400 mm je sériovo vybavený plynulou reguláciou otáčok a digitálnym ukazovateľom otáčok. Vďaka výhodnému pomeru ceny a výkonu je tento model ideálnym riešením pre modelárov a kutilov.

Stolné sústruh Bernardo Profi 400 V - Špecifikácie

• Sériovo vrátane digitálneho odmeriavania pozdĺžneho a priečneho suportu DT 30
• Je určený pre opracovanie ocele, neželezných kovov a plastov
• Univerzálne použiteľný k sústruženie, upichovanie, stáčanie, závitovanie, ...
• Sériovo s ťažným skrutkou na rezanie závitov a pre pozdĺžny strojné posuv
• Sériovo s výmennými kolesami pre rezanie metrických závitov
• Vysoká presnosť vretena - precízne guličkové ložiská (hádzavosť ≤ 0,009 mm)
• Užívateľsky prívetivé usporiadanie ovládacích prvkov
• Kompaktný a malá konštrukcia s optimálnym pomerom ceny a výkonu
• Vďaka plynulej elektronickej regulácii otáčok možno nastaviť reznú rýchlosť zodpovedajúcu danému obrobku.

Konkurenčné výhody sústruhov Bernardo Profi 400 V

BEZPEČNOSŤ

1. Monitorovanie pozície ochranného krytu aktívnym bezpečnostným spínačom



   Všetky ochranné kryty pohonu stroje sú štandardne vybavené aktívnymi bezpečnostnými spínačmi kategórie 1 podľa EN 954-1.

2. Kryty zaistené skrutkami

   Všetky ochranné kryty sú štandardne, v súlade s prílohou I , bod 1.3.8.2 normy EN 12717, vybavené a zaistené skrutkami, takže nemôžu byť stratené počas nastavovania alebo údržby.

3. Tlačidlo núdzového zastavenia - umiestnené samostatne

   Len tlačidlá EMERGENCY STOP, ktorá bola testovaná v súlade s normou EN 60947-5-5, splňuje í všetky požiadavky bezpečné a trvalé funkcie.
   To je dôvod, prečo BERNARDO prijíma rozhodnutia Európskej komisie a, ak je to možné, nepoužíva žiadne kombinované tlačidlo ZAP/VYP s pripojenými spínačmi, ale iba testované tlačidlo NÚDZOVÉHO ZASTAVENIA inštalované na ergonomické miesto.


   Prednosti:
   • Každý sústruh má aspoň jedno tlačidlo núdzového zastavenia, s funkcií EMERGENCY STOP podľa európskej normy EN 60204-1
   • Toto tlačidlo je umiestnené v zornom poli obsluhy a v prípade núdze ho možno ľahko a rýchlo použiť

4. Uzavreté kryty pohonného hriadela - srutky





Štandardné kryty pohonné/posuvnej skrutky tohto sústruhu spĺňaju požiadavky normy EN ISO23125.

5. Piktogramy podľa ISO 7010 v zornom poli obsluhy



   Pri všetkých sústruhov nájdete označenie možných zvyšných rizík prevádzky stroja a vyznačenie potrebného osobného vybavenia ochrannými pomôckami (na základe strojné právne línie prílohy I, bod 1.7.2), ktoré sú umiestnené v zornom poli obsluhy.

6. Ochrana skľučovadla podľa normy CE

   Ochrana skľučovadiel u všetkých sústruhov značky BERNARDO podľa normy EN ISO 23125 vyhovuje požiadavkám na zakrytie celkovej dĺžky telesa skľučovadla, vr. jeho upínacích čeľustí, a to až do osi sústruženie. Pohon vretena je okamžite vypnutý pomocou kontrolného senzora, pokiaľ by došlo k otvoreniu krytovanie. Tým je plne zaistené znemožnenie prístupu k rotujúcemu skľučovadlu. Pohľad na obrobok nie je však v tomto prípade neznemožní

   Prednosti:
   • Vyhovuje normám EN ISO
   • Zasahuje minimálne až do osi sústruženie
   • Vyššia bezpečnosť obsluhy

7. Uzavretá ručné kolesá s rovným nóniom

   Aby sa minimalizovalo riziko poranenia v dôsledku zachytenia obsluhy, sú na sústruhu použitá uzavretá ručné kola. Namontované krúžky so stupnicou sú otočné a tak môžu byť vždy nastavené do požadovanej polohy. Nonius je pre lepšie odčítanie v súčasnosti vyznačený po obvode.

   Prednosti:
   • Zvýšená bezpečnosť prostredníctvom uzavretých ručných koliesok
   • Pravidelne delený nonius (napr . 0,02 mm)
   • Užívateľsky prívetivé kruhové stupnice

8. Nastaviteľná ochrana pred ostrekom a odlietavajúcimi trieskami podľa normy CE

   Súčasná európska norma pre konvenčné ručné sústruhy EN ISO23125/A1: 2012 predpisuje okrem iného ochranu proti striekajúcej vode a trieskam na prednej strane stroja.
   Ochrana proti postreku a trieskam, ktorú používa BERNARDO, spĺňa aj ďalšie požiadavky normy EN 12840 bod 5.2.1.3.

   Prednosti :
   • Vyššia bezpečnosť obsluhy
   • Pohodlná pri obsluhe a ergonomická
   • Odolná účinku oleja a chlad enie kvapaliny
   • Ľahko nastaviteľnú
   • Stabilná a robustná konštrukcia
   • Veľké priehľadné sklo

PRINESIE

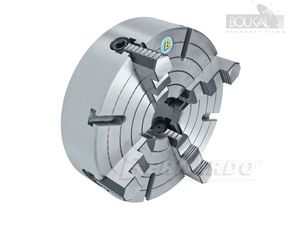

1. Kvalitná 3-čeľusťová a 4-čeľusťová skľučovadla



   Štandardne dodávaná skľučovadla vhodná pre 2 500 ot./min s rezervou prekonávajú požiadavkami normy . Svojou veľkosťou sú skľučovadla DK 11 určená pre veľký rozsah a bezpečné upnutie obrobku.

   Prednosti skľučovadiel sústruhu BERNARDO:
   • Vysoké centrovanie
   • Rôzne použiteľné čeľuste od firmy BERNARDO:
     • Základné čeľuste

     • Reverzný nadstavce čeľustí

     • Mäkké monoblokové čeľuste

     • Mäkké nástavce čeľustí

   • Náhradné diely pre skľučovadlo k dispozícii (napr. Špirálové koleso, pastorok, upínací kľúč, ...)

2. Kvalitne uložená vretena sústruhu

   • Tento sústruh používa ložiská pre uloženie vretena vo triede presnosti P5
   • Táto presnosť ložísk, vďaka užším výrobným toleranciám, zaručuje vyššie centrovanie behu vretena ako štandardné ložiská

Súčasti dodávky sústruhu Bernardo

• 3-čeľusťové skľučovadlo DK 11 priemer 100 mm

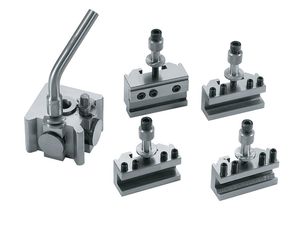

• Štvorstranný nožový držiak
• 2 pevné hroty
• Výmenné kolesá (pre sústruženie závitov
• Ochranný kryt skľučovadla
• Zadná stena proti odlietavaniu triesok
• Spodná vaňa na zachytenie triesok
• Digitálne zobrazenie otáčok
• Obslužné a servisné náradie
