- Motor - výkon S1100% [W]:600
- Motor - výkon S640% [W]:800
- Napájacie napätie [V]:230
- Vzdialenosť hrotov [mm]:400
- Výška hrotov [mm]:100
- Točný priemer nad lôžkom [mm]:200
- Priechod vretena [mm]:20
- Kužeľ vretena:MK 3
- Rozsah otáčok (plynule) [U.min-1]: 50 ÷ 1 250/100 ÷ 2 500
- Rozsah pozdĺžneho posuvu [mm.ot-1]: (3) 0,089 ÷ 0,198
- Metrický závit [mm]:(14) 0,3 ÷ 3,0
- Palcové závit [TPI]:(10) 10 ÷ 44
- Posuv pinoly [mm]:50
- Kužeľ pinoly:MK 2
- Rozmery stroja (š x h x v) [mm]: 930 x 400 x 380
- Hmotnosť [kg]:65
Stolový sústruh Bernardo Profi 400 V (230 V)
Vhodné príslušenstvo
![Sústružnické nože Bernardo HSS 10 mm, sada 8-dílná](https://images.boukal.cz/f/300x225/product/f/1/f1f9fa31-9e97-4064-8900-5fb6a63ac91f/20377.jpg)
![Sústružnické nože 10 mm, sada 38 kusov](https://images.boukal.cz/f/300x225/product/4/5/4586e80b-7648-4cd9-8354-3de2a3aae22b/21176.jpg)
![Sústružnické nože Proma SK 10 x 10 v sade](https://images.boukal.cz/f/300x225/product/4/7/47e4e3f5-0bb7-4615-b4f4-b5c13e904868/3528.jpg)
![Sada sústružníckych nožov 10 mm s HM doštičkou, 4 ks, sa nastavo. kľúčom](https://images.boukal.cz/f/300x225/product/7/d/7df80fc2-7156-4fe5-9a3b-598007f6ef69/36437.jpg)
![Sada sústružníckych nožov 10 x 10 mm, 6 ks, sa nastavo. kľúčom](https://images.boukal.cz/f/300x225/product/5/0/5003e807-87f5-44da-be2f-da889beacd95/36393.jpg)
![Sústružnícke nože Optimum 10 mm s SK plátky. Sada 11 ks](https://images.boukal.cz/f/300x225/product/e/4/e4df5302-50e9-4f27-8a3f-744c11f44c9b/3441602-1.jpg)
![Sústružnické nože Bernardo HM 10 mm](https://images.boukal.cz/f/300x225/product/c/a/cad1a5d6-3bbc-43da-8967-f99b2c713a0c/44-2013-1.jpg)
![Sústružnické nože Bernardo HM 8 mm. Sada M (7 dielov s TK výmennými doštičkami)](https://images.boukal.cz/f/300x225/product/d/8/d85621ac-bf58-45e4-b741-9dc17603dbd9/44-3076-1.jpg)
![Závitníky a závitové očká M3 ÷ M12 BGS100901 NO (Sada 32 dielov)](https://images.boukal.cz/f/300x225/product/a/2/a226684c-9896-4b90-aad8-d84563de4bee/901.jpg)
![4čeľusťové skľučovadlo Bernardo K72-100 mm, DIN 6350](https://images.boukal.cz/f/300x225/product/5/f/5f650d87-4b23-44cc-bd36-31f687c4a303/21-5001-1-jpg.jpg)
![Mäkké čeľuste monoblokové DSJ-DK11-100](https://images.boukal.cz/f/300x225/product/c/b/cb26b0bd-d156-4aa5-ab46-3ad236ddb09f/38601.jpg)
![Mäkké čeľuste monoblokové DSJ-DK12-100](https://images.boukal.cz/f/300x225/product/0/0/00f49cbf-021d-4db8-bc93-efba7a3c93c8/38606.jpg)
![Rýchloupínacie nožový držiak, Bernardo vel. 10](https://images.boukal.cz/f/300x225/product/1/8/186e4172-ff25-4f23-a103-b295495f46b7/50997.jpg)
![Otočný hrot Bernardo SMA - MK 2 so 7 nahradnitelnými vložkami](https://images.boukal.cz/f/300x225/product/4/7/47868364-85ac-422d-b129-27e59e213381/19065.jpg)
![Otočný hrot Bernardo MK2](https://images.boukal.cz/f/300x225/product/b/4/b4bb7851-c067-4bf2-838f-cb3c021ac4bc/12691.jpg)
![Tŕň upínací Optimum MK 2/B16 s unášačom](https://images.boukal.cz/f/300x225/product/1/6/169b50c0-19eb-40df-979c-f8317e18f932/2558.jpg)
![Tŕň pre vŕtačkové skľučovadlo Proma Mk2/B16](https://images.boukal.cz/f/300x225/product/2/1/21c4031b-0cb9-402d-ab41-d2e7cbb83b83/2742.jpg)

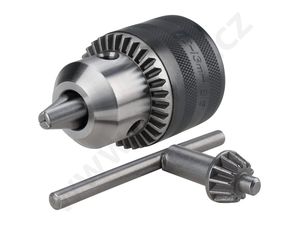

![Zubové skľučovadlo s kľučkou Narex XX 13-B16 (1,5-13 mm)](https://images.boukal.cz/f/300x225/product/5/4/545b6cd3-0f86-49a6-8478-05962e9136ab/65404517-01-2000.jpg)
![Vŕtacie skľučovadlo na kľučku 13/B16 Proma](https://images.boukal.cz/f/300x225/product/f/a/fa4b327f-8a59-456a-ae47-30d2800e70f6/2740.jpg)
![Rýchloupínacia hlavička 1 ÷ 13 mm Optimum DKC B16](https://images.boukal.cz/f/300x225/product/6/b/6b1cc7b0-5fe1-4684-90fd-ba6ef8e1bc3f/3050632-01.jpg)
![Rýchloupínacia hlavička Bernardo 1 - 13 mm / B 16](https://images.boukal.cz/f/300x225/product/d/8/d8812d1d-8149-4375-854f-8076aabde0bf/19798.jpg)
![Rýchloupínacie vrtacie skľučovadlo Proma 1-13/B16](https://images.boukal.cz/f/300x225/product/d/4/d41140dd-b0bf-4589-9a29-14b10c12ee53/2739.jpg)

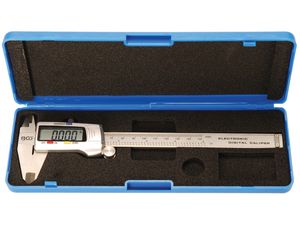

![Digitálne posuvné meradlo 150 / 0,01 mm BGS101930](https://images.boukal.cz/f/300x225/product/1/a/1aa46fb1-05ed-4d11-98fb-d4e92dc4bd9c/1930-2.jpg)
![Hodinky meracie - odchýlkomer 0 ÷ 10/0,01 mm](https://images.boukal.cz/f/300x225/product/9/0/90d9e8d1-d52f-4eed-8112-7d1ff00ba4c1/3100.jpg)

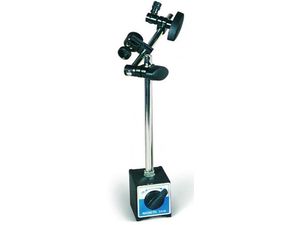

![Stojánek magnetický Proma SMG-3](https://images.boukal.cz/f/300x225/product/7/f/7f30fbde-e4a6-422c-abf7-9f53cd6c1c47/2732.jpg)
![Podstavec pro Profi 400 V](https://images.boukal.cz/f/300x225/product/f/f/ffcbe952-4847-41c2-9279-6aaf2eacf28c/21193.jpg)
![Hák na třísky ochranný štít 300mm HOOKY](https://images.boukal.cz/f/300x225/product/7/8/7802b1da-6ae8-4694-bb90-42dd3ebbb016/pre113251.jpg)
![Pevná luneta pre Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/a/d/ad429a25-46d7-42b7-be55-cf7fa90f0040/03-1578-1-1.jpg)
![Pohyblivá luneta pre Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/d/2/d28b2134-29ed-4dc4-ada3-cc9033605878/03-1579-1.jpg)
![Príruba pr. 100 mm pre Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/b/7/b778e158-79ba-45a4-924e-bc2cda128afa/36397.jpg)
![Upínací kotúč pr.170 mm pre Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/a/3/a3ff1e8b-a5ef-4850-a380-710e41058be0/03-1577-1-1.jpg)
![Kovové fóle 300 x 25 x (0,01 ÷ 1,00) mm h+s](https://images.boukal.cz/f/300x225/product/c/6/c69f3ad3-32cc-4e4d-8e5a-14c3c584eb58/lag160482.jpg)
![Sústružnické nože Bernardo HSS 10 mm, sada 8-dílná](https://images.boukal.cz/f/300x225/product/f/1/f1f9fa31-9e97-4064-8900-5fb6a63ac91f/20377.jpg)
![Sústružnické nože 10 mm, sada 38 kusov](https://images.boukal.cz/f/300x225/product/4/5/4586e80b-7648-4cd9-8354-3de2a3aae22b/21176.jpg)
![Sústružnické nože Proma SK 10 x 10 v sade](https://images.boukal.cz/f/300x225/product/4/7/47e4e3f5-0bb7-4615-b4f4-b5c13e904868/3528.jpg)
![Sada sústružníckych nožov 10 mm s HM doštičkou, 4 ks, sa nastavo. kľúčom](https://images.boukal.cz/f/300x225/product/7/d/7df80fc2-7156-4fe5-9a3b-598007f6ef69/36437.jpg)
![Sada sústružníckych nožov 10 x 10 mm, 6 ks, sa nastavo. kľúčom](https://images.boukal.cz/f/300x225/product/5/0/5003e807-87f5-44da-be2f-da889beacd95/36393.jpg)
![Sústružnícke nože Optimum 10 mm s SK plátky. Sada 11 ks](https://images.boukal.cz/f/300x225/product/e/4/e4df5302-50e9-4f27-8a3f-744c11f44c9b/3441602-1.jpg)
![Sústružnické nože Bernardo HM 10 mm](https://images.boukal.cz/f/300x225/product/c/a/cad1a5d6-3bbc-43da-8967-f99b2c713a0c/44-2013-1.jpg)
![Sústružnické nože Bernardo HM 8 mm. Sada M (7 dielov s TK výmennými doštičkami)](https://images.boukal.cz/f/300x225/product/d/8/d85621ac-bf58-45e4-b741-9dc17603dbd9/44-3076-1.jpg)
![Závitníky a závitové očká M3 ÷ M12 BGS100901 NO (Sada 32 dielov)](https://images.boukal.cz/f/300x225/product/a/2/a226684c-9896-4b90-aad8-d84563de4bee/901.jpg)
![4čeľusťové skľučovadlo Bernardo K72-100 mm, DIN 6350](https://images.boukal.cz/f/300x225/product/5/f/5f650d87-4b23-44cc-bd36-31f687c4a303/21-5001-1-jpg.jpg)
![Mäkké čeľuste monoblokové DSJ-DK11-100](https://images.boukal.cz/f/300x225/product/c/b/cb26b0bd-d156-4aa5-ab46-3ad236ddb09f/38601.jpg)
![Mäkké čeľuste monoblokové DSJ-DK12-100](https://images.boukal.cz/f/300x225/product/0/0/00f49cbf-021d-4db8-bc93-efba7a3c93c8/38606.jpg)
![Rýchloupínacie nožový držiak, Bernardo vel. 10](https://images.boukal.cz/f/300x225/product/1/8/186e4172-ff25-4f23-a103-b295495f46b7/50997.jpg)
![Otočný hrot Bernardo SMA - MK 2 so 7 nahradnitelnými vložkami](https://images.boukal.cz/f/300x225/product/4/7/47868364-85ac-422d-b129-27e59e213381/19065.jpg)
![Otočný hrot Bernardo MK2](https://images.boukal.cz/f/300x225/product/b/4/b4bb7851-c067-4bf2-838f-cb3c021ac4bc/12691.jpg)
![Tŕň upínací Optimum MK 2/B16 s unášačom](https://images.boukal.cz/f/300x225/product/1/6/169b50c0-19eb-40df-979c-f8317e18f932/2558.jpg)
![Tŕň pre vŕtačkové skľučovadlo Proma Mk2/B16](https://images.boukal.cz/f/300x225/product/2/1/21c4031b-0cb9-402d-ab41-d2e7cbb83b83/2742.jpg)
![Zubové skľučovadlo s kľučkou Narex XX 13-B16 (1,5-13 mm)](https://images.boukal.cz/f/300x225/product/5/4/545b6cd3-0f86-49a6-8478-05962e9136ab/65404517-01-2000.jpg)
![Vŕtacie skľučovadlo na kľučku 13/B16 Proma](https://images.boukal.cz/f/300x225/product/f/a/fa4b327f-8a59-456a-ae47-30d2800e70f6/2740.jpg)
![Rýchloupínacia hlavička 1 ÷ 13 mm Optimum DKC B16](https://images.boukal.cz/f/300x225/product/6/b/6b1cc7b0-5fe1-4684-90fd-ba6ef8e1bc3f/3050632-01.jpg)
![Rýchloupínacia hlavička Bernardo 1 - 13 mm / B 16](https://images.boukal.cz/f/300x225/product/d/8/d8812d1d-8149-4375-854f-8076aabde0bf/19798.jpg)
![Rýchloupínacie vrtacie skľučovadlo Proma 1-13/B16](https://images.boukal.cz/f/300x225/product/d/4/d41140dd-b0bf-4589-9a29-14b10c12ee53/2739.jpg)
![Digitálne posuvné meradlo 150 / 0,01 mm BGS101930](https://images.boukal.cz/f/300x225/product/1/a/1aa46fb1-05ed-4d11-98fb-d4e92dc4bd9c/1930-2.jpg)
![Hodinky meracie - odchýlkomer 0 ÷ 10/0,01 mm](https://images.boukal.cz/f/300x225/product/9/0/90d9e8d1-d52f-4eed-8112-7d1ff00ba4c1/3100.jpg)
![Stojánek magnetický Proma SMG-3](https://images.boukal.cz/f/300x225/product/7/f/7f30fbde-e4a6-422c-abf7-9f53cd6c1c47/2732.jpg)
![Podstavec pro Profi 400 V](https://images.boukal.cz/f/300x225/product/f/f/ffcbe952-4847-41c2-9279-6aaf2eacf28c/21193.jpg)
![Hák na třísky ochranný štít 300mm HOOKY](https://images.boukal.cz/f/300x225/product/7/8/7802b1da-6ae8-4694-bb90-42dd3ebbb016/pre113251.jpg)
![Pevná luneta pre Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/a/d/ad429a25-46d7-42b7-be55-cf7fa90f0040/03-1578-1-1.jpg)
![Pohyblivá luneta pre Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/d/2/d28b2134-29ed-4dc4-ada3-cc9033605878/03-1579-1.jpg)
![Príruba pr. 100 mm pre Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/b/7/b778e158-79ba-45a4-924e-bc2cda128afa/36397.jpg)
![Upínací kotúč pr.170 mm pre Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/a/3/a3ff1e8b-a5ef-4850-a380-710e41058be0/03-1577-1-1.jpg)
![Kovové fóle 300 x 25 x (0,01 ÷ 1,00) mm h+s](https://images.boukal.cz/f/300x225/product/c/6/c69f3ad3-32cc-4e4d-8e5a-14c3c584eb58/lag160482.jpg)

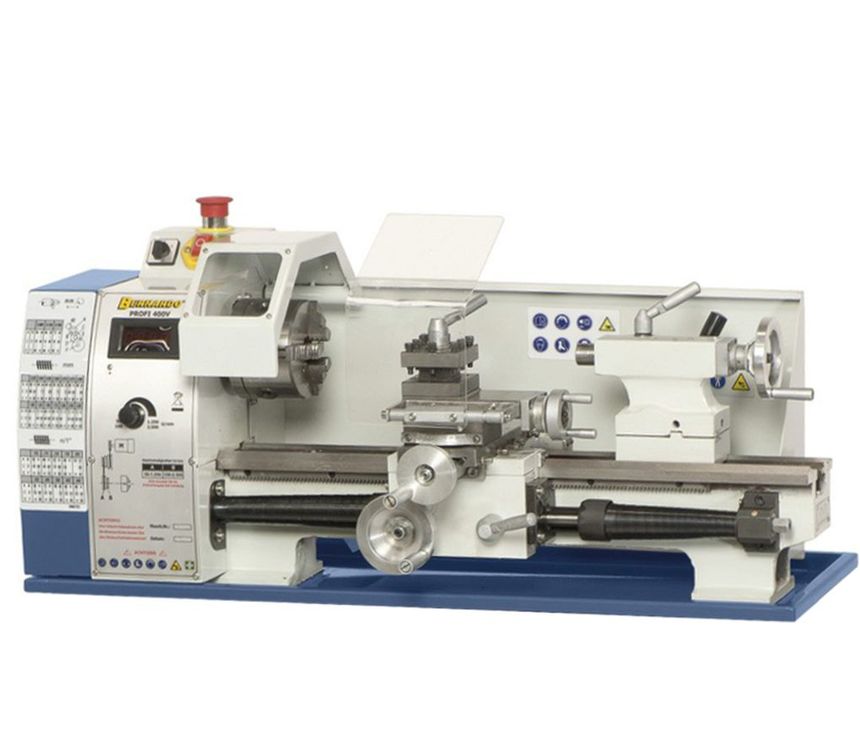

Stolový sústruh Bernardo Profi 400 V (230 V)
Presnýstolný sústruhProfi 400 V s točňou dĺžkou 400 mm je sériovo vybavený plynulou reguláciou otáčok a digitálnym ukazovateľom otáčok. Vďaka výhodnému pomeru ceny a výkonu je tento model ideálnym riešením pre modelárov a kutilov.
Stolný sústruh Bernardo Profi 400 V - Špecifikácie
- Je určený pre opracovanie ocele, neželezných kovov a plastov
- Univerzálne použiteľný k sústruženie, upichovanie, stáčanie, závitovanie, ...
- Sériovo s ťažným skrutkou na rezanie závitov a pre pozdĺžny strojné posuv
- Sériovo s výmennými kolesami pre rezanie metrických závitov
- Vysoká presnosť vretena - precízne guličkové ložiská (hádzavosť ≤ 0,009 mm)
- Užívateľsky prívetivé usporiadanie ovládacích prvkov
- Kompaktný a malá konštrukcia s optimálnym pomerom ceny a výkonu
- Vďaka plynulej elektronickej regulácii otáčok možno nastaviť reznú rýchlosť zodpovedajúcu danému obrobku.
Konkurenčné výhody sústruhov Bernardo Profi 400 V
-
Monitorovanie pozície ochranného krytu aktívnym bezpečnostným spínačom
Všetky ochranné kryty pohonu stroje sú štandardne vybavené aktívnymi bezpečnostnými spínačmi kategórie 1 podľa EN 954-1.
-
Kryty zaistené skrutkami
Všetky ochranné kryty sú štandardne, v súlade s prílohou I , bod 1.3.8.2 normy EN 12717, vybavené a zaistené skrutkami, takže nemôžu byť stratené počas nastavovania alebo údržby.
-
Tlačidlo núdzového zastavenia - umiestnené samostatne
Len tlačidlá EMERGENCY STOP, ktorá bola testovaná v súlade s normou EN 60947-5-5, splňuje í všetky požiadavky bezpečné a trvalé funkcie.
To je dôvod, prečo BERNARDO prijíma rozhodnutia Európskej komisie a, ak je to možné, nepoužíva žiadne kombinované tlačidlo ZAP/VYP s pripojenými spínačmi, ale iba testované tlačidlo NÚDZOVÉHO ZASTAVENIA inštalované na ergonomické miesto.- Prednosti:
- Každý sústruh má aspoň jedno tlačidlo núdzového zastavenia, s funkcií EMERGENCY STOP podľa európskej normy EN 60204-1
- Toto tlačidlo je umiestnené v zornom poli obsluhy a v prípade núdze ho možno ľahko a rýchlo použiť
-
Uzavreté kryty pohonného hriadela - srutky
-
Piktogramy podľa ISO 7010 v zornom poli obsluhy
Pri všetkých sústruhov nájdete označenie možných zvyšných rizík prevádzky stroja a vyznačenie potrebného osobného vybavenia ochrannými pomôckami (na základe strojné právne línie prílohy I, bod 1.7.2), ktoré sú umiestnené v zornom poli obsluhy.
-
Ochrana skľučovadla podľa normy CE
Ochrana skľučovadiel u všetkých sústruhov značky BERNARDO podľa normy EN ISO 23125 vyhovuje požiadavkám na zakrytie celkovej dĺžky telesa skľučovadla, vr. jeho upínacích čeľustí, a to až do osi sústruženie. Pohon vretena je okamžite vypnutý pomocou kontrolného senzora, pokiaľ by došlo k otvoreniu krytovanie. Tým je plne zaistené znemožnenie prístupu k rotujúcemu skľučovadlu. Pohľad na obrobok nie je však v tomto prípade neznemožní
- Prednosti:
- Vyhovuje normám EN ISO
- Zasahuje minimálne až do osi sústruženie
- Vyššia bezpečnosť obsluhy
-
Uzavretá ručné kolesá s rovným nóniom
Aby sa minimalizovalo riziko poranenia v dôsledku zachytenia obsluhy, sú na sústruhu použitá uzavretá ručné kola. Namontované krúžky so stupnicou sú otočné a tak môžu byť vždy nastavené do požadovanej polohy. Nonius je pre lepšie odčítanie v súčasnosti vyznačený po obvode.
- Prednosti:
- Zvýšená bezpečnosť prostredníctvom uzavretých ručných koliesok
- Pravidelne delený nonius (napr . 0,02 mm)
- Užívateľsky prívetivé kruhové stupnice
-
Nastaviteľná ochrana pred ostrekom a odlietavajúcimi trieskami podľa normy CE
Súčasná európska norma pre konvenčné ručné sústruhy EN ISO23125/A1: 2012 predpisuje okrem iného ochranu proti striekajúcej vode a trieskam na prednej strane stroja.
Ochrana proti postreku a trieskam, ktorú používa BERNARDO, spĺňa aj ďalšie požiadavky normy EN 12840 bod 5.2.1.3.- Prednosti :
- Vyššia bezpečnosť obsluhy
- Pohodlná pri obsluhe a ergonomická
- Odolná účinku oleja a chlad enie kvapaliny
- Ľahko nastaviteľnú
- Stabilná a robustná konštrukcia
- Veľké priehľadné sklo
-
Kvalitná 3-čeľusťová a 4-čeľusťová skľučovadla
Štandardne dodávaná skľučovadla vhodná pre 2 500 ot./min s rezervou prekonávajú požiadavkami normy . Svojou veľkosťou sú skľučovadla DK 11 určená pre veľký rozsah a bezpečné upnutie obrobku.
- Prednosti skľučovadiel sústruhu BERNARDO:
- Vysoké centrovanie
- Rôzne použiteľné čeľuste od firmy BERNARDO:
- Základné čeľuste
- Reverzný nadstavce čeľustí
- Mäkké monoblokové čeľuste
- Mäkké nástavce čeľustí
- Náhradné diely pre skľučovadlo k dispozícii (napr. Špirálové koleso, pastorok, upínací kľúč, ...)
-
Kvalitne uložená vretena sústruhu
- Tento sústruh používa ložiská pre uloženie vretena vo triede presnosti P5
- Táto presnosť ložísk, vďaka užším výrobným toleranciám, zaručuje vyššie centrovanie behu vretena ako štandardné ložiská
BEZPEČNOSŤ
Štandardné kryty pohonné/posuvnej skrutky tohto sústruhu spĺňaju požiadavky normy EN ISO23125.
PRINESIE
Súčasti dodávky sústruhu Bernardo
- 3-čeľusťové skľučovadlo DK 11 priemer 100 mm
- Štvorstranný nožový držiak
- 2 pevné hroty
- Výmenné kolesá (pre sústruženie závitov
- Ochranný kryt skľučovadla
- Zadná stena proti odlietavaniu triesok
- Spodná vaňa na zachytenie triesok
- Digitálne zobrazenie otáčok
- Obslužné a servisné náradie
