Rýchloupínací nožový držiak sada SWH 5-B.

• Rýchloupínacie nožové držiaky

• Určené pre všetkých typy dodávaných sústruhov

• Opakovateľná presnosť 0,01 mm

• 40 rôznych polôh uhlových nastavení

• Výškové nastavenie pomocou drážkovaného skrutky

• Oceľová hlava a držiak s profilovo brúseným ozubením

• Upnutie výmenného držiaka sa vykonáva rýchloupínaciepákou

• Uhlová stupnica na hlave

• Pre vlastnú montáž


  Technické údaje nožového držiaka SWH 5-B

• Točný priemer [mm]: 300 ÷ 500
• Výkon motora sústruhu max. [kW]: 6,6
• Šírka saní max. [mm]: 150
• Výška reznej hrany (ostrie) min. [mm]:37.5/39
• Výška reznej hrany (ostrie) max. [mm]: 57,5/5948,5/50
• Výšková nastaviteľnosť [mm]: 20/11
• Podložka nože [mm]: 12,5/14
• Šírka podložky pre pracovné nôž [mm]: 20
• Výška pracovného noža max. [mm]: 25
• Priemer diery [mm]: 32
• Celková šírka [mm]: 150
• Celková výška [mm]: 75
• Hĺbka vŕtania [mm]: 45

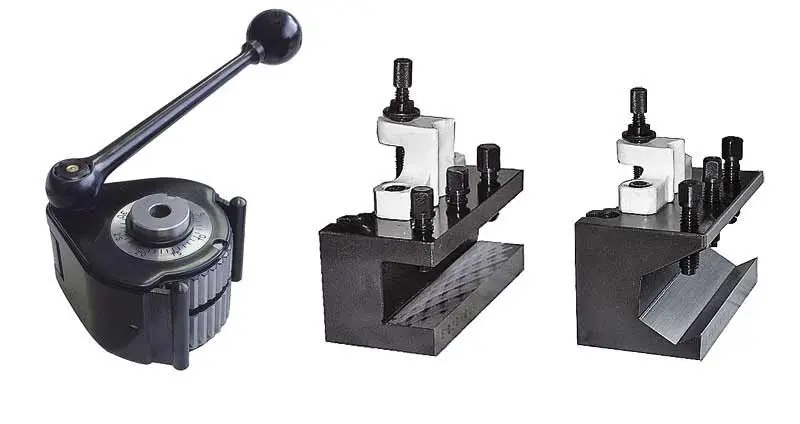

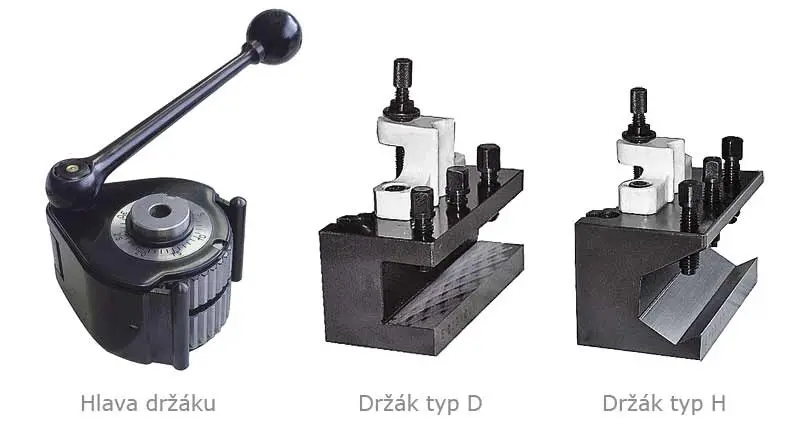

• Súčasti dodávky nožového držiaku:

• 1 × hlava držiaku B
• 3 × držiak 25 × 120 pre štvorhranné noža (typ D)
• 1 × držiak 18 × 120 pre okrúhle noža (typ H)
