Sústruh

• Motor - výkon S₁100% [W]:1 000
• Motor - výkon S₆40% [W]:1 350
• Napájacie napätie [V]:230
• Vzdialenosť hrotov [mm]:510
• Výška hrotov [mm]:105
• Točný priemer nad lôžkom [mm]:210
• Priechod vretena [mm]:20
• Kužel vretena:MK 3
• Rozsah otáčok (plynulá regulácia) [U.min^-1]:100 ÷ 2 000
• Pozdĺžny posuv [mm.ot^-1]:0,045/0,126
• Metrické závity [mm]:(17) 0,25 ÷ 3
• Palcové závity [TPI]:(10) 8 ÷ 24
• Posuv pinoly [mm] :50
• Kužeľ pinoly:MK 2

Frézovacie nástavec

• Motor - výkon S₁100% [W]:150
• Motor - výkon S₆40% [W]:200
• Napájacie napätie [V]:230
• Max. priemer vrtáka/oceľ [mm]:10
• Čelná fréza max. [mm]:20
• Stopková fréza max. [mm]:10
• Vyloženie [mm]:170
• Rozsah otáčok (plynulá regulácia) [U.min^-1]:100 ÷ 2 000
• Kužeľ vretena:MK 2
• Výkyvná frézovacia hlava [°]:-30 až +45
• výškový posun fréz. hlavy [mm]:170
• Rozmery stroja (š x h x v) [mm]:1 150 x 640 x 850
• Hmotnosť ca. [kg]:137

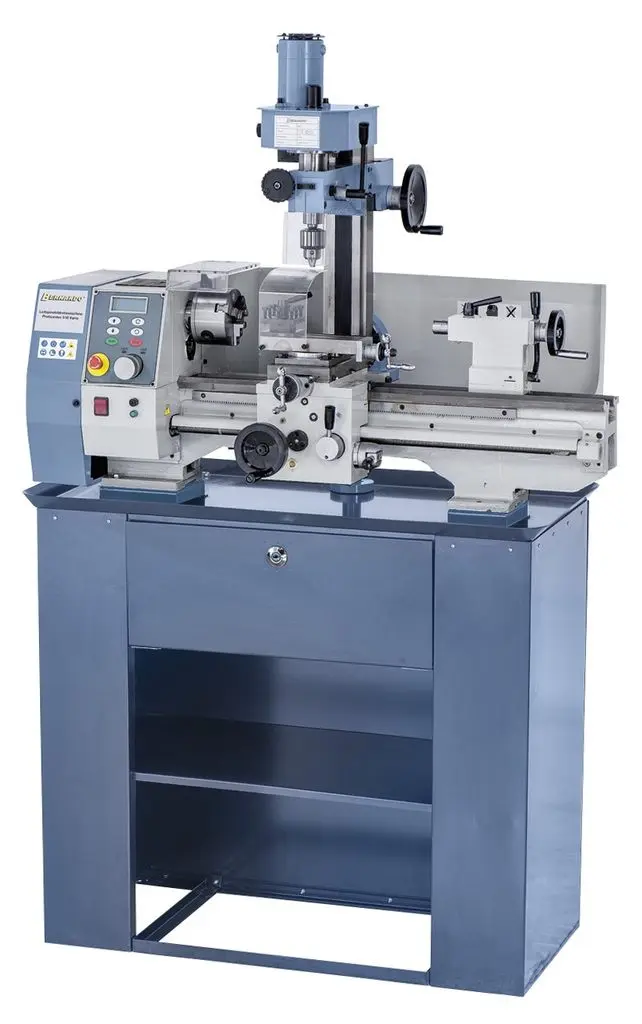

Kombi sústruh Bernardo Proficenter 510 V

Kombinovaný sústruh Bernardo Proficenter 510 jesústruh s pozdĺžnym aj priečnym posuvom naviac vybavený výkyvnoufrézovacie hlavou (tzv. frézovacím nástavcom). Tento sústruh mákompaktnú stavbu a garantuje výkonný a pokojný beh, následne iprecízne obrábania pri úspore miesta vkovovobráběcídielni. Sústruhy, majúce vo výbave aj frézovacie nástavceumožňujú mimo sústružníckych i frézovacie a vŕtaciepráce.

Frézovacie nástavec (frézovacie prípravok) je súčasťoudodávky a je zahrnutý v cene!

Kombi sústruh Bernardo Proficenter 510 V - Špecifikácie

• Jednosmerný motor s optimálnym priebehom krútiaceho momentu prinízkych otáčkach

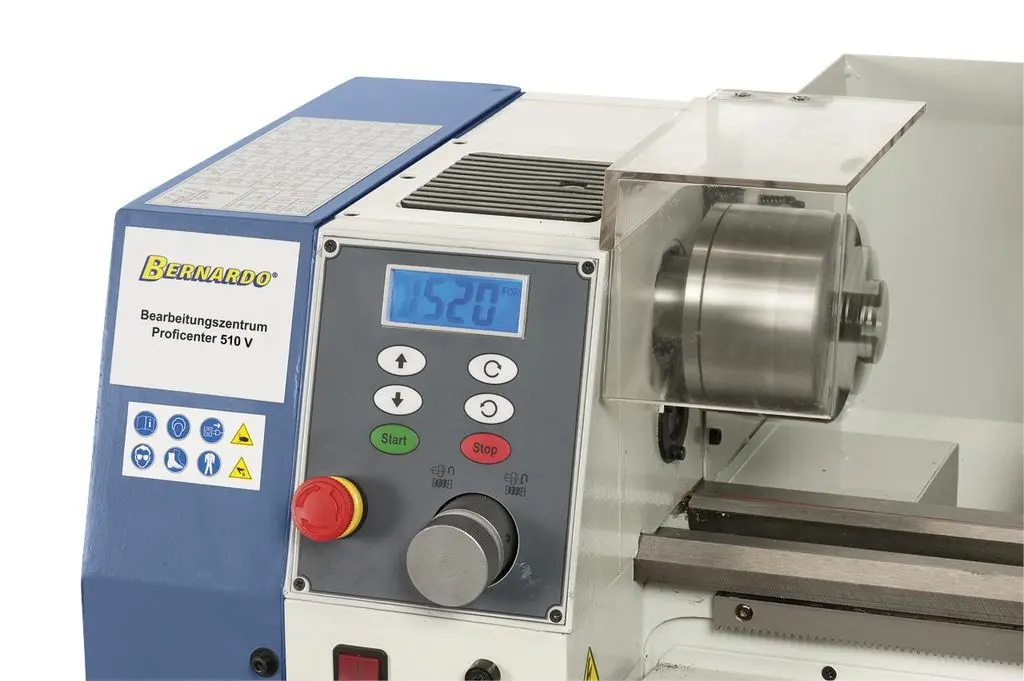

• Ergonomické ovládanie pomocou fóliové klávesnice
• Sériovo s ťažným skrutkou na rezanie závitov a pre pozdĺžny strojnéposuv
• Automatický pozdĺžny a priečny posuv je súčasťou dodávky
• Koník je stranovo prestaviteľný pre sústruženie kužeľov
• Plynulá regulácia a digitálne zobrazenie otáčok je súčasťoudodávky
• Kvalitné lôžko s indukčne kaleným a brúseným vedením
• Vedenie posunov s nastaviteľnými vôľami pomocou klinovýchlíšt
• Vysoká presnosť chodu vretena uložením v kvalitných ložiskách(odchýlka ≤ 0,009 mm)
• Sériovo dodávané s pravým a ľavým chodom fréz ovaciehovretena

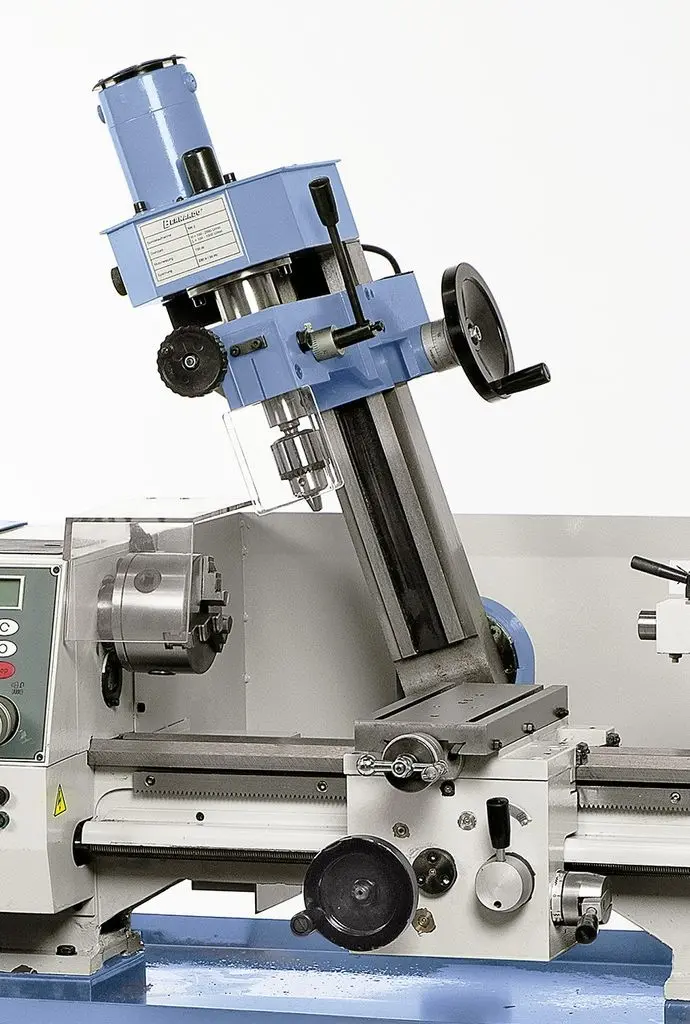

• Frézovacia hlava je výkyvná od -30° do + 45°
• Frézovacie vreteno s presným ovládaním posuvu

Súčasti dodávky kombinovaného sústruhu Bernardo

• 3-čeľusťové skľučovadlo pr. 100 mm
• Štvorstranný otočný nožový držiak
• Ochranný kryt skľučovadla
• Súprava výmenných kolies pre rezanie závitov
• 2 strediaci hrotmi
• Digitálne zobrazenie otáčok
• Zadná stena proti odlietavaniu triesok
• Upínací tŕň MK 2/B 12
• Upínacia skrutka M 10 vo vretene
• Vŕtačkové skľučovadlo 1 - 12 mm, B 12
