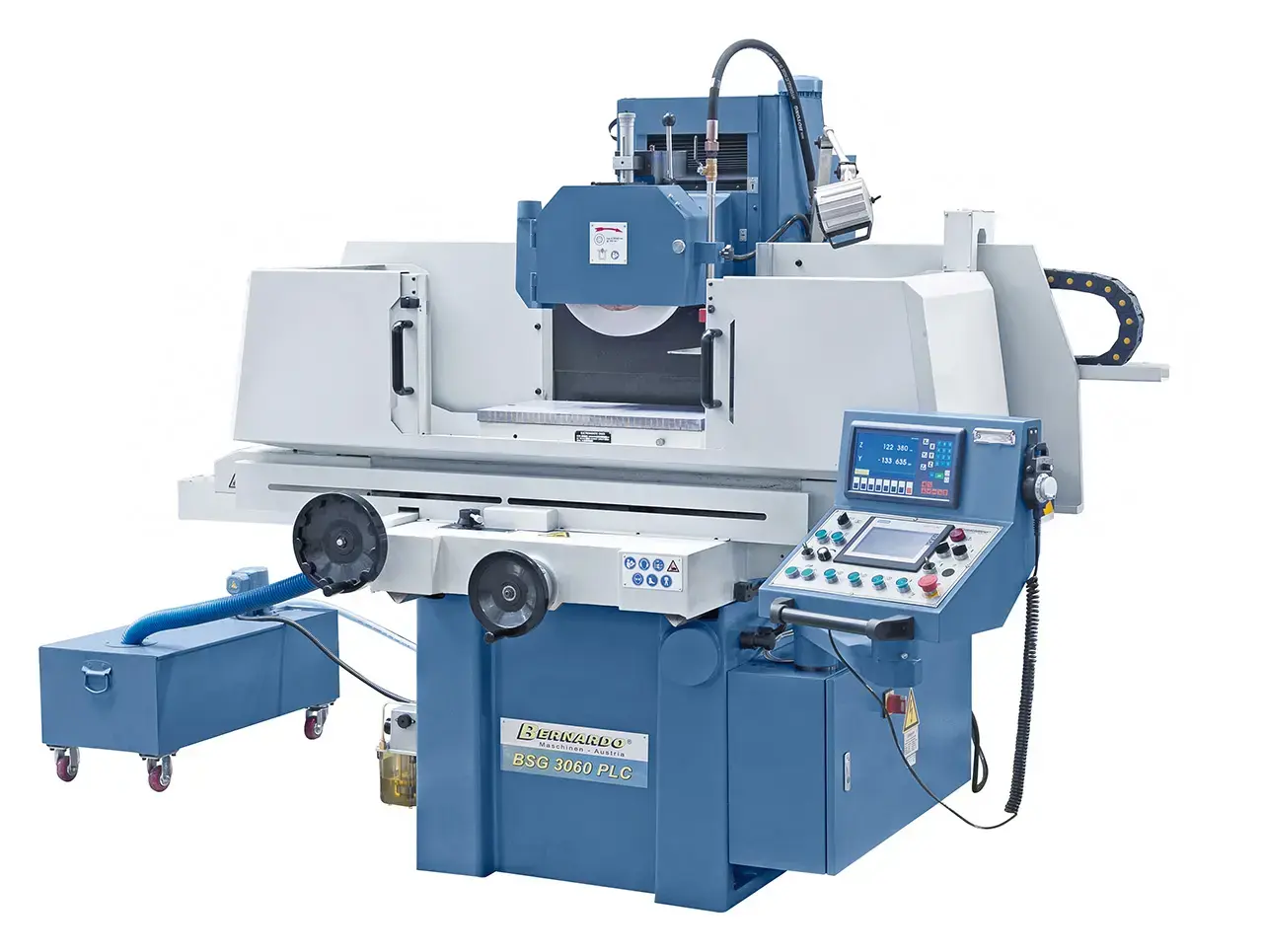

Brúska na plocho Bernardo BSG 3060 PLC s digitálnym odmeriavaním (BER051447B)

• Rozmer pracovného stola [mm]: 305 x 635
• T-drážky počet/šírka [mm]: 3/14
• Elektro-magnetická upínacia doska [mm]: 300 x 600
• Max. posuv - pozdĺžny [mm]: 765
• Max. posuv - priečny [mm]: 340
• Max. vzdialenosť stredu vretena od povrchu stola [mm]: 580
• Maximálna hmotnosť obrobku [kg]: 270
• Rozmery brúsneho kotúča [mm]: 350 x 40 x 127
• Rýchlosť stola, hydraulický pohon [m.min^-1]: 5 ÷ 25
• Priečný posuv
  • Autoposuv [mm.zdvih^-1]: 0,5 ÷ 8
  • Rýchloposuv [mm.min^-1]: 990
  • Priečne nastavenie ručným kolesom [mm.ot^-1]: 5
  • Dielok nóniusu [mm]: 0,02
• Vertikálny posuv
  • Autoposuv, vertikálne [mm]: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05
  • Rýchloposuv [mm.min^-1]: 480
  • Vertikálne nastavenia ručným kolesom [mm.ot^-1]: 2
  • Dielok nóniusu [mm]: 0,005
• Motor vretena [W]: 4 000
• Otáčky vretena [U.min^-1]: 1 450
• Motor hydraulického čerpadla [W]: 2 200
• Motor vertikálneho posuvu [W]: 500
• Rozmery (š x h x v) [mm]: 2 350 × 2 220 x 1 910
• Hmotnosť [kg]: 2 375

Rovinné brúsky Bernardo radu BSG majú masívnu konštrukciu a sú štandardne vybavené automatickým vertikálnym posuvom a magnetickou upínacou doskou.
Všetky hlavné komponenty, ako je podstavec, základňa a stôl sú vyrobené z vysoko kvalitnej šedej liatiny.
Vzhľadom na rozsiahle štandardné vybavenie, poskytujú tieto modely optimálne a cenovo výhodnú alternatívu pre opravy a výrobu foriem, nástrojov.

• Nízka úroveň prerušovaného - trhavého pohybu (slip-stick-efekt) vďaka vodiacemu vedeniu s plastovým povlakom v osiach x a y
• Pozdĺžny pohyb stola v presnom plochom a V-vedení
• Priečny pohyb stola v presnom dvojitom V-vedení
• Brusné vreteno je uložené v špeciálnych predpätých ložiskách bez axiálnej a radiálnej vôle
• Autonómna hydraulická jednotka s výmenníkom tepla, zabraňuje tepelnému namáhaniu a vibráciám stroja
• Maximálna tuhosť a stabilita vďaka silnému rebrovaniu a dostatočne dimenzovaným stenám
• Digitálne riadený automatický vestikálny posuv so servomotorom
• Vysoko kvalitný hydraulický systém zaručuje jemné a presné prestavenie stola aj pri jeho vysokom zaťažení
• Pozicovanie na výšku obrobku rýchloposuvom, nastaviteľné zdvihy pri brúsení a vyiskrenie, automatické zdvihnutie po ukončení programu
• Nastaviteľný pozdĺžny a priečny pohyb stola pomocou koncových zarážok

Súčasťou dodávky brúsky na plocho Bernardo

• Digitálne odmeriavanie ES-12 H s LCD displejom na odmeriavanie a zobrazovanie pozícií v 2 osiach
• Siemens SMART panel IE V3 s dotykovou obrazovkou
• Elektronické ovládanie ručným kolieskom
• Brusný kotúč

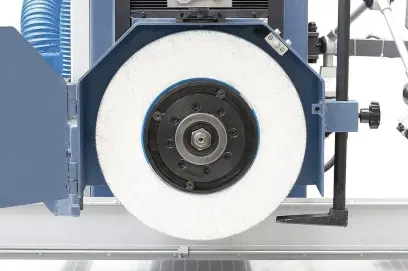

• Príruba brúsneho kotúča
• LED pracovné svetlo
• Magnetická upínacia doska
• Vyvažovací stojan
• Vyvažovací tŕň
• Ochranný kryt
• Paralelné zarovnávanie
• Demagnetizačné zariadenia
• Chladiace zariadenia
• Diamantový orovnávač brúsnych kotúčov
• Nivelačné kyvné prvky
• Centrálne mazanie
• Obslužné a servisné náradie
