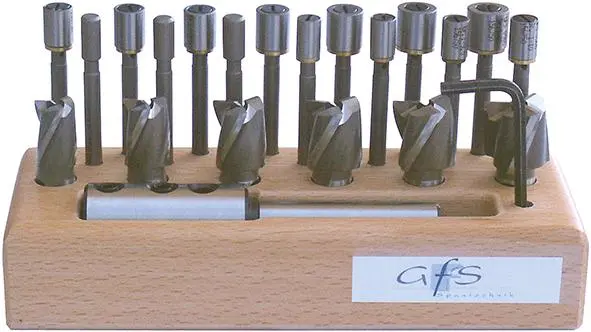

Záhlbníky MK2 HSS s vodiacim čapom 14,5 ÷ 24,5 mm GFS 17814222 (Sada 21 dielov) (EDE14700025)

• Záhlbník s vodiacim čapom [mm]: 14,5 - 16,5 - 18,5 - 20,5 - 22,5 - 24,5 (Obj. č. 1485)
• Vodiaci čap [mm]: 7 - 7,5 - 8 - 8,5 - 9 - 9,5 - 1 O - 10,5 - 11 - 11,5 - 12 - 13 - 14 - 15 (Obj. č. 1487)
• Držiak stopky: MK 2

Záhlbníky GFS s vodiacim čapom, kombinovaný čap

• Záhlbník sa skladá z držiaka, čapu na záhlbníku a vodiaceho čapu
• Kombinovaný systém GFS záhlbníka s vodiacim čapom pokrýva v rámci jednejveľkosti ľubovoľnej variácie držiaka so záhlbníkmi a vodiacim čapom
• Ide o široké spektrum kombinovaných vrtákov a záhlbníkov
• Nasledujúce výhody tohto prevedenia:
  1. Iba 4 veľkosti držiaka sú potrebné pre pracovné rozmedzie od 5 mm do 85 mm
  2. Vodiace čapy rotujú a sú vybavené vnútorným chladením vo veľkosti 1 od pr. 8,5 mm a vo veľkosti 2 od pr. 14,0 mm
  3. Záhlbník s vodiacim čapom HSS, TiN povlak, letované čepieľky z tvrdokovu dodávame z dielenského skladu
  4. Záhlbníky s vodiacim čapom dodávame od pr. 32 mm tiež osadené otočným britom
  5. Jednotlivé prvky je možné kombinovať v rámci jednej konštrukčnej veľkosti
  6. Na výmenu vodiaceho čapu nie je potrebné odstrániť záhlbník
• Použitie:
  • Na zahlbovanie podľa DIN, ako aj na zodpovedajúce kombinácie vodiaceho čapu/záhlbníku pre stupňovité vŕtanie alebo zahlbovanie mimo definičného rozmedzí noriem
  • Držiak zostáva pri výmene v stroji
  • Záhlbník a vodiaci čap sa upínajú pomocou skrutkovača so 6hranom podľa DIN 911
• Upozornenie: Dostatočný prívod chladiva je nevyhnutne nutný
