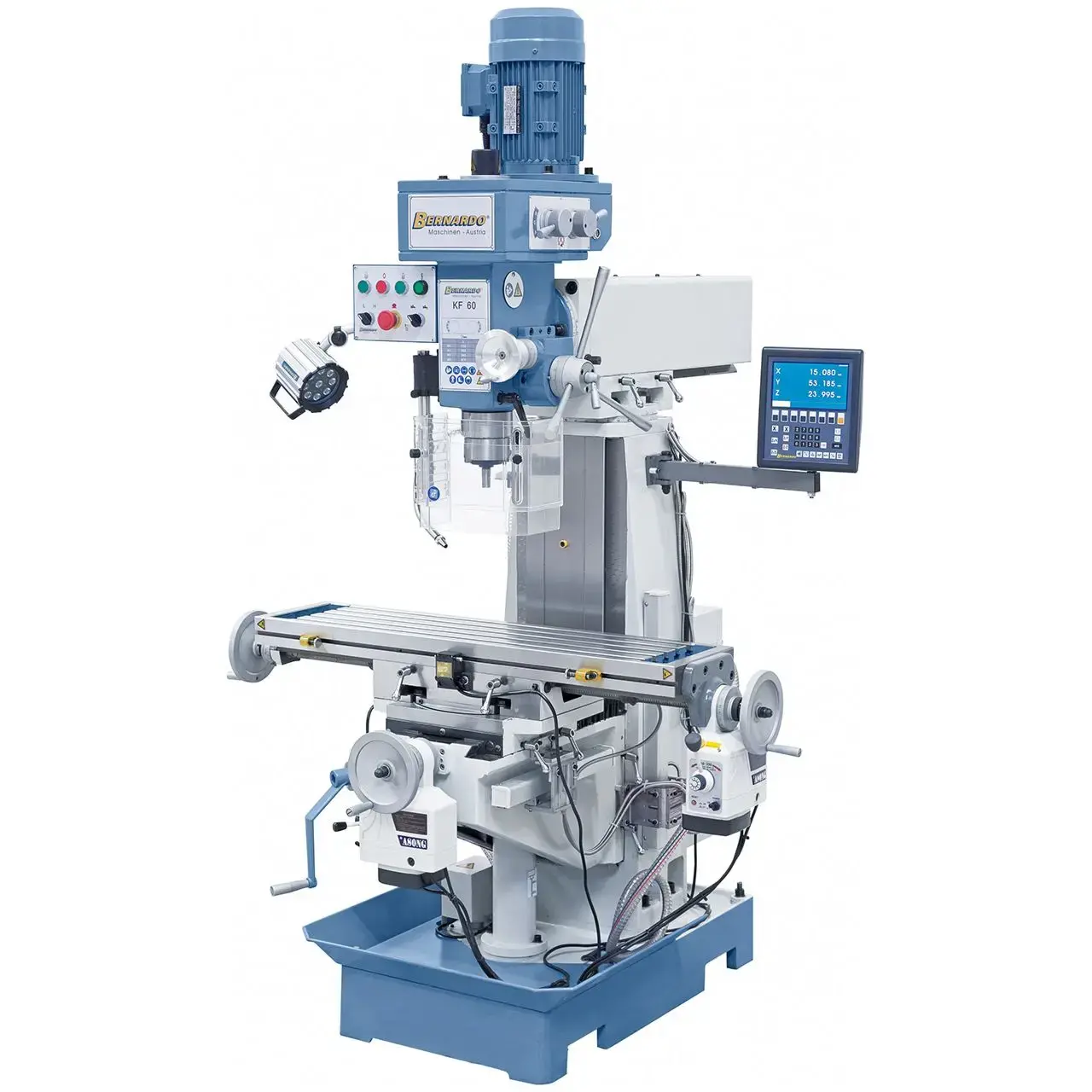

Vŕtačko-frézka Bernardo KF 60, 3osé odmeriavanie, automatický posuv os x/y (BER021161XL)

• Motor - výkon S₁100% [W]:850/1 500
• Motor - výkon S₆40% [W]:1 100/2 200
• Napájacie napätie [V]:400
• priemer vŕtania do ocele [mm]:35
• priemer vŕtania do liatiny [mm]:40
• Rezanie závitov max. :M 16
• Vyloženie [mm]:210 ÷ 550
• Vzdialenosť vreteno/stôl [mm]:120 ÷ 375
• Hlava vretena - rozsah náklonu [°]:± 90
• Stôl - rozsah náklonu [°]:± 45
• Počet otáčok vretena [U.min^-1]:(8) 115 ÷ 1 750
• Kužeľ vretena:ISO 40
• Zdvih pinoly [mm]:125
• Veľkosť stola [mm]:1 000 x 240
• Veľkosť T-drážky [mm]:16
• Dráha pojazdu - pozdĺžny (x) [mm]:590
• Dráha pojazdu - priečny (y) [mm ]:180
• Dráha poje zdô - vertikálne (z) [mm]:320
• Rozmery (š x h x v) [mm]:1 300 x 1 400 x 2 100
• Hmotnosť [kg]:750

Naklápacie a natáčacie vrchné rameno umožní na vrtačko-frézce KF 60 vykonávať najrôznejšie obrábaciepráce.

• Ťažké a stabilné prevedenie z liatiny
• masívne, veľký, krížový stôl s presne opracovaným povrchom
• Frézovací stôl je otočný vpravo - vľavo ± 45°
• Vedenie všetkých osí v rybinových drážkach
• Veľmi pokojný chod stroje - brúsená prevodové ozubené kolesábežiace v olejovom kúpeli>
• Pravý-ľavý chod pre závitovanie
• prevodová hlava je natáčacie 180°
• Výškovo nastaviteľný frézovací stôl
• Frézovanie: prísuv pinoly do záberu ručným ovládacím kolieskom
• Vŕtanie: prísuv pinoly do záberu vratidlom

Súčasti dodávky vrtačko-frézky Bernardo

• Digitálne odmeriavanie pre 3-osi i200 s LCD displejom
• Upínacia skrutka M 16 vo vretene
• LED pracovné osvetlenie
• Redukcia ISO 40/MK 3
• Redukcia ISO 40/B 18
• Redukcia MK 3/MK 2
• Strojové posuv stola v osi X
• Strojové posuv stola v osi Y
• Chladiaci systém
• Výškovo nastaviteľný ochranný kryt
• Servisné a obslužné náradie
