- Motor - výkon S1100% [W]:600
- Motor - výkon S640% [W]:900
- Napájacie napätie [V]:230
- Max. priemer vrtáka [mm]:20
- Max. priemer hlavy nožov [mm]:63
- Max. priemer stopkové frézy [mm]:20
- Vyloženie [mm]:170
- Vŕtacie hĺbka [mm]:52
- Otáčky vretena, plynulé [U.min-1]: 50 ÷ 1 125/100 ÷ 2 250
- Kužeľ vretena:MK 2
- Veľkosť stola [mm]:500 x 180
- Posuv (x/y) [mm]:305/150
- Uhol naklopenia frézovacej hlavy [°]:± 90
- Výškové nastavenie frézovacie hlavy [mm]: 275
- Vzdialenosť vreteno/stôl [mm]:45 ÷ 325
- Veľkosť T-drážky [mm]:12
- Rozmery (š x h x v) [mm]:750 x 560 x 930
- Hmotnosť [kg ]:110
Vŕtačko-frézka Bernardo KF 25 D Vario
napájacie napätie 230 V, výkon motora 600 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužeľ vretena MK 2, stopková fréza 20 mm, čelná fréza 63 mm,zdvih pinoly 52 mm, vyloženie 170 mm, naklopenie hlavy ± 90 °, vzdialenosť vreteno/stôl max. 325 mm,rozmery 750 x 560 x 930 mm
Vhodné príslušenstvo
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
11 ks skladom
187,20 €
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
11 ks skladom
128,40 €
BER241096
Závitorezná hlava Bernardo Super M5 ÷ M12
3 ks skladom
463,20 €
BER261042
Kombinovaný frézovací tŕň Bernardo MK 2/22 mm
2 ks skladom
63,60 €
BER261002
Sada upínače MK 2 s kleštinami ER 25, 8dílná
4 ks skladom
225,60 €
BER261005
Klieštinový upínač se sadou klieštin, MK 2 - 15 kusov
2 ks skladom
408,00 €
BER282041
Trojosý otočný zverák Bernardo PGS 50
4 ks skladom
207,60 €
BER282085
Strojný zverák Bernardo FJ 100 s veľkým upínacím rozsahom
Do 10 dní
435,60 €
BER282027
Presný strojný zverák Bernardo PS 100
5 ks skladom
256,80 €
BER271025

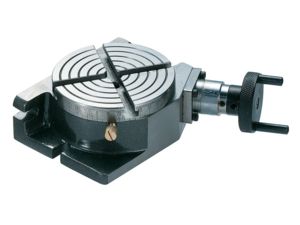

Horizontálne-vertikálny kruhový stôl HV 4
Dostupnosť na dotaz
606,00 €
BER271031
Horizontálne-vertikálny otočný stôl Bernardo RT 4 L
4 ks skladom
164,40 €
BER271032
Horizontálne-vertikálny otočný stôl Bernardo RT 4
3 ks skladom
212,40 €
BER271034
Horizontálne-vertikálně deliaci kruhový stôl Bernardo RT 4 S
4 ks skladom
205,20 €
BER251006
Tŕň pre vyvrtávaciu hlavu s MK 2
Do 10 dní
48,00 €
BER251014
Presná vyvrtávacia hlava Bernardo MK 2. Sada s nožmi pre otvory 10 ÷ 225 mm
upínanie MK 2, rozsah 10 ÷ 125 mm
3 ks skladom
290,40 €
BER281000
Sada upínok Bernardo SPW 10 (52 ks)
1 ks skladom
111,60 €
BER321050
Univerzálny magnetický stojan
4 ks skladom
61,20 €
BER321062
Dotykové čidlo Bernardo MK 2, 160 mm
2 ks skladom
90,00 €
BER561010
Postavec Bernardo BF 2
2 ks skladom
343,20 €
BER511000
Univerzálne chladiacie zariadenie Bernardo 400 V
2 ks skladom
334,80 €
BER531018
Posuv frézovacieho stola Bernardo FTV 6 (230 V)
1 ks skladom
344,40 €
BER371050
Digitálny merač polohy 1-osý POSITRON P2 - 600 mm
7 ks skladom
86,40 €
BER561011
Podstavec Bernardo BF 2 Deluxe s vaňou na triesky
4 ks skladom
382,80 €
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
11 ks skladom
187,20 €
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
11 ks skladom
128,40 €
BER241096
Závitorezná hlava Bernardo Super M5 ÷ M12
3 ks skladom
463,20 €
BER261042
Kombinovaný frézovací tŕň Bernardo MK 2/22 mm
2 ks skladom
63,60 €
BER261002
Sada upínače MK 2 s kleštinami ER 25, 8dílná
4 ks skladom
225,60 €
BER261005
Klieštinový upínač se sadou klieštin, MK 2 - 15 kusov
2 ks skladom
408,00 €
BER282041
Trojosý otočný zverák Bernardo PGS 50
4 ks skladom
207,60 €
BER282085
Strojný zverák Bernardo FJ 100 s veľkým upínacím rozsahom
Do 10 dní
435,60 €
BER282027
Presný strojný zverák Bernardo PS 100
5 ks skladom
256,80 €
BER271025
Horizontálne-vertikálny kruhový stôl HV 4
Dostupnosť na dotaz
606,00 €
BER271031
Horizontálne-vertikálny otočný stôl Bernardo RT 4 L
4 ks skladom
164,40 €
BER271032
Horizontálne-vertikálny otočný stôl Bernardo RT 4
3 ks skladom
212,40 €
BER271034
Horizontálne-vertikálně deliaci kruhový stôl Bernardo RT 4 S
4 ks skladom
205,20 €
BER251006
Tŕň pre vyvrtávaciu hlavu s MK 2
Do 10 dní
48,00 €
BER251014
Presná vyvrtávacia hlava Bernardo MK 2. Sada s nožmi pre otvory 10 ÷ 225 mm
upínanie MK 2, rozsah 10 ÷ 125 mm
3 ks skladom
290,40 €
BER281000
Sada upínok Bernardo SPW 10 (52 ks)
1 ks skladom
111,60 €
BER321050
Univerzálny magnetický stojan
4 ks skladom
61,20 €
BER321062
Dotykové čidlo Bernardo MK 2, 160 mm
2 ks skladom
90,00 €
BER561010
Postavec Bernardo BF 2
2 ks skladom
343,20 €
BER511000
Univerzálne chladiacie zariadenie Bernardo 400 V
2 ks skladom
334,80 €
BER531018
Posuv frézovacieho stola Bernardo FTV 6 (230 V)
1 ks skladom
344,40 €
BER371050
Digitálny merač polohy 1-osý POSITRON P2 - 600 mm
7 ks skladom
86,40 €
BER561011
Podstavec Bernardo BF 2 Deluxe s vaňou na triesky
4 ks skladom
382,80 €
Vŕtačko-frézka Bernardo KF 25 D Vario
Vŕtačko-frézky série KF 25 sú dodávané s digitálnym
ukazovateľom otáčok vretena pinoly a zdvihu pinoly.
Využitie tieto frézky nachádzajú pri presných modelárskych prácach.
Ďalšie možnosti využitia a uplatnenia sú v oblasti výučby.
- Mnohostranné využitie napr.pri závitovanie , frézovanie drážok, atď.
- Dodávané so smerom otáčania vretena frézky vpravo i vľavo, čo je výhodné predovšetkým pre závitovanie
- Jednoducho a prehľadne umiestnené ovládacie prvky
- Veľký a masívne krížový stôl s integrovanou pozdĺžnou dĺžkovú stupnicou
- Plynulá regulácia otáčok pre optimálne nastavenie rezných podmienok
- Dva rozsahy otáčok pre maximálne využitie výkonu
- Vysoká presnosť pinoly použitím kuželíkových ložísk (≤ 0,015 mm)
- Obojstranne výkyvná frézovacia hlava, umožňujúce uhlové
frézovanie, vŕtanie pod uhlom a pod.
- Digitálne zobrazenie otáčok vretena a hĺbky vŕtania (zdvihu
pinoly)
- Rybinové vedenie je vo všetkých osiach X, Y a Z s klinovými lištami pre vymedzenie vôle
- nastavenie pinoly prebieha pomocou ručnej páky, jemné nastavenie ručným okolo
Súčasti dodávky vrtačko-frézky Bernardo KF 25 D Vario
- Upínací tŕň MK 2/B 16
- Uťahovací tyč vretena so závitom M 12
- Digitálne zobrazenie hĺbky vŕtania
- Digitálne zobrazenie otáčok
- EMV-filter podľa CE normy
- výškovo nastaviteľný ochranný kryt
- Servisné náradie
Technické parametre
BER021011
Vŕtačko-frézka Bernardo KF 20 L
napájacie napätie 230 V, výkon motora 350 W, otáčky (2 st. - plynulo) 0 ÷ 2500 U.min-1, kužeľ vretena MK 3, stopková fréza 10 mm, čelná fréza 30 mm,vyloženie 165 mm, naklopenie hlavy ± 45 °, vzdialenosť vreteno/stôl max. 290 mm,rozmery 510 x 550 x 760 mm
6 ks skladom
1 130,40 €
BER021005
Vŕtačko-frézka Bernardo KF 10
napájacie napätie 230 V, výkon motora 150 W, otáčky (plynule) 100 ÷ 2000 U.min-1, kužeľ vretena MK 2, stopková fréza 10 mm, čelná fréza 20 mm,zdvih pinoly 30 mm, vyloženie 140 mm, naklopenie hlavy ± 45 °,rozmery 420 × 343 × 720 mm
2 ks skladom
860,40 €
BER021010
Doporučujeme
Vŕtačko-frézka Bernardo KF 20
napájacie napätie 230 V, výkon motora 350 W, otáčky (2 st. - plynulo) 0 ÷ 2500 U.min-1, kužeľ vretena MK 3, stopková fréza 10 mm, čelná fréza 30 mm,vyloženie 165 mm, naklopenie hlavy ± 45 °, vzdialenosť vreteno/stôl max. 290 mm,rozmery 510 x 550 x 760 mm
1 ks skladom
1 050,00 €
BER021021
Doporučujeme
Vŕtačko-frézka Bernardo KF 16 L Vario
DC motor, napájacie napätie 230 V, výkon motora 500 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužeľ vretena MK 2, stopková fréza 16 mm, čelná fréza 50 mm,zdvih pinoly 50 mm, vyloženie 170 mm, naklopenie hlavy ± 90 °,rozmery 610 x 500 x 820 mm
3 ks skladom
1 476,00 €
BER021015
Doporučujeme
Vŕtačko-frézka Bernardo KF 20 Super
DC motor, napájacie napätie 230 V, výkon motora 500 W, otáčky (plynule) 100 ÷ 2500 U.min-1, kužeľ vretena MK 3, stopková fréza 16 mm, čelná fréza 30 mm,vyloženie 165 mm, naklopenie hlavy ± 45 °, vzdialenosť vreteno/stôl max. 285 mm,rozmery 520 x 500 x 740 mm
4 ks skladom
1 164,00 €
BER021021A
Doporučujeme
Vŕtačko-frézka Bernardo KF 16 L Vario s digitálnym odmeriavaním
DC motor, napájacie napätie 230 V, výkon motora 500 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužeľ vretena MK 2, stopková fréza 16 mm, čelná fréza 50 mm,zdvih pinoly 50 mm, vyloženie 170 mm, naklopenie hlavy ± 90 °, vzdialenosť vreteno/stôl max. 275 mm,rozmery 610 x 500 x 820 mm
4 ks skladom
1 812,00 €
BER021016
Vŕtačko-frézka Bernardo KF 20 L Super
DC motor, napájacie napätie 230 V, výkon motora 500 W, otáčky (plynule) 100 ÷ 2500 U.min-1, kužeľ vretena MK 3, stopková fréza 16 mm, čelná fréza 30 mm,vyloženie 165 mm, naklopenie hlavy ± 45 °, vzdialenosť vreteno/stôl max. 285 mm,rozmery 520 x 500 x 740 mm
4 ks skladom
1 236,00 €
BER021028
Vŕtačko-frézka Bernardo KF 25 L Vario
napájacie napätie 230 V, výkon motora 600 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužeľ vretena MK 2, stopková fréza 20 mm, čelná fréza 63 mm,zdvih pinoly 52 mm, vyloženie 170 mm, naklopenie hlavy ± 90 °, vzdialenosť vreteno/stôl max. 325 mm,rozmery 950 x 560 x 930 mm
4 ks skladom
1 932,00 €
