    Vŕtačko-frézka Bernardo FM 45 HSV - Digitálne odmeriavanie (BER021088)

    Vŕtačko-frézka Bernardo FM 45 HSV - Digitálne odmeriavanie (BER021088)

    Bernardo
    E-shop: BER021088
    Katalog: 02-1088
    EAN: 9009468056766
    napájacie napätie 400 V, výkon motora 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min-1, kužeľ vretena MK 4, čelná fréza 80 mm, zdvih pinoly 120 mm, vyloženie 220 mm, naklopenie hlavy ± 60 °, vzdialenosť vreteno/stôl max. 485 mm, rozmery 1140 × 770 × 150
    Na sklade (1 KS)

    Dotaz/Poptat
    4 312,70  EUR
    4 305,63 EUR
    3 500,51 EUR bez DPH
    Stáhnout
    Kód: BER561015
    Bernardo BF 3 Univerzálny podstavec pre vŕtačky a frézky (BER561015)
    Podstavec Bernardo BF 3 - Univerzální stojan pro vrtačky a vrtačko fézky - S vanou na...
    Očekáváme 07.01.2027 (0 KS)
    451,15 EUR
    450,40 EUR / KS s DPH
    Kód: BER351020
    Bernardo 35-1200 Presné podkladacie dosky - 28 ks (BER351020)
    Přesné podkládací desky - sada 28 ks - 28-dílná sada, z vysoce kvalitné ocele -...
    Na sklade (4 KS)
    269,86 EUR
    269,42 EUR / KS s DPH
    Kód: BER282033
    Dvojosý otočný zverák Bernardo PTS 100 (BER282033)
    Dvouosý otočný svěrák Bernardo PTS 100- Šířka čelistí: 100 mm- Upínací...
    Na sklade (2 KS)
    321,56 EUR
    321,03 EUR / KS s DPH
    Kód: BER281001
    Sada upínok Bernardo SPW 12 (58 ks) (BER281001)
    Sada upínek Bernardo SPW 12 obsahuje 58 dílů pro upínání obrobků na frézce, soustruhu...
    Do 10 dnů  (02.12. 2026) (0 KS)
    128,62 EUR
    128,42 EUR / KS s DPH
    Kód: BER271000
    Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6 (BER271000)
    Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6 - Hodí se na vrtání a...
    Na sklade (3 KS)
    445,90 EUR
    445,17 EUR / KS s DPH
    Kód: BER271033
    Horizontálne-vertikálny otočný stôl Bernardo RT 5 (BER271033)
    Horizontálně-vertikální otočný stůl Bernardo RT 5 - Průměr: 125 mm - Výška hrotu...
    Na sklade (2 KS)
    240,86 EUR
    240,46 EUR / KS s DPH
    Kód: BER271045
    Univerzálna deliaci hlava BS-0 (BER271045)
    Univerzální dělící hlava BS-0- Vřetena v přesných kuželíkových ložiscích-...
    Na sklade (1 KS)
    619,16 EUR
    618,15 EUR / KS s DPH
    Kód: BER241091
    Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12) (BER241091)
    skľučovadlo pre M3 ÷ M12
    Na sklade (4 KS)
    282,01 EUR / KS s DPH
    Kód: BER251020
    Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm (BER251020)
    upínanie MK 4, rozsah 10 ÷ 225 mm
    Na sklade (1 KS)
    379,57 EUR
    378,94 EUR / KS s DPH
    Kód: BER261007
    Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov (BER261007)
    Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů Sada kleštin pro kužel MK 4....
    Na sklade (3 KS)
    469,59 EUR / KS s DPH
    Kód: BER421020
    Bernardo 42-1020 Stopkové 2 a 4 brité frézy 3 - 20 mm - 20 ks (BER421020)
    Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje
    Na sklade (5 KS)
    134,71 EUR / KS s DPH
    Kód: BER421085
    Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm (BER421085)
    Rovinná fréza Bernardo s úhlem 75° a průměrem 80 mm je určena pro přesné obrábění,...
    Na sklade (1 KS)
    226,61 EUR / KS s DPH
    Kód: BER421016
    Bernardo 42-1016 Frézy hrubovacie HSS TiN, priemer. 6 - 25 mm, 10 ks (BER421016)
    Titanová sada fréz 6 - 25 mm - 10 kusů
    Na sklade (1 KS)
    196,72 EUR
    196,39 EUR / KS s DPH
    Kód: BER282086
    Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom (BER282086)
    upínací dĺžka 220 mm, čeľuste 127 mm, otočný 360 °
    Na sklade (2 KS)
    537,70 EUR
    536,82 EUR / KS s DPH
    Kód: BER282081
    Otočný strojný zverák Bernardo KV 125 (BER282081)
    Strojní svěrák Bernardo KV 125 s otočným stolem Využití svěráku: obráběcí centra,...
    Na sklade (2 KS)
    265,64 EUR / KS s DPH
    Kód: BER321070
    Bernardo 32-1070 Meradlo dotykové strediaci typ 2-D (sada s výmen. hrotmi) (BER321070)
    Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty) Pro centrování, vyrovnání,...
    Na sklade (1 KS)
    162,68 EUR
    162,40 EUR / KS s DPH
    Kód: BER421022
    Bernardo 42-1022 Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dielna (BER421022)
    Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
    Na sklade (4 KS)
    112,60 EUR / KS s DPH
    Kód: BER511003
    Univerzálny chladiace zariadenia s plast. nádobou 10 l - 230 V (BER511003)
    Univerzální chladící zařízení s plast. nádobou 10 l - 230 V
    Na sklade (1 KS)
    322,62 EUR
    322,09 EUR / KS s DPH
    Kód: BER561016
    Podstavec BF 6 s vaňou na chladiacu kvapalinu (BER561016)
    Podstavec Bernardo BF 6 s vanou na chladící kapalinu - Vana na chladící kapalinu je...
    Na sklade (1 KS)
    503,60 EUR
    502,78 EUR / KS s DPH
    Kód: BER411051
    Bernardo 41-1051 Vrtáky 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Súprava B (9 ks) (BER411051)
    Doporučujeme
    Doporučujeme
    špirálové vrtáky, kužeľová stopka, materiál HSS, povrch TiN
    Na sklade (3 KS)
    161,05 EUR / KS s DPH

    Vŕtačko-frézka Bernardo FM 45 HSV - Digitálne odmeriavanie (BER021088)

    • Motor - výkon S1100% [W]:1 100/1 500
    • Motor - výkon S640% [W]:1 500/2 200
    • Napájacie napätie [V]:400
    • Max. priemer vrtáka (oceľ) [mm]:32
    • Max. priemer vrtáka (liatina) [mm]:40
    • Frézovacia nožová hlava - max. [mm]:80
    • Vyloženie [mm]:220
    • Počet otáčok vretena [U.min-1]: (12) 75 ÷ 3 200
    • Upínanie vo vretene:MK 4
    • Zdvih pinoly [mm]:120
    • Posuv pinoly [mm.ot-1]: (3) 0,12/0,19/0,26
    • Veľkosť stola [mm]:800 x 240
    • Vzdialenosť vreteno/stôl [mm]: 60 ÷ 485
    • Dráhy pojazdov (x/y) [mm]: 555/205 (s digitálnym odmeriavaním)
    • Výkyvná fréz. hlava [°]: ±60
    • výškový posun frézovacej hlavy [mm]: 425
    • Veľkosť T-drážok [mm]:14
    • Rozmery (š x h x v) bez podstavca [mm]: 1 140 × 770 × 1 500
    • Hmotnosť [kg]:308

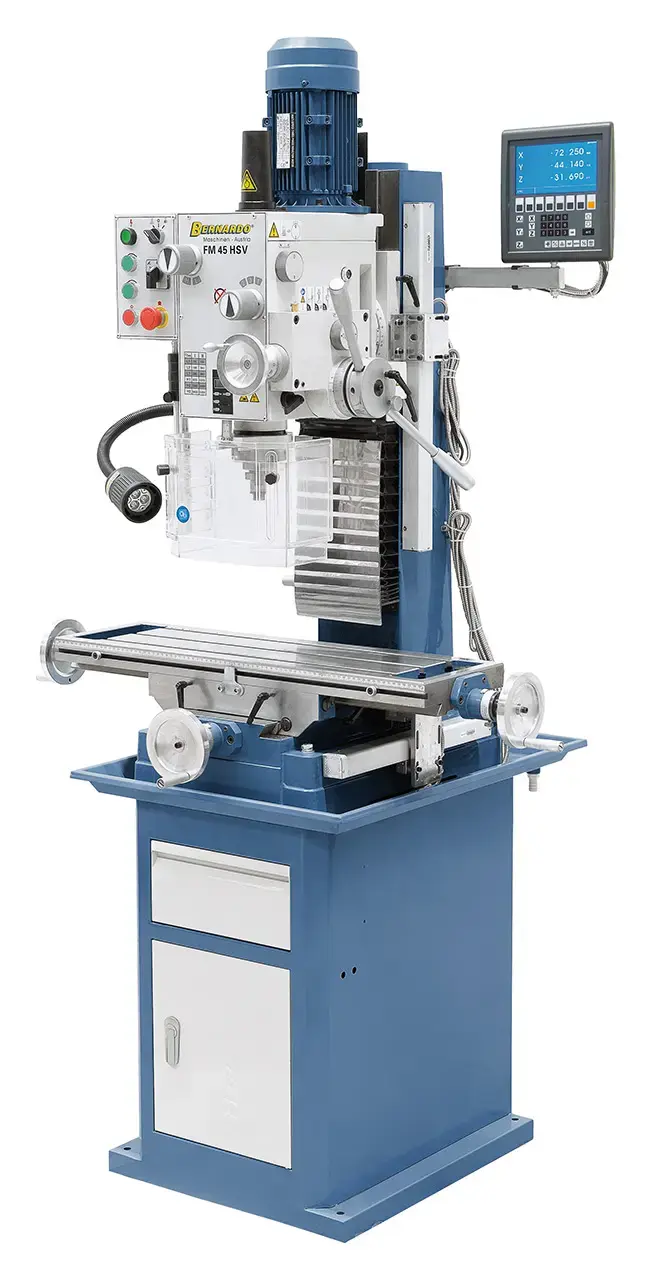

    Vŕtačko-frézka Bernardo FM 45 HSV s digitálnym odmeriavaním

    Vŕtačko-frézka FM 45 HSV je frézka vybavená automatickým posuvom pinoly a digitálnym odmeriavaním vo všetkých troch osiach.
    FM 45 HSV je ideálny stroj pre mechanické dielne, opravovne, predvádzacie a výukové zariadení vďaka veľkému rozsahu rýchlostí otáčok (75 - 3200 ot./min) a rozsiahlemu základnému vybaveniu (napríklad automatický posun vretena, digitálny ukazovateľ zdvihu pinoly, LED pracovné svetlo).

    • Digitálne odmeriavanie vo všetkých troch osiach.
    • Sériovo vybavená automatickým strojným posuvom pinoly a zariadením pre rezanie závitov
    • Veľký rozsah otáčok od 75 - 3200 ot/min (12 stupňov)
    • Jednoduchá a rýchla zmena rýchlosti otáčok pomocou prepínača
    • Rybinové vedenie na osiach X, Y a Z s možnosťou nastavovania vôľou klinovými lištami
    • Mnohostranné možnosti využitia, drážkové a rovinné frézovanie
    • Masívny veľký krížový stôl s presne opracovaným povrchom
    • frézovanie: posuv pinoly ručným ovládacím kolieskom
    • Vŕtanie: posuv pinoly pomocou vratidlového kolesá
    • Kvalitne vykonaný 2-stupňový motor, dimenzovaný pre nepretržitú prevádzku
    • Stabilné a vibráciám odolné prevedenie stojana a stola z liatiny
    • Jednoduchá a rýchla zmena počtu otáčok pomocou ovládacej páky
    • Obojstranne otočná frézovacia hlava pre vŕtanie pod uhlom, úkosové frézovanie atď.
    • Vysoká bezpečnosť vďaka výšk ovo nastaviteľnému krytu skľučovadla s mikrospínačom
    • Digitálne zobrazenie zdvihu pinoly
    • Robustná konštrukcia pre chod celého stroja bez vibrácií

    Súčasti dodávky vrtačko- frézky Bernardo

    • Automatický posuv pinoly
    • 3osé digitálne odmeriavanie i200 s LCD displejom
    • Upínacia skrutka vo vretene M 16
    • Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
    • vŕtačkový tŕň MK 4/B16
    • Redukčné puzdro MK 4/MK 3
    • Kombinovaný vkladacia tŕň MK 4/27 mm
    • Výškovo nastaviteľný ochranný kryt
    • Digitálne zobrazenie zdvihu pinoly
    • Lamelový ochranný kryt
    • Zariadenie na rezanie závitov
    • Nastaviteľná stupnice hĺbky vŕtania
    • Servisné náradie

    Videá

    Produktové listy

    Katalogy

    BERNARDO kovoobrábění
    BERNARDO vrtačky
    magneticke_vrtacky
    zavitorezne_vrtacky
    vrtacko_frezky
    pasove_a_kotoucove_pily
    Soustruhy na dřevo
    BERNARDO soustruhy
    BERNARDO brusky
    BERNARDO frézky
    Akce 14. 10.2020 - 31. 12.2020
    Magnetické vrtačky 2021
    Závitořezné vrtačky 2021
    Vrtačkofrézky 2021
    Soustruhy 2021
    Pásové a kotoučové pily 2021

    Dokumenty

    Ostatné

    TECHNICKÉ ÚDAJE

    Výkon [W]
    Výkon [W]
    1500
    Digitální odměřování
    Digitální odměřování
    Ano
    Kužel vřetena
    Kužel vřetena
    MK 4
    Naklopení frézovací hlavy [°]
    Naklopení frézovací hlavy [°]
    ±60
    Otáčky [U.min-1]
    Otáčky [U.min-1]
    3200
    Počet rychl.stupňů
    Počet rychl.stupňů
    12
    Posuv - osa X
    Posuv - osa X
    555
    Posuv - osa Y
    Posuv - osa Y
    205
    Napětí [V]
    Napětí [V]
    400
    Průměr nožové hlavy [mm]
    Průměr nožové hlavy [mm]
    80
    Průměr vrtáku [litina] [mm]
    Průměr vrtáku [litina] [mm]
    40
    Průměr vrtáku [ocel] [mm]
    Průměr vrtáku [ocel] [mm]
    32
    Rozměry [mm]
    Rozměry [mm]
    1140 × 770 × 1500
    Rozměry stolu [mm]
    Rozměry stolu [mm]
    800 × 240
    T-drážky | velikost [mm]
    T-drážky | velikost [mm]
    14
    Vyložení [mm]
    Vyložení [mm]
    220
    Hmotnost [kg]
    Hmotnost [kg]
    308
    Vzdálenost vřetena a stolu [mm]
    Vzdálenost vřetena a stolu [mm]
    60 ÷ 485
    Zdvih pinoly [mm]
    Zdvih pinoly [mm]
    120
    Výkon - cykl. zátěž [W]
    Výkon - cykl. zátěž [W]
    1500 / 2200
    Svislý posuv (osa Z) strojní
    Svislý posuv (osa Z) strojní
    Ano
