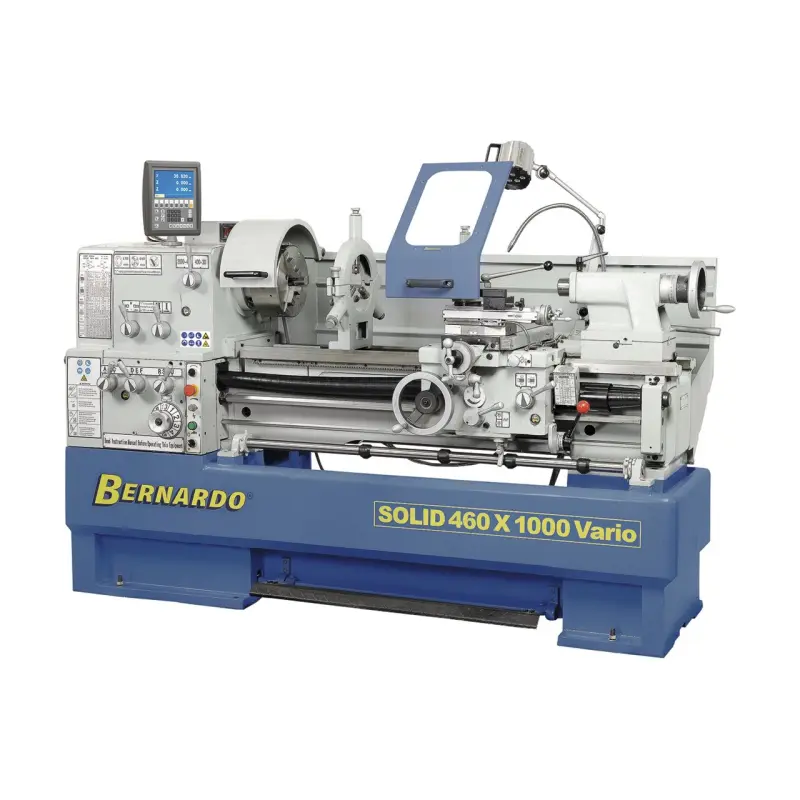

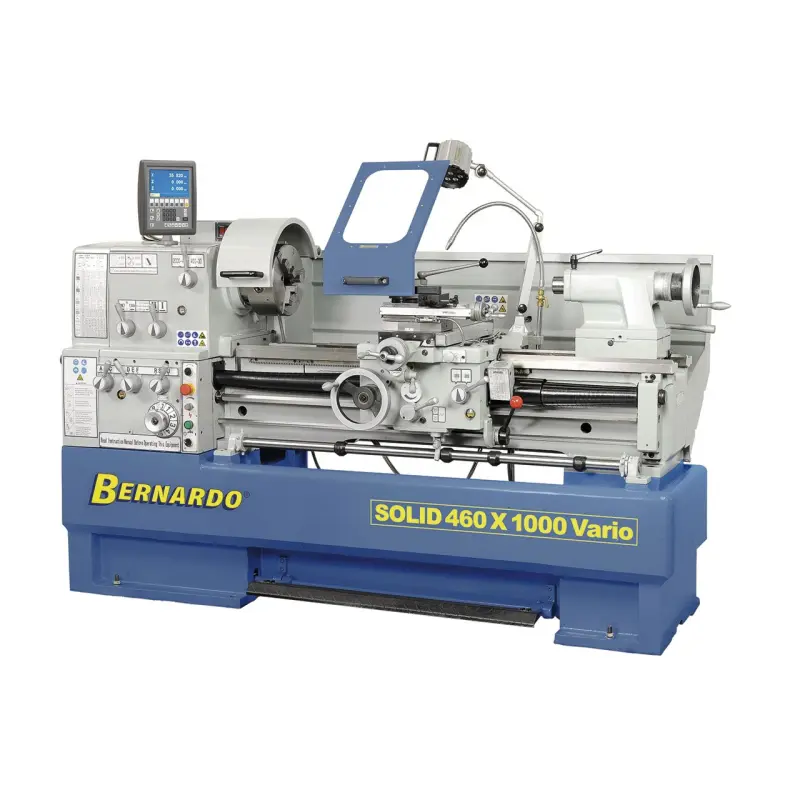

Univerzálny sústruh Bernardo SOLID 460 x 1000 Vario - digitálne meranie (BER031320XL)

• Výkon motora [W]:5 500
• Vzdialenosť hrotov [mm]:1 000
• Výška hrotov [mm ]:230
• Točný priemer nad lôžkom [mm]:460
• Točný priemer nad sedlovou medzerou [mm]:690
• Točný priemer nad suportom [mm]:274
• Priechod vretena [mm]:80
• Upnutie vretena:DIN 55029, D1-8 "
• Rozsah otáčok, 2 stupne - plynule [U.min^-1]:30 ÷ 400/400 ÷ 1 700
• Rozsah pozdĺžnych posuvov [mm.U^-1]:(42) 0,031 ÷ 1,7
• Rozsah priečnych posunov [mm.U^-1]:(42) 0,014 ÷ 0,784
• Metrický závit [mm]:(41) 0,1 ÷ 14
• Palcové závit [TPI]:(60) 2 ÷ 112

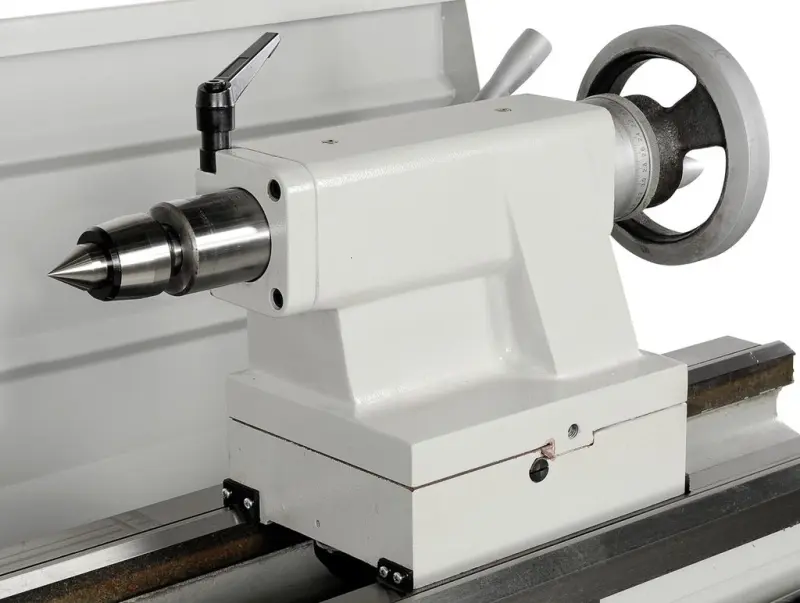

• Priemer pinoly [mm]:60
• dráha pinoly [mm]:130
• Kužeľ pinoly:MK 4
• Rozmery stroja (š x h x v) [mm]:2 200 × 1 080 × 1 370
• Hmotnosť ca. [kg]:1 750

Univerzálne sústruhy Solid 460 Vario boli špeciálne navrhnuté tak, abykusová a malosériová výroba bola ekonomická a efektívna.
Vzhľadom k ľahkému a presnému ovládania sú tieto modely sústruhov vhodné pre strojárenskú a individuálnu výrobu v kovoobrábacích dielňach.

• Moderné uloženie hlavného vretena v guľôčkových ložiskách s kosouhlým stykom
• Štandardne je v dodávke delta-frekvenčný menič s vysokým krútiacim momentommotora pri nízkych otáčkach a konštantné otáčky pri zaťažení

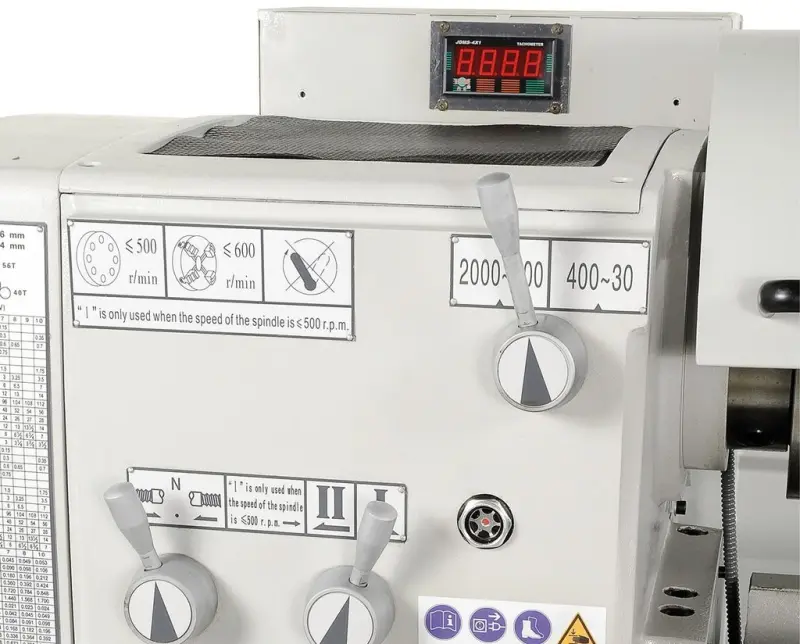

• Plynulá regulácia otáčok s odčítaním na digitálnom displeji
• Kalená a brúsená ozubené kolesá a hriadele aj v posuvovej skrini
• Revolverový doraz obsahuje 4 nastaviteľné vačky pre automatické vypnutie pozdĺžneho posuvu
• Jednoduché a prehľadné prepínanie pre posuvy a závity s vodiacim a ťažnýmvretenom (skrutkou)
• Ozubené kolesá v prevodoch sú veľkoryso dimenzovaná, kalená a brúsená
• Jednoduché, hladkej a presné nastavenie otáčok a veľkostí posuvov
• Extrémne tuhé a vibráciám odolné lôžka je odliate z jedného kusu, tým plnínevyhnutné predpoklady pre presný a pokojný chod sústruhu pri sústruženie.

Konkurenčné výhody sústruhov Bernardo Solid 460

• Magnetická brzda vretena



Sústruh je v základe vybavený magnetickou brzdou vretena podľa požiadaviek európskej normy EN ISO 23125. V núdzovej situácii počas niekoľkých otáčok dôjde k zastaveniu a pokojovej pozícii.

• Kvalitní 3čelisťové sklíčidlo



Štandardne sú dodávané skľučovadlá vhodné pre 2 000 ot./min, ktoré s rezervou prekonávajú požiadavky normy DIN 6386. Svojou veľkosťou sú skľučovadlá Camlock 8" určené pre veľký rozsah a bezpečné upnutie obrobku.

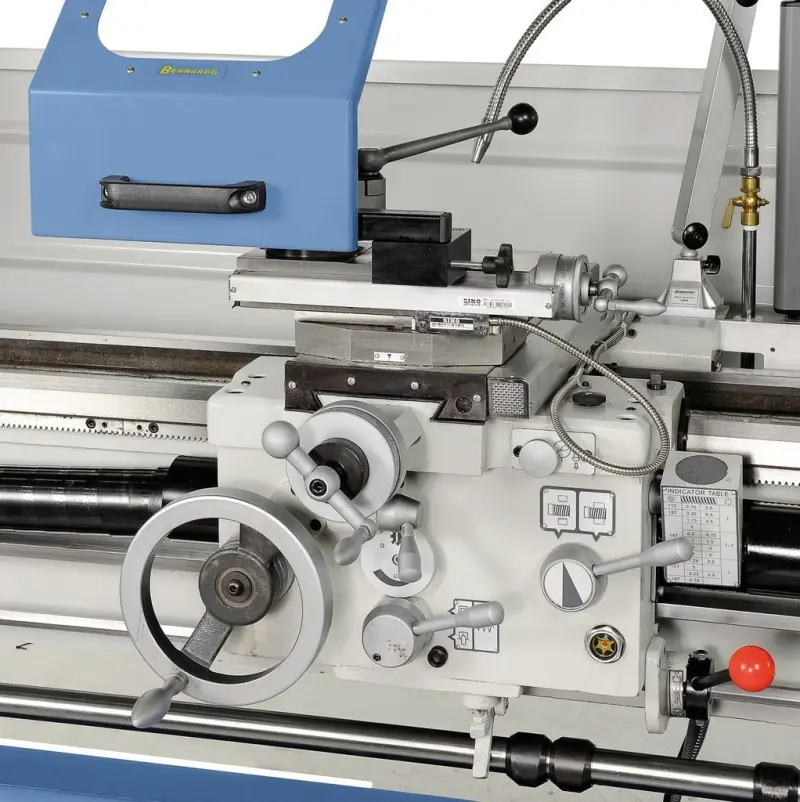

• Digitálny displej priamo na suporte



S cieľom zabezpečiť väčší komfort a ergonómiu obsluhy je displej digitálneho odmeriavania stále v zornom poli obsluhy vďaka montáži displeja priamo na pojazdnom suporte sústruhu.

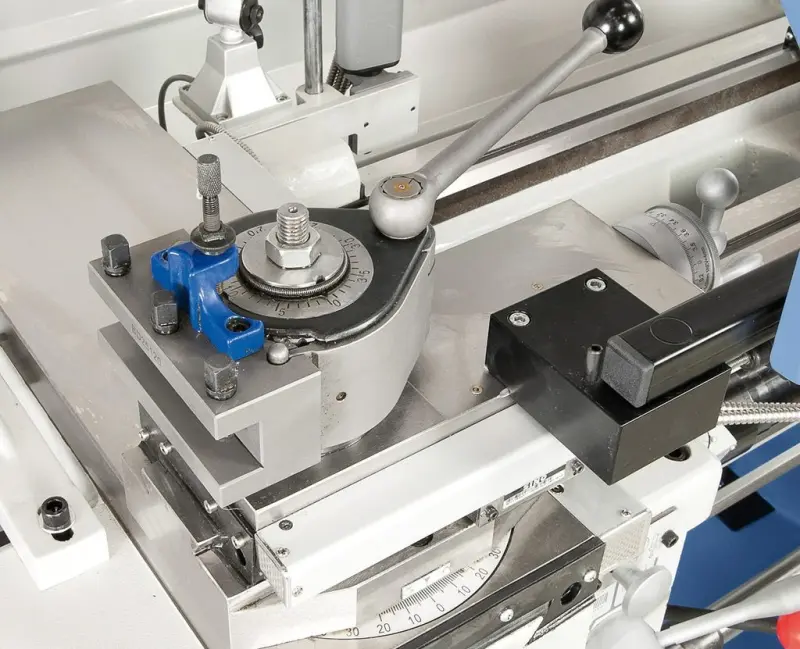

• Rýchloupínací nožový držiak



Sústruh Bernardo Solid je štandardne dodávaný s rýchloupínacím nožovým držiakom Multifix veľ. B. Oproti inému výrobcovi, sú v štandardnej dodávke 4 výmenné držiaky nástrojov.

• Dostatočne dimenzované vreteno sústruhu

Priechodnosť vretena pri sústruhu Bernardo Solid bola zväčšená až na 80 mm pre ľahké obrábanie dlhých obrobkov… Veľkosť upínania skľučovadiel Camlock 8" veľký rozsah a bezpečné upnutie obrobku.

Súčasti dodávky sústruhu Bernardo

• 3-osé digitálne odmeriavanie polohy
• 3-čeľusťové skľučovadlo PS3-250 mm/D8
• Pevná luneta - priemer . max. 150 mm
• Pohyblivá luneta - priemer. max. 110 mm
• Počiatočná náplň olejom Shell Tellus 46
• Lícna doska pr. 350 mm
• Rýchloupínací nožový držiak
• Ochraný štít u nožového držiaka
• Nožný pedál s funkciou brzdy podľa noriem CE
• Chladiace zariadenie
• Frekvenčný menič
• Klzná trecia spojka

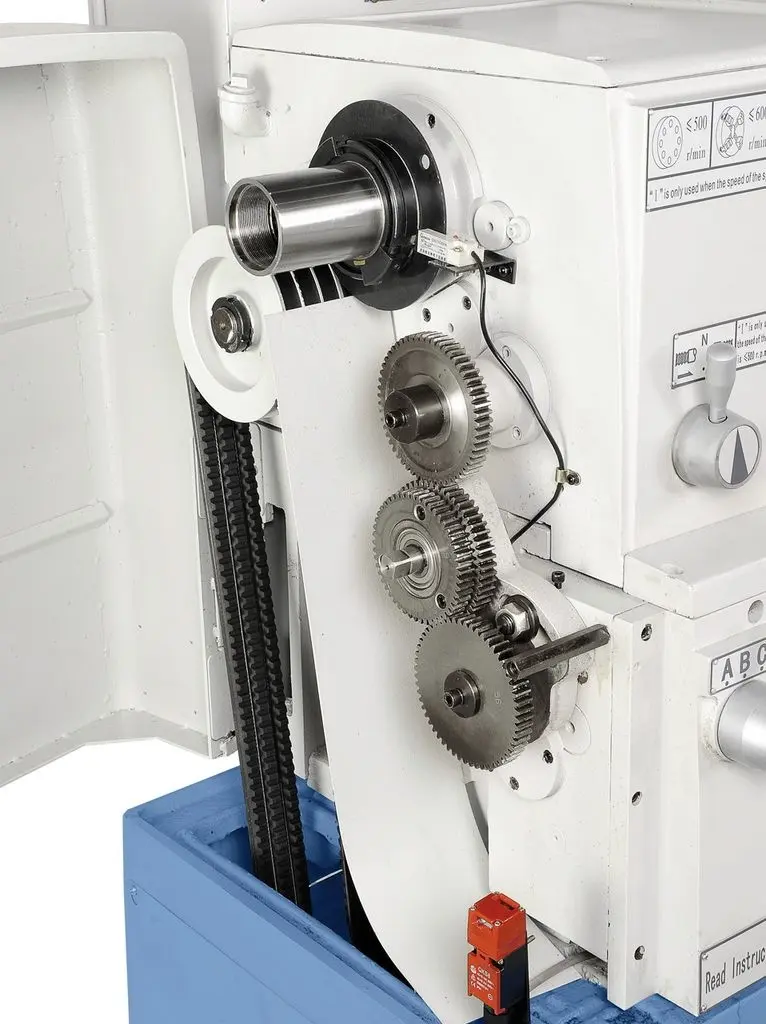

• Výmenné kolesá (pre sústruženie závitov)
• Redukčné puzdro
• 2x pevný hrot
• Indikátor závitov
• LED - pracovné svetlo
• Třísková zadná stena
• Obslužné a servisné náradie
