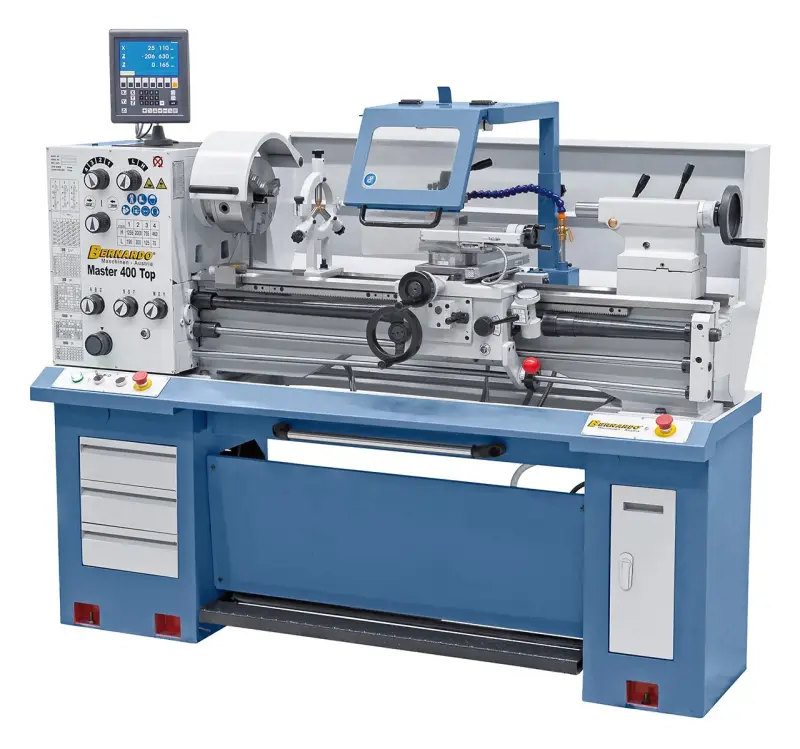

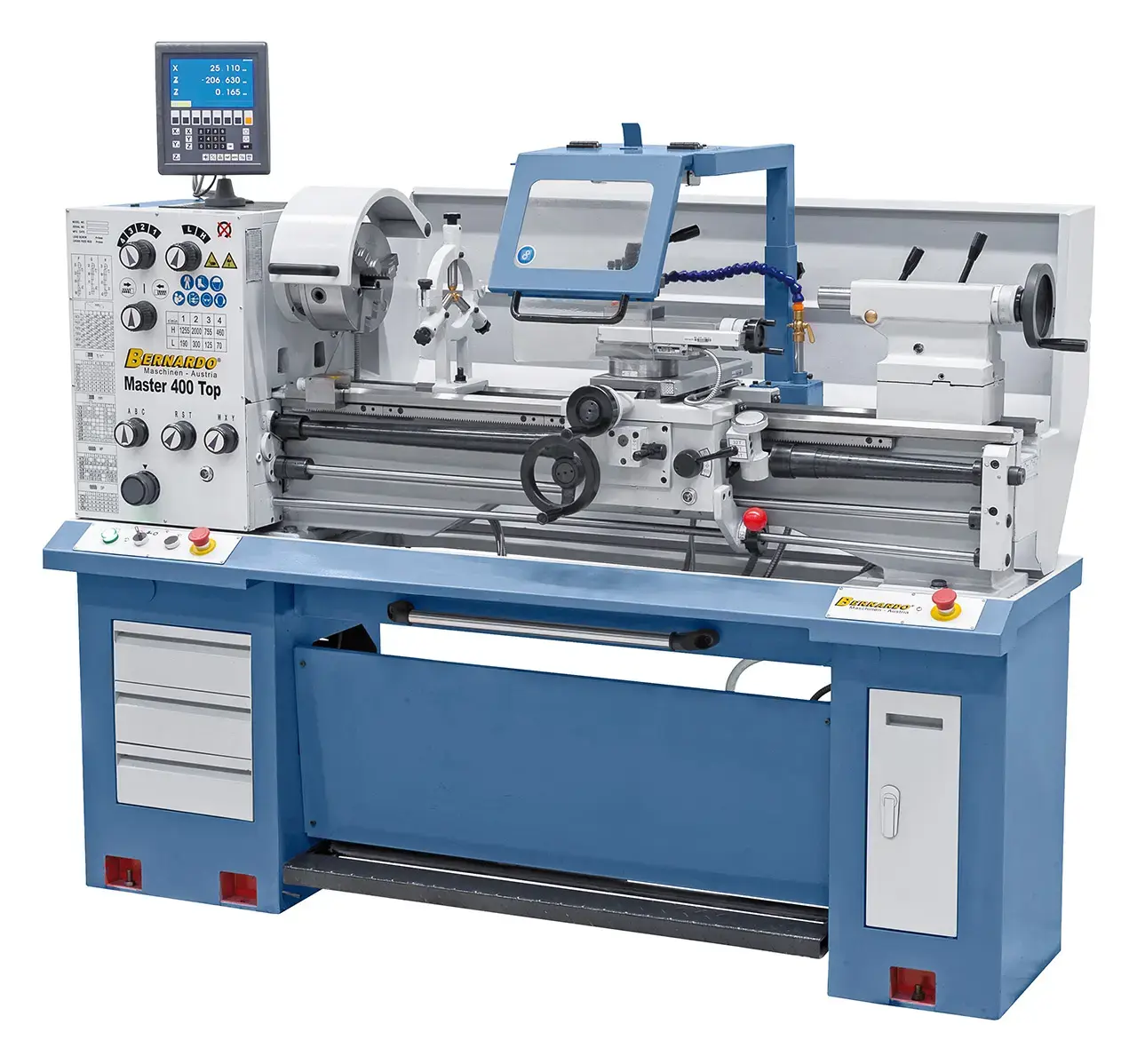

Univerzálny sústruh Bernardo Master 400 Top + 3osé digitálne odmeriavanie (BER031284XL)

• Výkon motora [W]: 2 000/2 400
• Vzdialenosť hrotov [mm]: 1 000
• Výška hrotov [mm]: 200
• Točný priemer nad lôžkom [mm]: 400
• Točný priemer nad sedlovou medzerou [mm]:560
• Točný priemer nad suportom [mm]: 260
• Šírka lôžka [mm]: 185
• priechod vretena [mm]: 52
• Upnutie vretena: DIN 55029, D 1-5
• Rozsah otáčok [U.min^-1]: (8) 70 ÷ 2 000
• Rozsah pozdĺžnych posuvov [mm.ot^-1]: (24) 0,0464 ÷ 3,249
• Rozsah priečnych posunov [mm.ot^-1]: (24) 0,01 ÷ 0,7033
• Metrické závity [mm]: (43) 0,1 ÷ 7,0
• Palcové závity [TPI]: (56) 4 ÷ 112
• Priemer pinoly [mm]: 42
• Dráha pinoly [mm]: 100
• Kužeľ pinoly: MK 4
• Rozmery stroja (š x h x v) [mm]: 1 820 x 700 x 1 600
• Hmotnosť [kg]: 640

Univerzálny sústruh Bernardo Master Top s 3osým digitálnym odmeriavaním ES-12 V

• Sústruh vhodný na obrábanie ocele, hliníka i plastov pri vykonávaní ľahkých a stredne ťažkých sústružníckych operácií
• Možno ho úspešne využiť vo výukových dielňach, výrobniach nástrojov a opravárenskom prevádzky
• Základná výbava obsahuje všetky dôležité príslušenstvo (3čelisťové skľučovadlo, lunety, výmenná kolesá, ...), vďaka ktorému tento stroj má univerzálne využitie
• V sériovej výbave je digitálne odmeriavanie v troch osiach ES-12 V s LCD dispelejem , ktoré zaisťuje zníženie výrobných časov
• Nastavenie otáčok a posuvu je konštrukčne jednoduché, s ľahkým chodom a s presným prepínaním
• Veľký rozsah využitia predovšetkým vďaka priechodu vretena pre opracovanie dlhých obrobkov až do priemeru 52 mm
• Výsuvná vaňa na triesky uľahčí umiestnenie stroja
• Elektromechanická nožná brzda znižuje výrobné časy
• Moderné uloženie hlavného vretena v presných ložiskách s kosouhlým stykom
• Prizmatický tvar lóže má indukčne tvrdené a brúsené plochy
• Zaručená presnosť chodu vretena ≤ 0,009 mm
• Kalené a brúsené hlavné vreteno bežiace v olejovom kúpeli
Lôžka strojov odliate v jednom kuse je obzvlášť odolné vibráciám a proti krúteniu, čo je hlavnou podmienkou pre presné sústruženie
• Koník možno prestaviť o ± 5 mm pre sústruženie kužeľov

Súčasti dodávky univerálního sústruhu Bernardo

• 3osé digitálne odmeriavanie ES-12 V s LCD displejom
• 3čelisťové skľučovadlo DK11-200 mm / D5"
• Pevná luneta - priechod priem. max. 70 mm
• Pohyblivá luneta - priechod priem. max. 60 mm
• Chladiace zariadenie
• Prvotné olejová náplň Shell Tellus 46
• Výsuvná vaňa na triesky
• Lícna doska pr. 280 mm
• Štvorstranný nožový držiak
• Ochranný kryt štvorstranného nožového držiaka
• Klzná spojka
• Dĺžkový mikrometrický doraz
• Indikátor závitov
• LED pracovné osvetlenie
• Redukčné puzdro
• Výmenná kolesá
• 2 strediaci hrotmi
• Nožný pedál s funkciou brzdy podľa normy CE
• NMotor s magnetickou brzdou podľa normy CE
• Podstavec so zásuvkami
• Servisné a obslužné náradie
