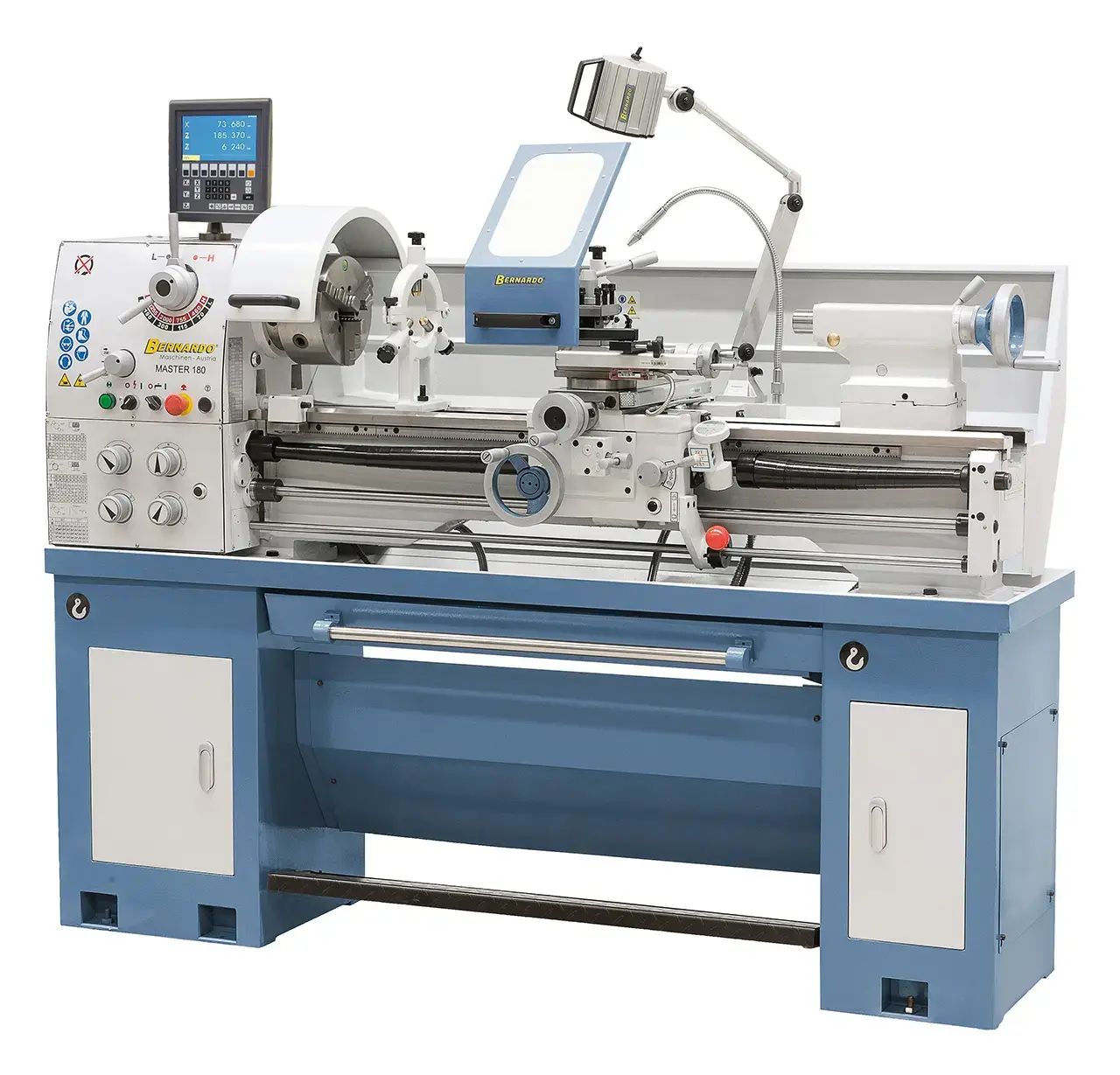

Univerzálny sústruh Bernardo Master 180 s digitálnym odmeriavaním (BER031264XL)

• Motor - výkon S₁100% [W]:1 500
• Motor - výkon S₆40% [W]:2 200
• Napájacie napätie [V]:400
• Vzdialenosť hrotov [mm] :1 000
• Výška hrotov [mm]:180
• Točný priemer nad lôžkom [mm]:360
• Točný priemer nad sedlovou medzerou [mm]: 480
• Točný priemer nad suportom [mm]:220
• Šírka lôžka [mm]:185
• Dĺžka mostíka [mm]:225
• priechod vretena [mm]:51
• Upnutie vretena:DIN 55029, D 1-5
• Rozsah otáčok [U. min^-1]: (8) 70 ÷ 2 000
• Rozsah pozdĺžnych posuvov [mm.ot^-1] : (32) 0,052 ÷ 1,392
• Rozsah priečnych posunov [mm.ot^-1]: (32) 0,014 ÷ 0,380
• Metrické závity [mm]:(26) 0,4 - 7, 0
• Palcové závity [TPI]:(34) 4 - 56
• Priemer pinoly [mm]:42
• Vysunutie pinoly [mm]:110
• Kužeľ pinoly:MK 4
• Rozmery stroje (š x h x v) [mm]: 1 920 x 750 x 1 600
• Hmotnosť [kg]:540

Sústruh na kov Bernardo Master 180 s digitálnym odmeriavaním 3os

Hrotové sústruhy Master s robustnou konštrukciou a jednoduchou manipuláciou už v základnom vybavení obsahujú digitálne odmeriavanie polohy v 3 osiach a sú ideálne pre odborné školy, opravárenské dielne a nástrojárske výrobne.

• Priechod vo vretene pre opracovanie hriadeľov s priemerom až 51 mm
• Jednoducho ovládateľný stroj so stabilnou konštrukcií a strojným pozdĺžnym a priečnym posuvom
• Ideálne pre odborné učilištia, opravárenské závody a výukové dielne
• Vhodný na opracovanie ocele, neželezných kovov a plastov
• Vyberateľný mostík lôžka pre obrábanie dielcov s veľkým priemerom
• Úsporné umiestnenia vane na triesky s vyklápaním vpred
• Jednoduché nastavenie otáčok a posuvov s ľahkým a presným prepínaním
• Elektromechanická nožná brzda vretena pre zníženie časových strát
• Moderné uloženie hlavného vretena v presných kuželíkových lôžku scích
• Prizmatické lôžka zo šedej liatiny je indukčne tvrdené a presne brúsené
• Koník je prestaviteľný pre sústruženie kuželových plôch
• Garantovaná presnosť chodu vretena (≤ 0,009 mm)
• Hlavné vreteno je kalené, brúsené a beží v olejovom kúpeli>
• Koník, uloženie pinoly a všetci vedenia sú nastaviteľnú
• Digitálne odmeriavanie vo troch osiach typ SDS6 - 3V
• Vďaka liatinové konštrukcii stroja a jeho hmotnosti je sústruh dostatočne stabilný

Súčasti dodávky sústruhu Bernardo

• Digitálne odmeriavanie SDS6 - 3Vv troch osiach
• 3-čeľusťové skľučovadlo 200 mm DK11-200 mm/D5
• Pevná luneta pr. 70 mm
• Posuvná luneta pr. 50 mm
• Chladiace zariadenie
• Prvotné olejová náplň Shell Tellus 46
• Třísková vaňa
• Lícna doska 320 mm
• Štvorstranný otočný nožový držiak
• Kryt čtyřnožového držiaku
• Klzná spojka
• Mikrometrický pozdĺžny doraz
• Indikátor závitov
• LED pracovné osvetlenie
• Redukčná púzdra
• Výmenné kolesá pre sústruženie závitov
• Dva pevné hroty
• Nožná brzda vretena podľa CE
• Motor a magnetickou brzdou v súlade s CE
• Podstavec
• Obslužné a servisné náradie
