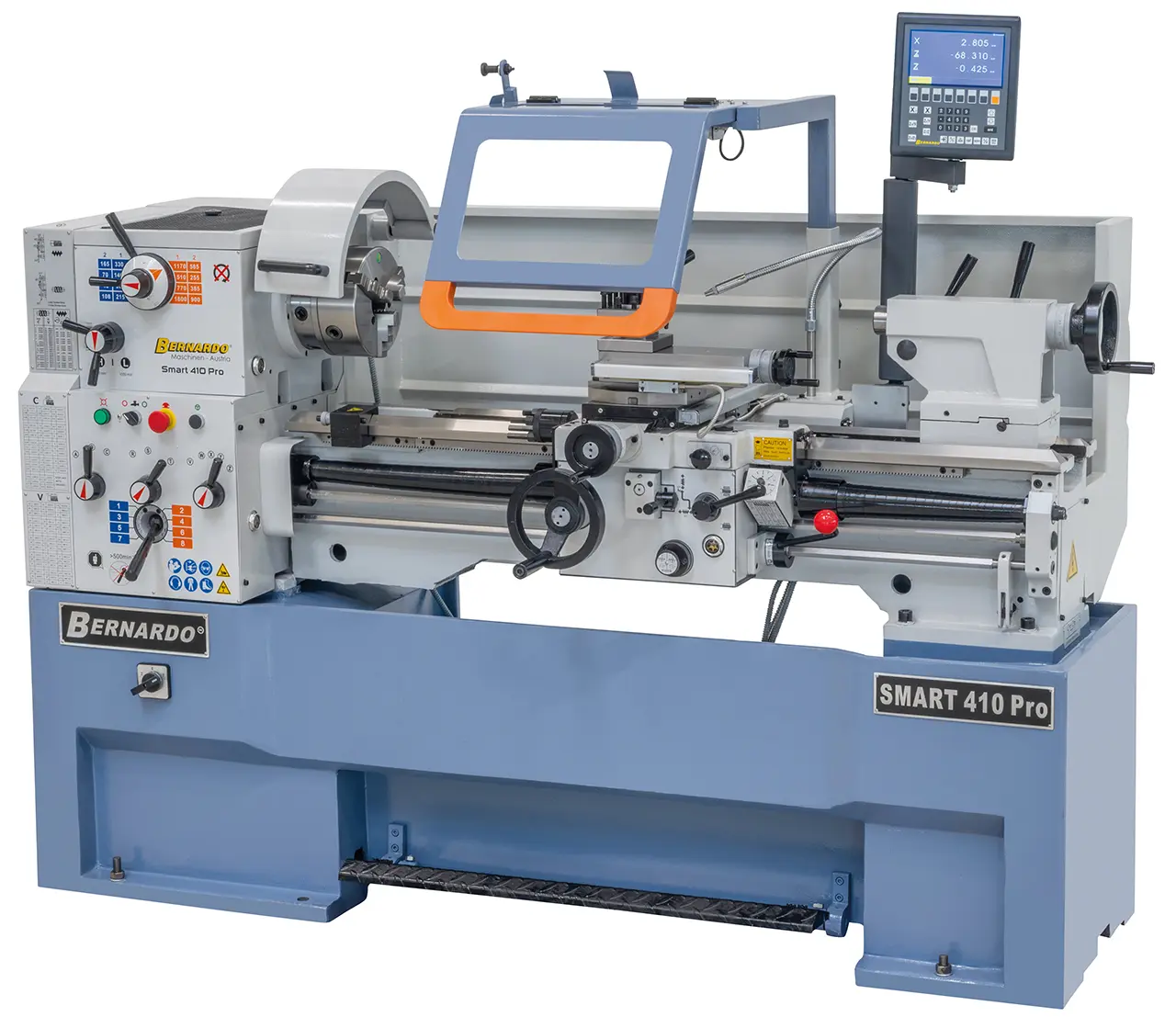

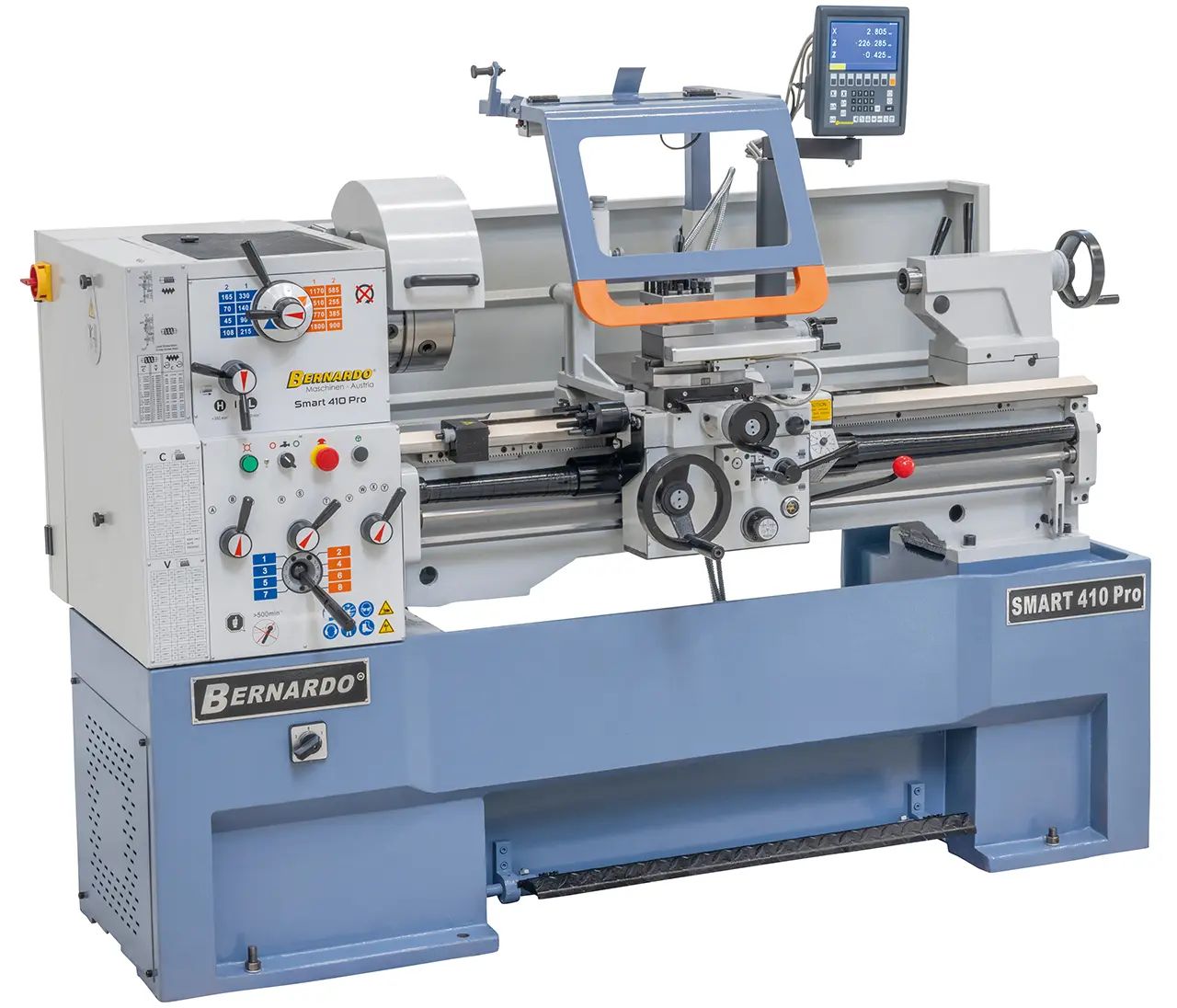

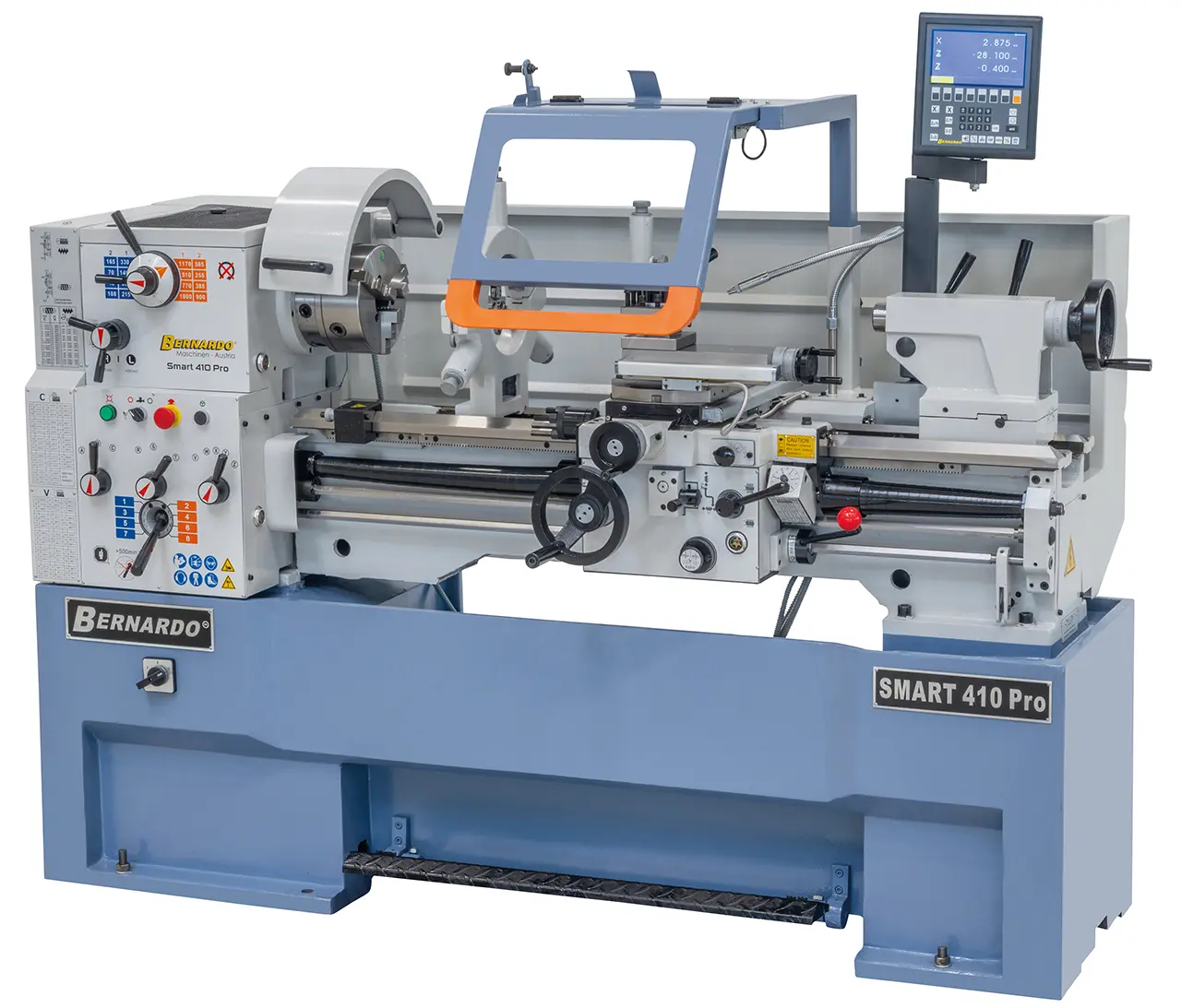

Univerzální soustruh Smart 410 x 1500 Pro včetně 3osého digitálního displeje BER031299XL0

Univerzálny sústruh Bernardo Smart s digitálnym odmeriavaním 3os je vhodný pre ľahké a stredne ťažké obrábacie práce. Základné vybavenie sústruhu (súčasť dodávky) obsahuje dôležité príslušenstvo pre univerzálne využitie.
Pre skrátenie výrobných časov je tento model dodávaný s digitálnym odmeriavaním vo všetkých troch osiach.

• Prizmatické lôžko zo šedej liatiny, indukčne tvrdené a presne brúsené
• Elektromechanická nožná brzda na redukciu vedľajších časov

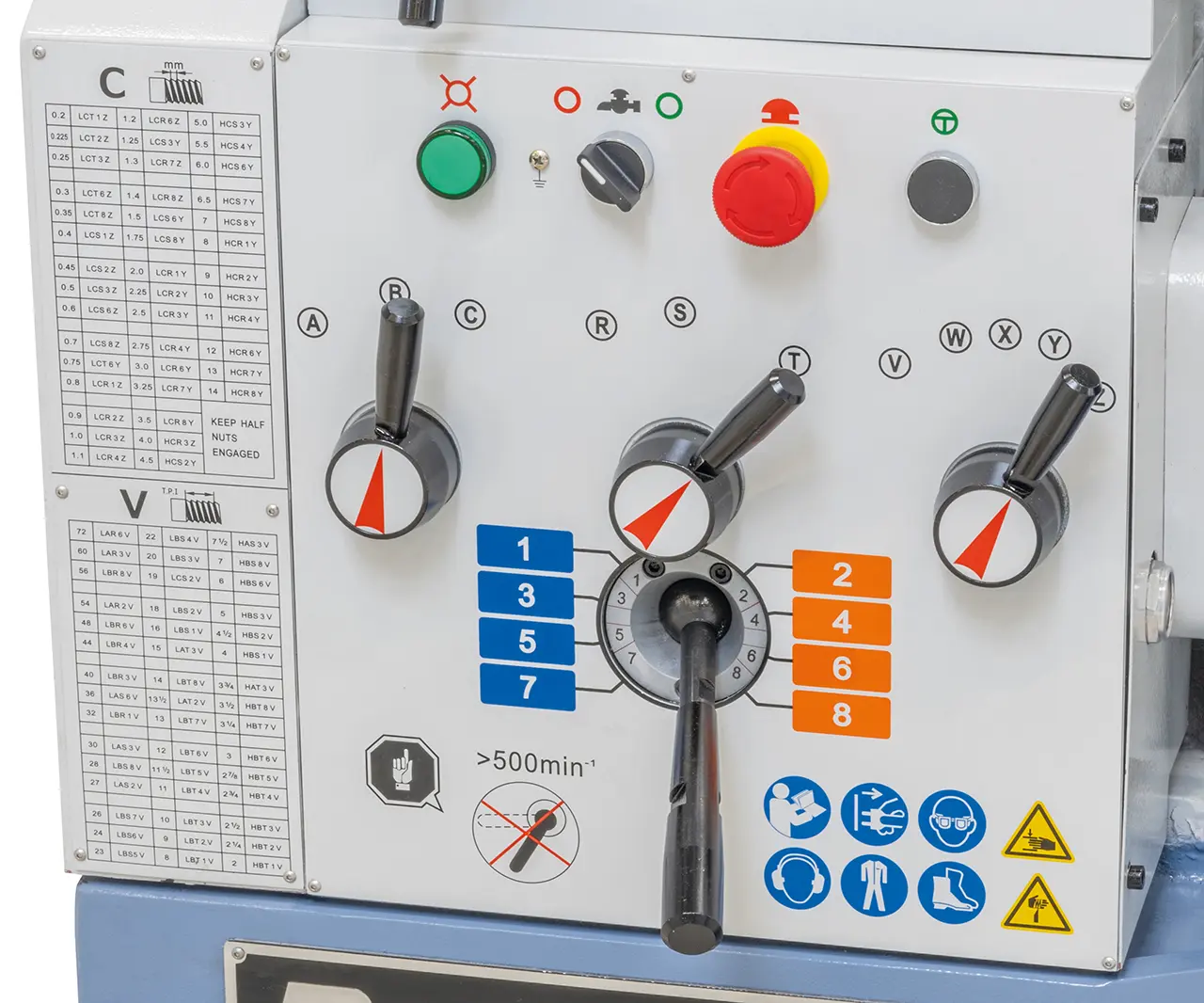

• Centrálne, ľahké a praktické prepínanie pre posuvy a závity s vodiacim a ťažným vretenom (skrutkou)
• Moderné uloženie hlavného vretena v presnom prevedení valivých ložísk s kosouhlým stykom
• Ozubené kolesá sú veľké, kalené a presne brúsené

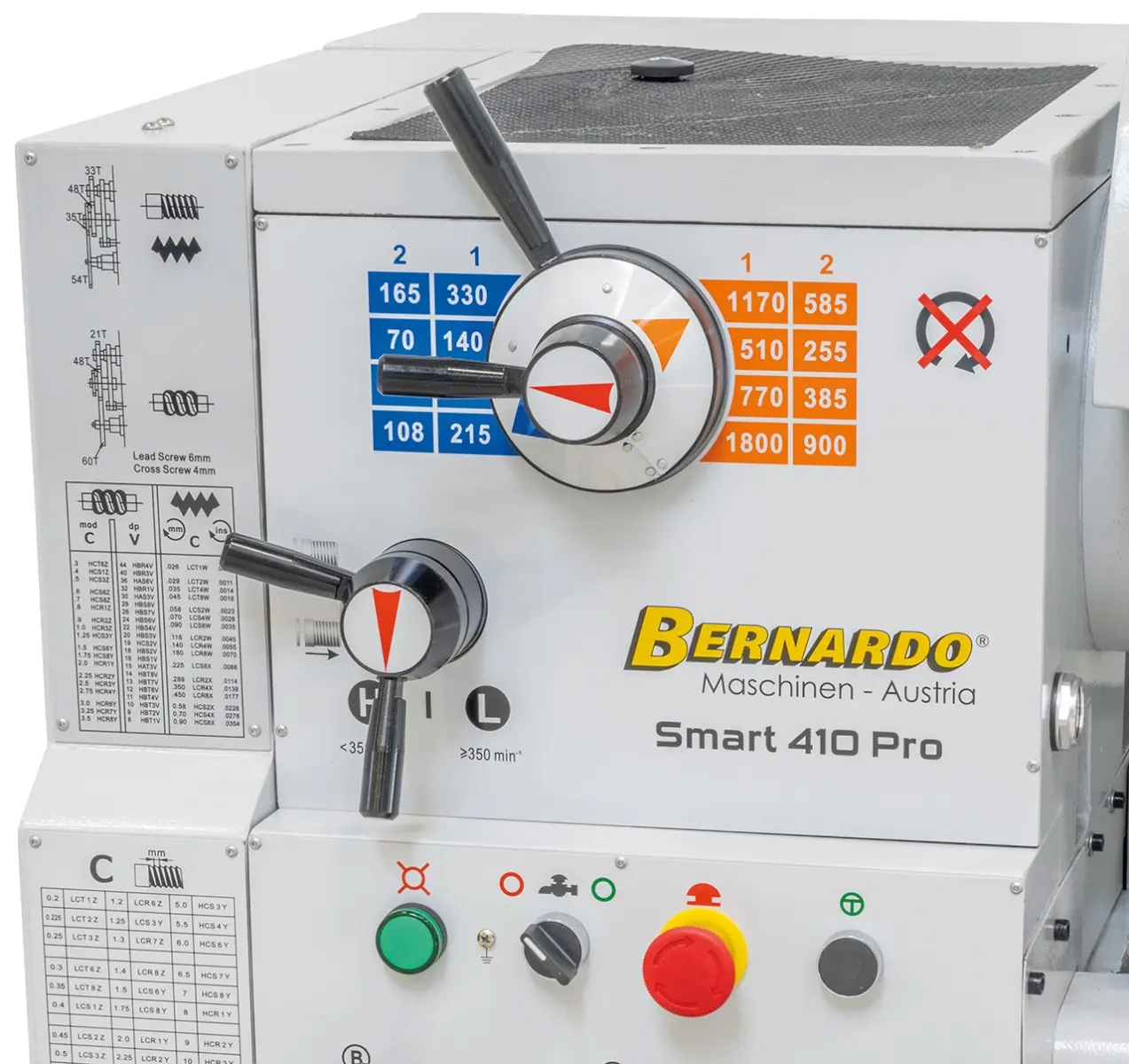

• Jednoduché, plynulé a ľahké nastavenie počtu otáčok a veľkosti posuvov
• Kalené a brúsené ozubené kolesá a hriadele sú aj v prevodoch pre posuvové ústrojenstvo

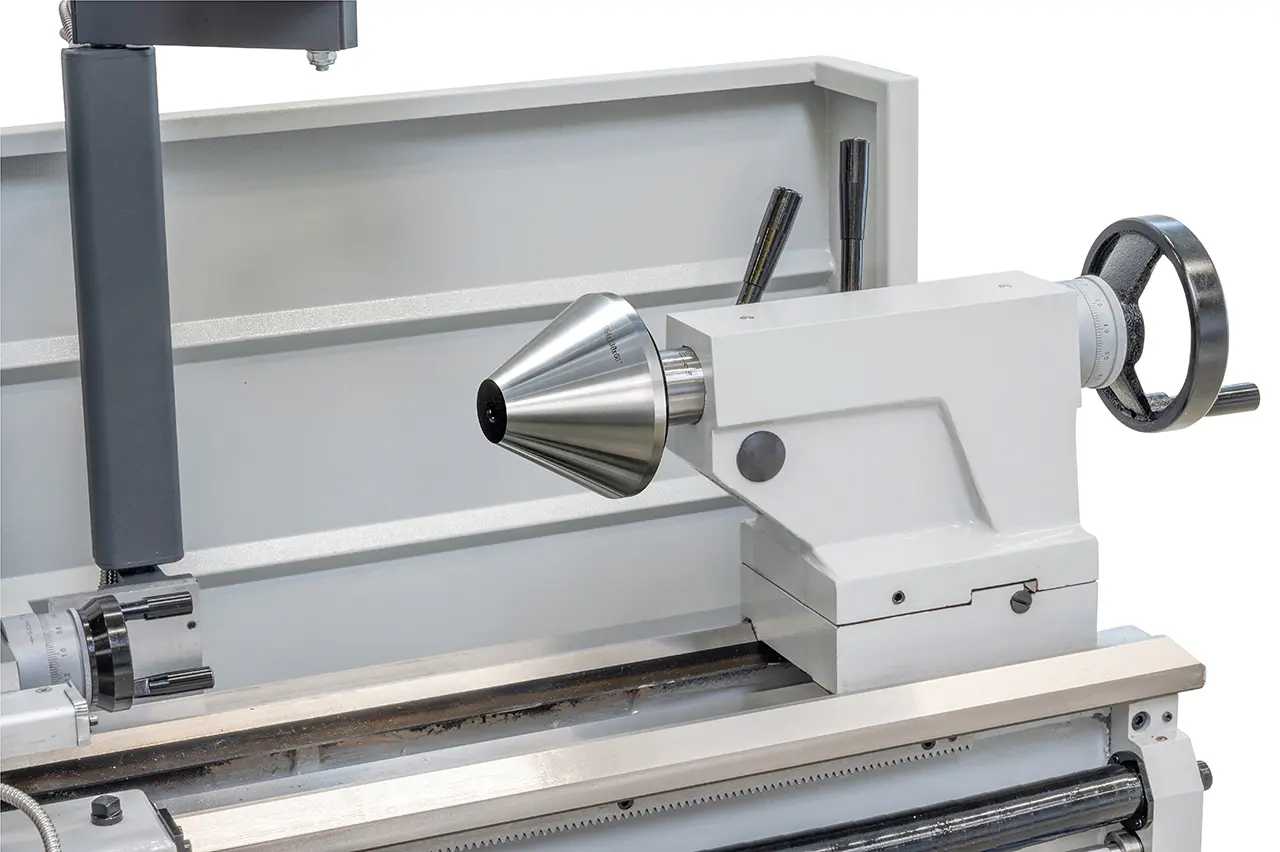

• Stranovo posúvateľný koník na sústruženie kužeľových plôch
• Ručné koleso s nastaviteľnou jemnou stupnicou - noniem (0,02 mm)
• Vyberateľný mostík umožňuje opracovanie dielcov väčšieho priemeru

Súčasťou dodávky sústruhu Bernardo Smart

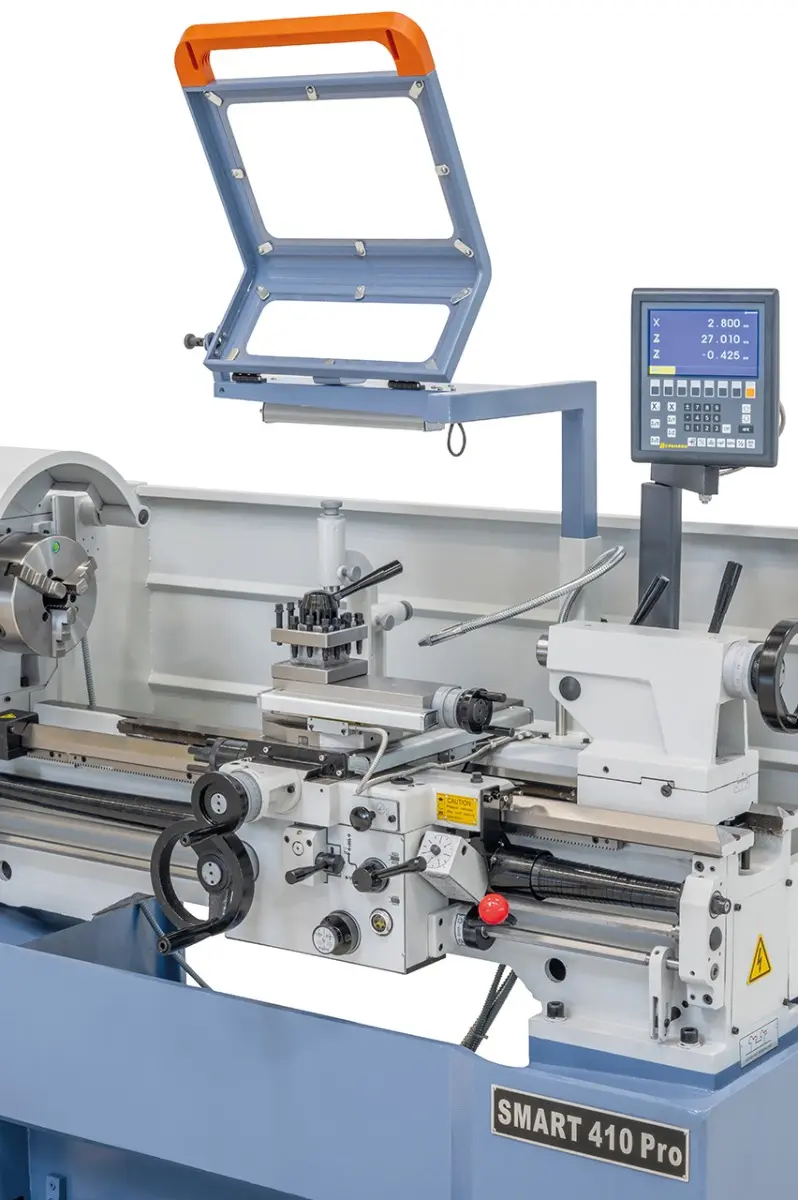

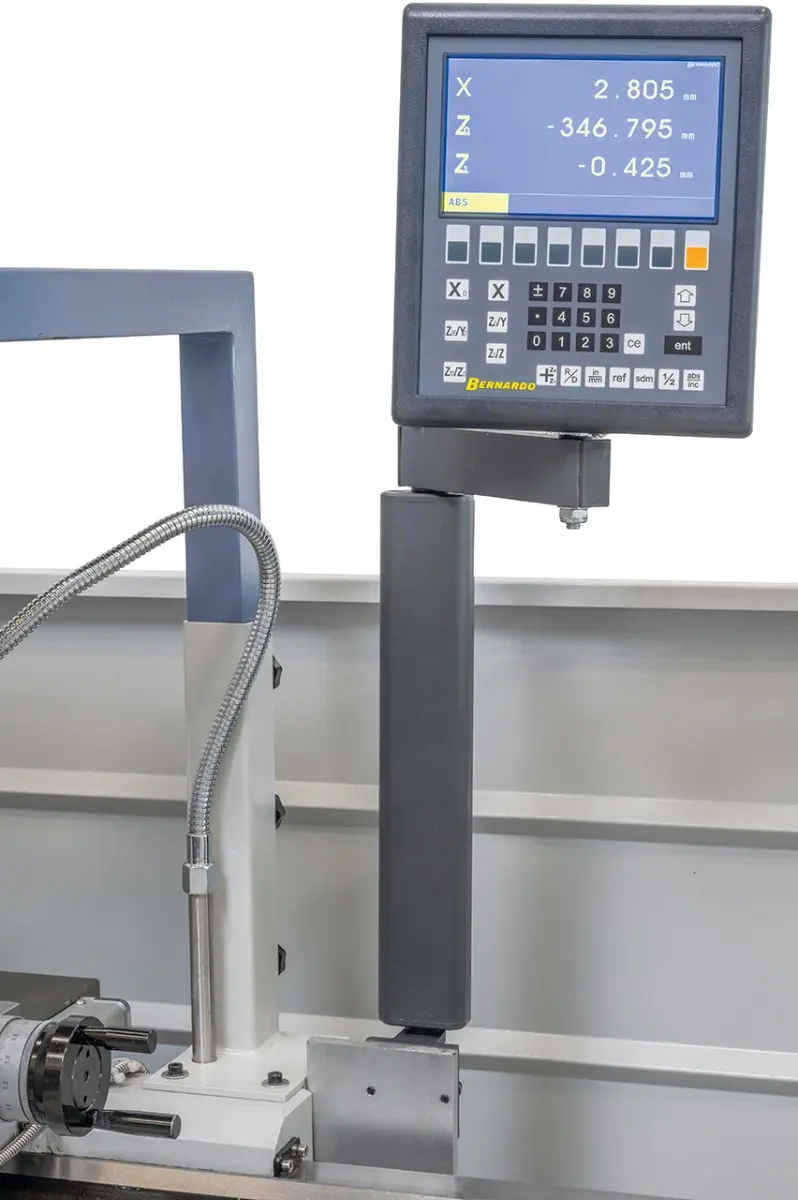

• Digitálne odmeriavanie v troch osiach ES-12 V s LCD displejom

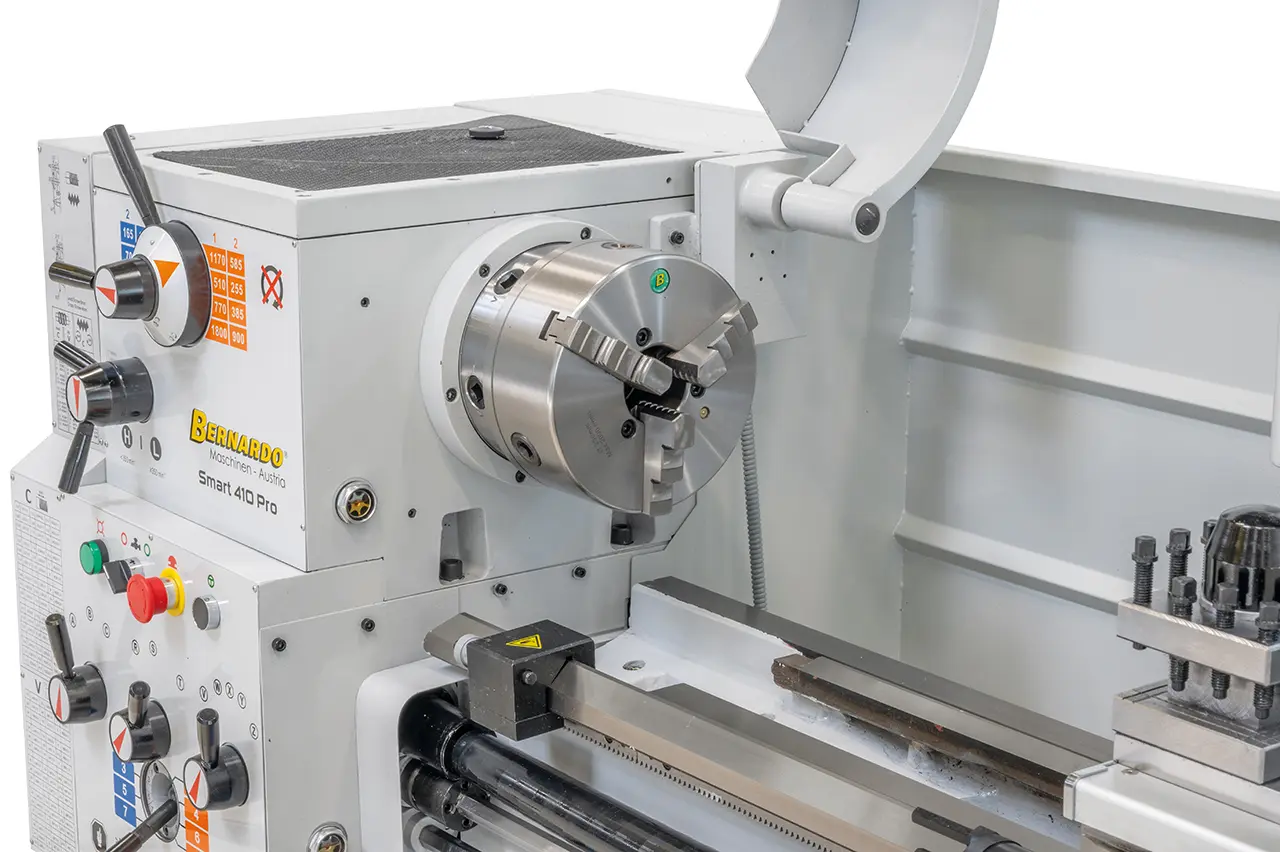

• 3-čeľusťové skľučovadlo 200 mm DK11-200 mm/D6
• Lícna doska 350 mm

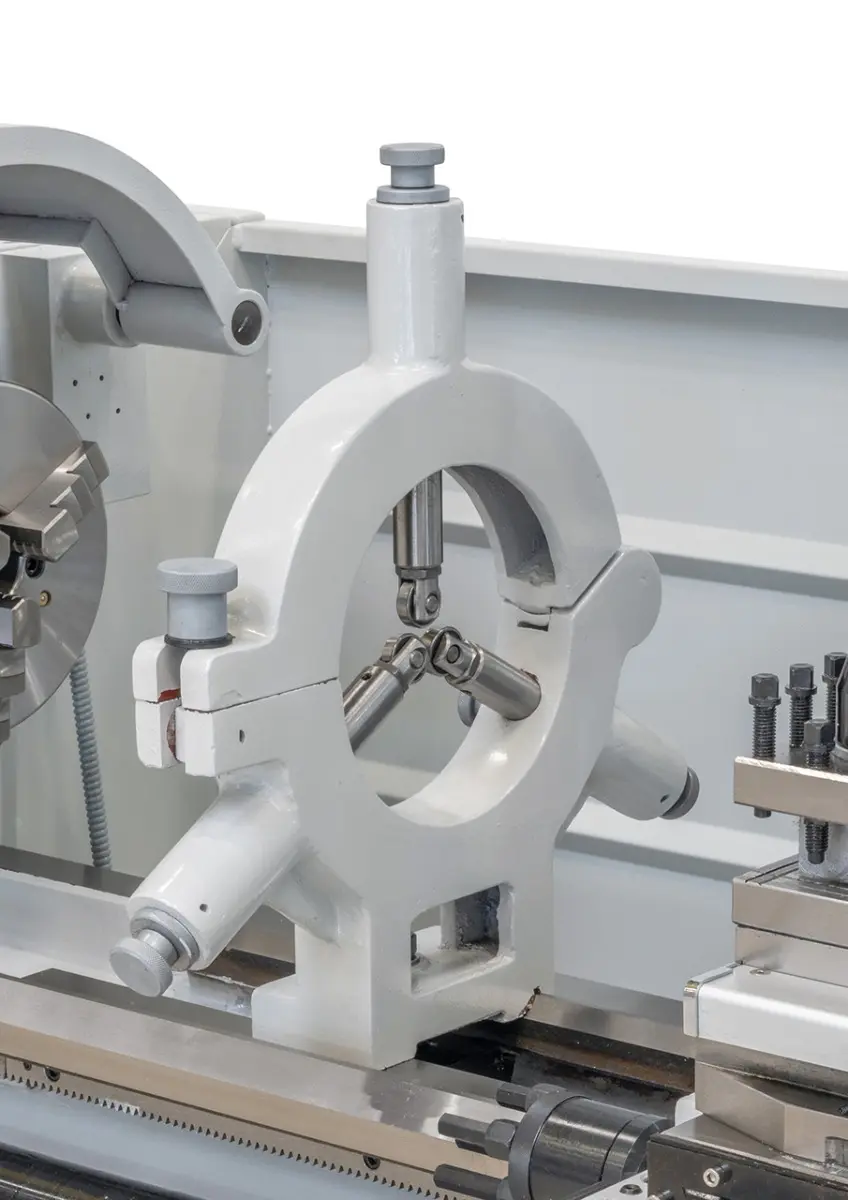

• Pevná luneta s otvorom pr. 135 mm

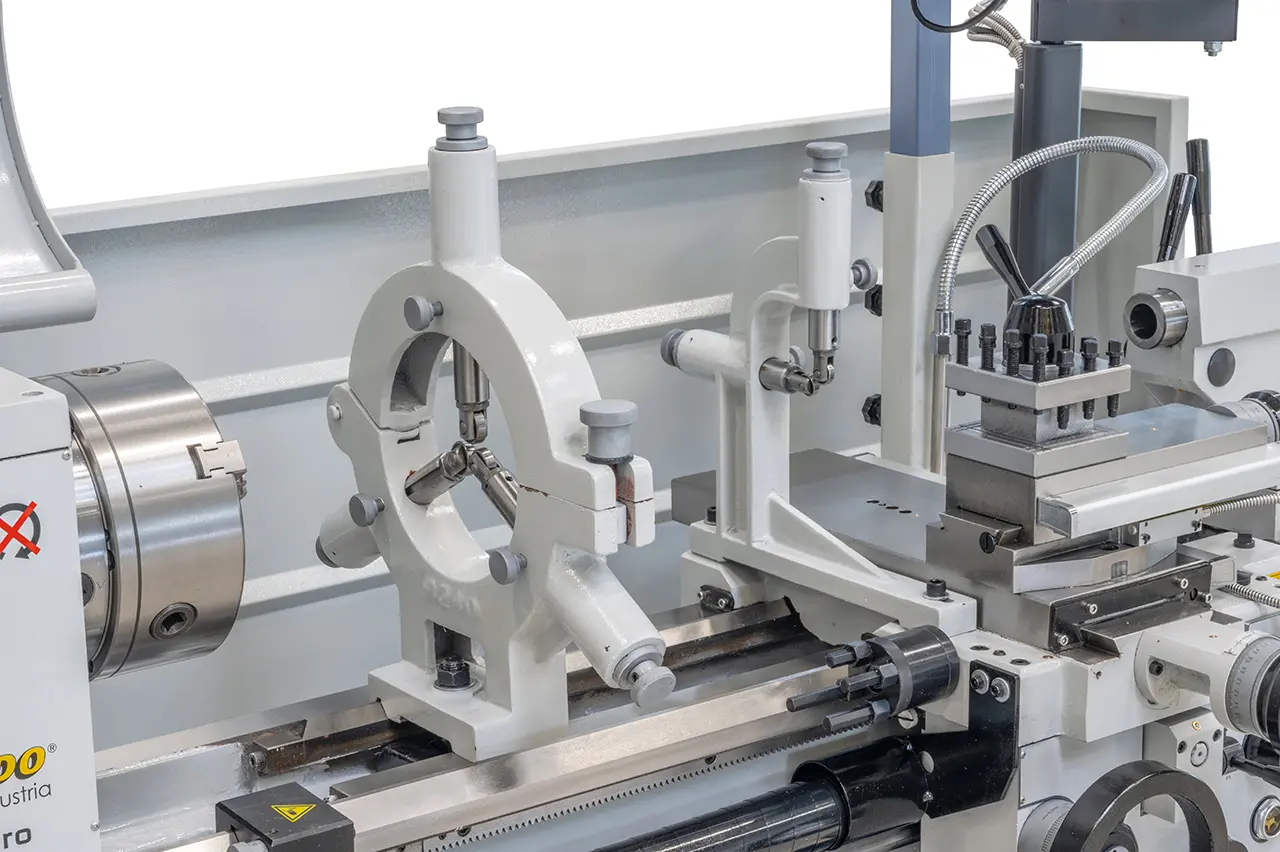

• Posuvná luneta s otvorom pr. 65 mm
• Chladiaci systém

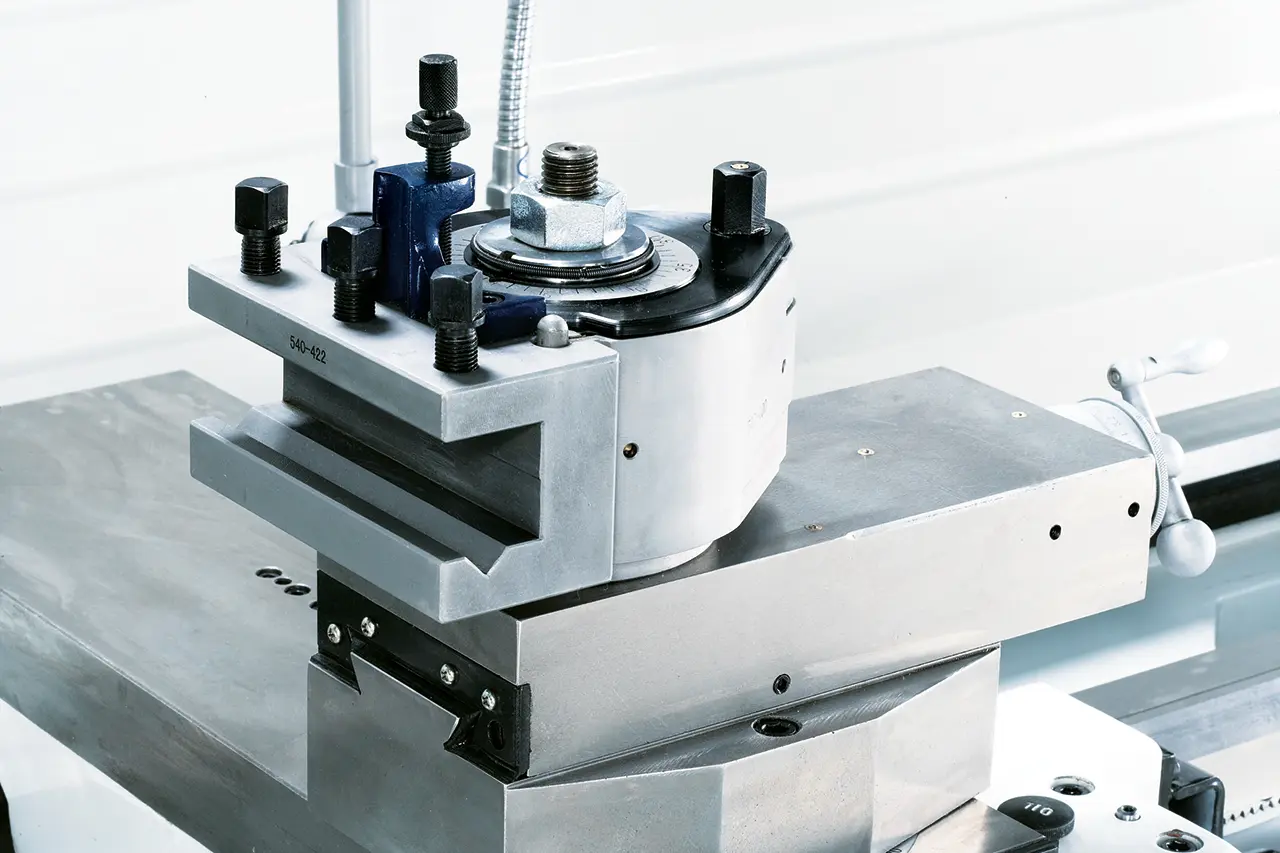

• Štvorstranný otočný nožový držiak
• Kryt štvornožového držiaka
• Mikrometrický pozdĺžny doraz
• Klzná spojka

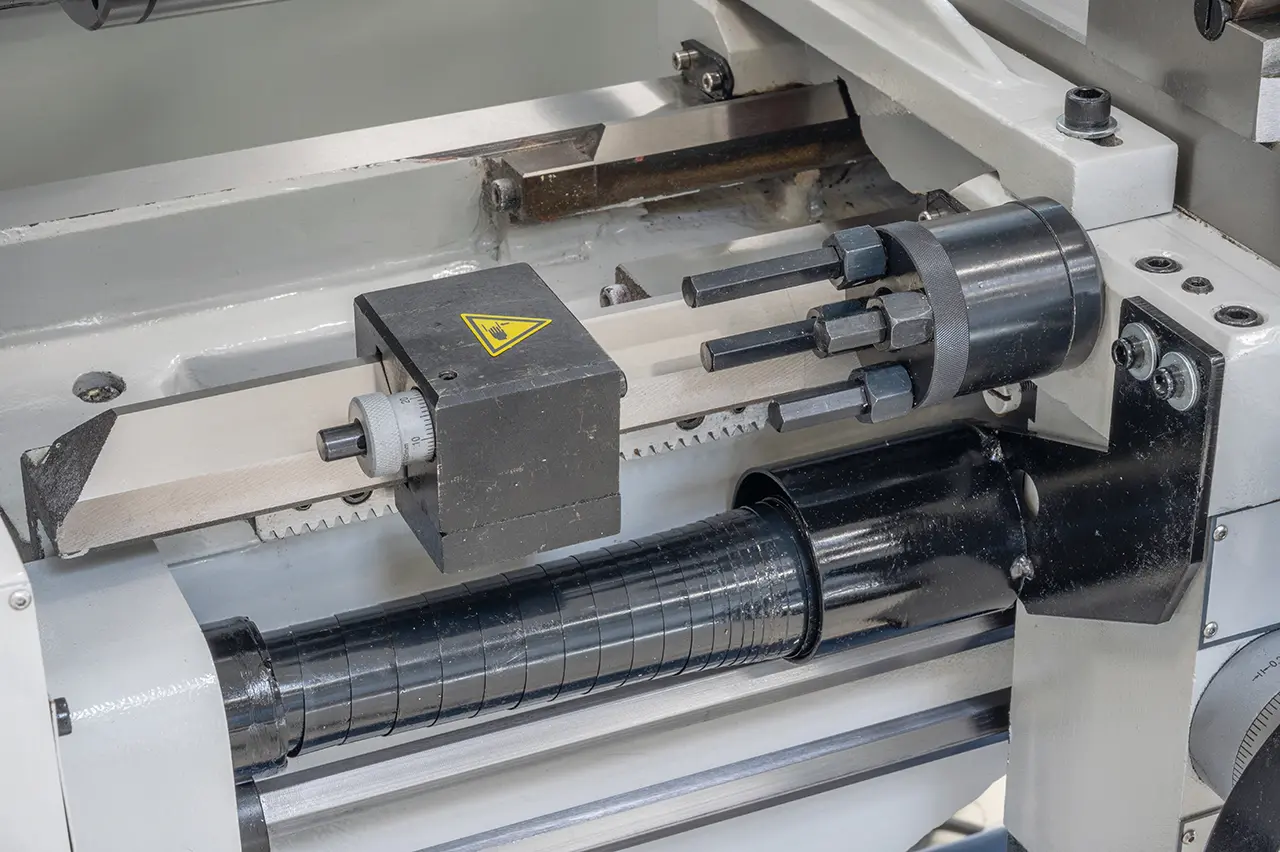

• Revolverový pozdĺžny doraz s jemným nastavením
• Indikátor závitov
• Motor a magnetickou brzdou v súlade s CE
• Nožný pedál s funkciou brzdy podľa CE
• Prvotná olejová náplň Shell Tellus 46
• LED pracovné osvetlenie

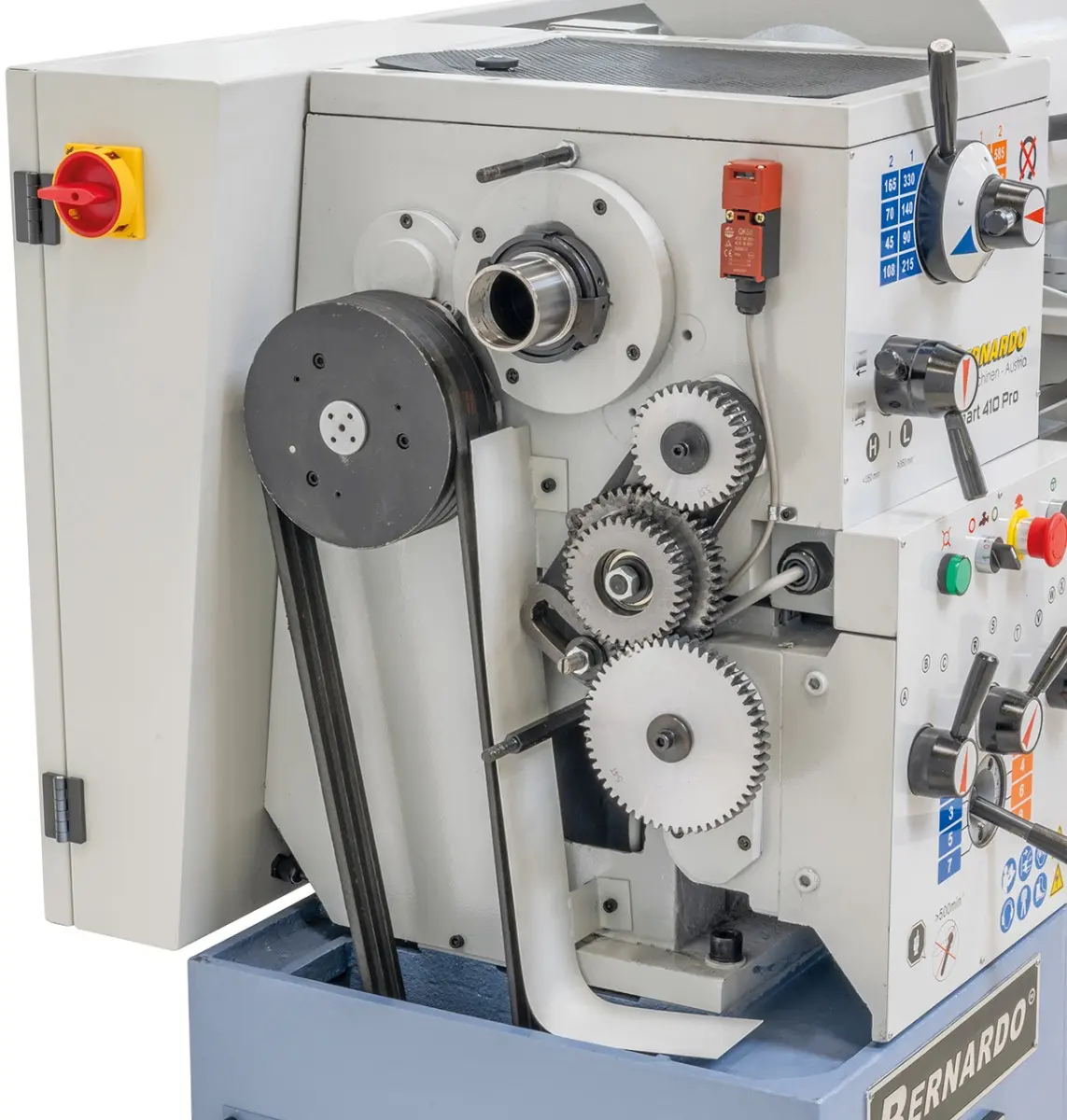

• Výmenné kolesá (na sústruženie závitov)
• Redukčné puzdrá
• Dva strediace hroty
• Zadná ochranná triesková vaňa
• Obslužné a servisné náradie

Technické údaje sústruhu Bernardo Smart

• Výkon motora [W]: 3 000/4 500
• Vzdialenosť hrotov [mm]: 1 500
• Výška hrotov [mm]: 210
• Točný priemer nad ložom [mm]: 420
• Točný priemer nad sedlovou medzerou [mm]: 580
• Točný priemer nad suportom [mm]: 255
• Priechod vretena [mm]: 52
• Upnutie vretena: DIN 55029, D1 - 6"v
• Rozsah otáčok [U.min^-1]: (16) 45 ÷ 1 800
• Rozsah pozdĺžnych posuvov [mm.U^-1]: (17) 0,05 ÷ 1,7
• Rozsah priečnych posuvov [mm.U^-1]: (17) 0,025 ÷ 0,85
• Metrický závit [mm]: (42) 0,2 ÷ 14
• Palcový závit [TPI]: (45) 2 ÷ 72
• Priemer pinoly [mm]: 50
• Vysunutie pinoly [mm]: 140
• Kužeľ pinoly: MK 4
• Rozmery stroja (š x h x v) [mm]: 2 570 x 900 x 1 600
• Hmotnosť ca. [kg]: 1 400
