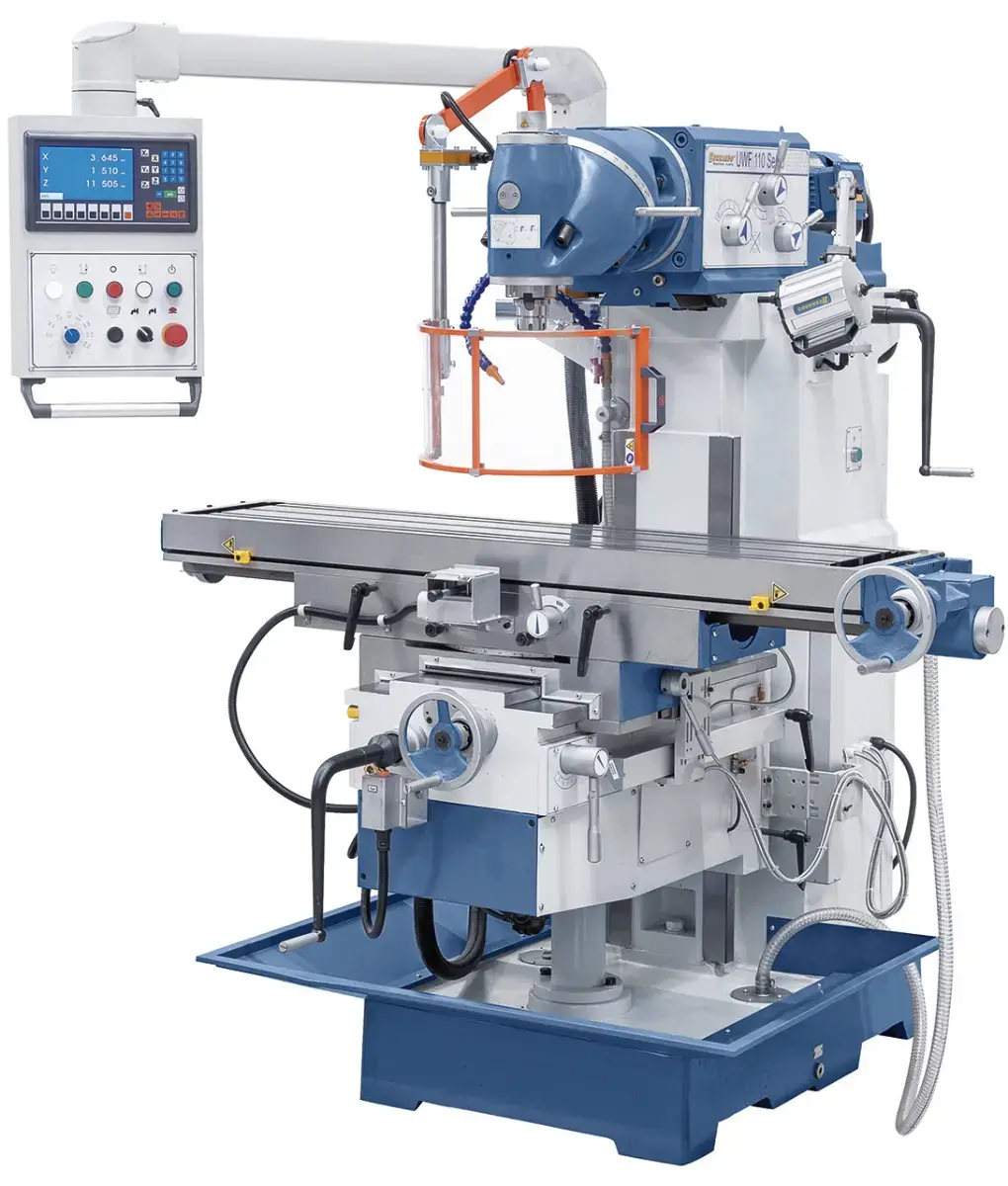

Univerzálna servofrézka Bernardo UWF 110 Servo - 1000 (BER021282XL0)

• Výkon motora [W]:3 000
• Napájacie napätie [V]:400
• Otáčky vretena, vertikálne [U.min^-1]:45 ÷ 1 660
• Počet stupňov:11
• Priemer čelné frézy [mm]:100
• Priemer stopkové frézy [mm]:20
• Rozmery stola [mm]:1 370 x 300
• T-drážky [mm]:14
• Upínanie vretena:ISO 40
• Výkyvná frézovacia hlava "Huron" [°]:360
• Dráha pojazdu - pozdĺž (x) [mm]:1 000
• Dráha pojazdu - naprieč (y) [mm]:360
• Dráha pojazdu - vertikálne (z) [mm]:400
• Vzdialenosť vreteno/stôl [mm]:60 ÷ 460
• Vyloženie [mm]:95 ÷ 460
• Naklopenie stola [°]: ±45
• Posuvy pozdĺž/naprieč [mm.min^-1]:(8) 30 ÷ 830
• Posuv vertikálne [mm.min^-1]:(8) 23 ÷ 625
• Rýchloposuv osi X, Y, Z [mm.min^-1]:1 000 / 1 000 / 750
• Servomotor (krútiaci moment/výkon) [Nm/W]: 10/1 500
• Výkon motora chladenia [W]: 60
• Chladiaci výkon [l.min^-1]: 12
• Rozmery (š x h x v) [mm]:1 740 x 1 860 x 1 900
• Hmotnost ca. [kg]: 1 505

Univerzálna frézka Bernardo UWF Servo s pojezdom 1000 mm a digitálnym odmeriavaním je vhodná na vykonávanie ľahkých a stredne ťažkých frézovacích operácií.
Pre jednoduchosť obsluhy a univerzálnosť použitia nachádza uplatnenie v opravárenských dielňach, v dielňach malých súkromných firiem pri opracovaní menších a stredne rozmerných obrobkov.
Hlavné prednosti stroja sú naklápací pracovný stôl, rovinné vedenia v osiach y, z a servopohon posuvov s rýchlobehom pre všetky osi

• Masívne prevedenie vodiacich plôch v osiach y, z zaisťuje zvýšenú stabilitu
• 8 automatických posuvov s rýchloposuvom pre všetky osi poháňané servomotorom
• Univerzálna frézovacia hlava systému "Huron", nastaviteľná do všetkých polôh s ľubovoľným uhlom
• Posuvný a otočný ovládací panel s ergonomicky umiestnenými ovládacími prvkami
• Základňa stroja je odliata z liatiny a znižuje vibrácie pri obrábaní
• Pokojný chod použitím brúsených ozubených kolies prevodovky bežiacich v olejovom kúpeli
• Horné rameno s prehľadne usporiadaným radením zmien otáčok vretena
• Krížový stôl s presne opracovaným povrchom a T-drážkami
• Digitálne odmeriavanie pre osi x, y, z v základnej výbave
• Súčasťou dodávky je digitálne odmeriavanie polohy ES-12 H s LCD displejom v osiach X/Y/Z

Súčasti dodávky univerzálne frézky Bernardo

• Digitálne odmeriavanie polohy ES-12 H s LCD displejom v osiach X / Y / Z
• Upínacia skrutka M 16 vo vretene
• LED pracovné osvetlenie
• Strojový posuv pre os X, Y, Z
• Chladiace zariadenie
• Oporné ložisko
• Dlhý frézovací tŕň ISO 40/27 mm
• Kombinovaný upínací tŕň ISO 40/27 mm
• Vaňa pre chladiacu kvapalinu
• Nastaviteľný ochranný kryt
• Centrálne mazanie pre osi X, Y, Z
• Obslužné a servisné náradie
