Univerzálna nástrojárska frézka Bernardo WFM 800 Servo. Digitálne odmeriavanie (BER021332XL)

• Výkon motora [W]:3 750
• Výkon motora pre posuv (X/Y/Z) [W]:1 925/1 925/1 500
• Veľkosť stola [mm]:800 x 400
• Vertikálne upínacie plocha [mm]:1 020 x 225
• Dráha pojazdu (pozdĺžny) (x) [mm]:405
• Dráha pojazdu (priečny) (y) [mm ]:400
• Dráha pojazdu (vertikálne) (z) [mm]:400
• Nosnosť stola [kg]:200
• Strojové posuv (X, Y a Z) [mm.min^-1]:10 ÷ 1 000
• Rýchloposuv (X, Y a Z) [mm.min^-1]:1 200
• T-drážky ( počet/šírka/rozteč) [mm]:6/14/63
• Veľkosť T-drážky vertikálneho stola (počet/šírka/rozteč)[mm]:3/14/63
• Rozmery (š x h x v) [mm]:1 500 x 1 700 x 1 800
• Hmotnosť [kg] :1 500

Vertikálne frézovacia hlava

• Počet otáčok vretena (plynule) [U.min^-1]:40 ÷ 260/260 ÷ 2 000
• Kužeľ vretena:ISO 40
• Zdvih pinoly [mm]:60
• Vyloženie [mm]:170 ÷ 570
• Vzdialenosť vreteno/stôl [mm]:45 ÷ 445
• Rozsah uhla natočenia [°]:± 90

Horizontálne frézovacia hlava

• Počet otáčok vretena (plynule) [U.min^-1]:40 ÷ 260/260 ÷ 2 000
• Kužeľ vretena:ISO 40

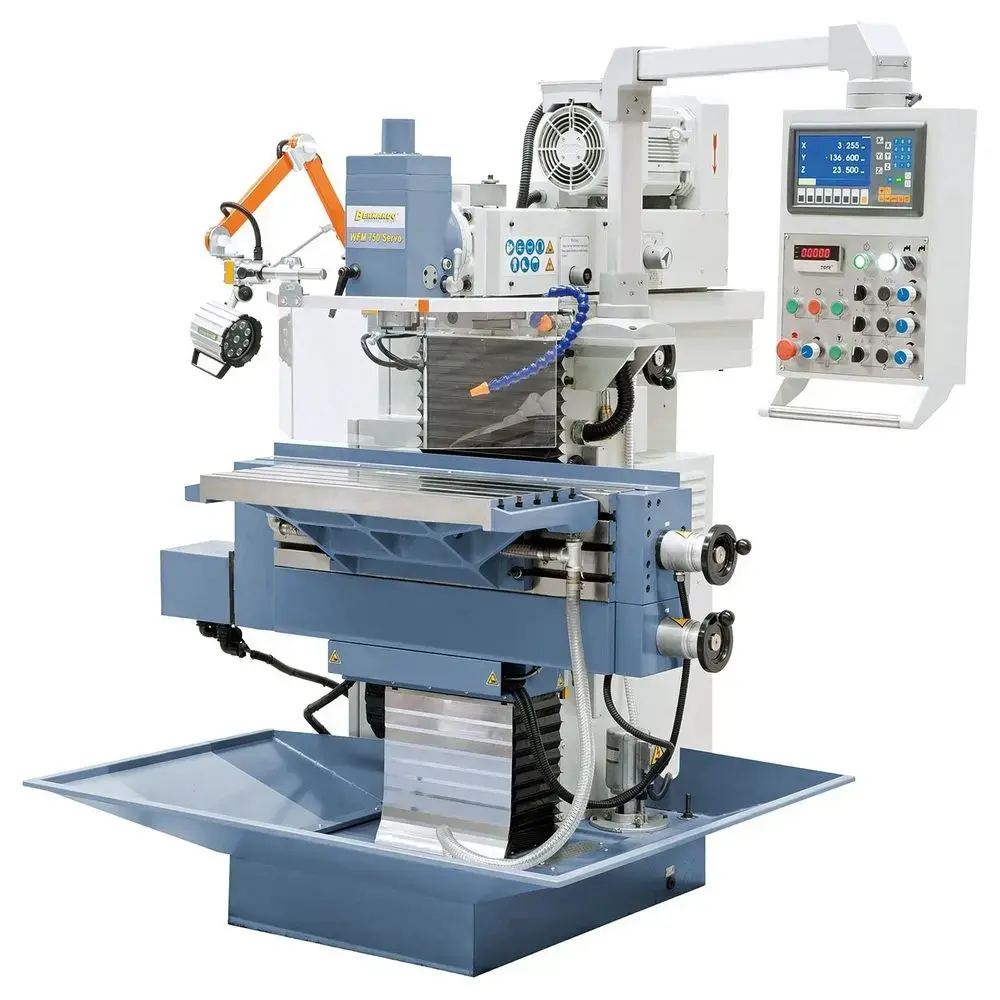

Univerzálna nástrojárska frézka Bernardo WFM Servo je určená na obrábanie obrobkov s hmotnosťou do 200 kg. Vďaka masívnej a ťažkej liatinovej konštrukcii s vysokou tuhosťou tento model spĺňa tie najvyššie požiadavky na presnú prácu.
Hlavným rysom tohto stroja sú servopohony s elektronicky ovládanými ručnými kolesami vo všetkých osiach a kvalitná plynulá regulácia otáčok.

• Ekonomické spracovanie celej škály materiálov vďaka optimálnej koordinácii plynule voliteľných otáčok vretena a rýchlosťou posuvu
• Sériovo dodávané s manuálnym, automatickým posuvom (s plynulou reguláciou rýchlosti) a rýchloposuvom vo všetkých troch osiach s pohonom servomotormi
• Bezúdržbové guličkové skrutky vo všetkých troch osiach
• Plynulé nastavenie rýchlosti otáčok pomocou meniča kmitočtu s optimálnou krivkou krútiaceho momentu a približne konštantnou rýchlosťou pod zaťažením
• Štandardne dodávané s 3 elektronicky ovládanými ručnými kolieskami pre ručné pohyb vo všetkých osiach
• Ťažká masívna konštrukcia z liatiny garantuje beh stroja bez vibrácií as vysokou presnosťou
• Frézka je vybavená elektric kým centrálnym mazaním pre všetky klzné vedenia
• Pre horizontálne frézovanie sa odkloní vertikálne frézovacia hlava o 90°
• Hladký chod vďaka brúseným ozubeným kolesám v olejovom kúpeli>
• Dodávané s oporným ložiskom (krakorcom) a dlhým frézovacím tŕňom pre horizontálne frézovanie

Súčasti dodávky frézky Bernardo

• 3osé digitálne odmeriavanie ES-12 H s LCD displejom
• Upínacia skrutka M 16 vo vretene
• LED pracovné osvetlenie
• Chladiaci systém
• Elektronicky ovládaná ručné kolieska
• Horizontálne oporné ložisko
• Guľôčkové skrutky vo všetkých 3 osiach
• Strojné posuvy pre osi X, Y a Z
• Automatické centrálne mazanie
• Lamelový ochranný kryt
• Dlhý frézovací tŕň ISO 40/16 mm
• Dlhý frézovací tŕň ISO 40/22 mm
• Dlhý frézovací tŕň ISO 40/27 mm
• Dlhý frézovací tŕň ISO 40/32 mm
• Adaptér ISO 40/MK 1
• Adaptér ISO 40/M K 2
• Adaptér ISO 40/MK 3
• Nivelačné kývne prvky - vyrovnávacia pätky stroja
• Univerzálne ochranné kryty
• Obslužné náradie
