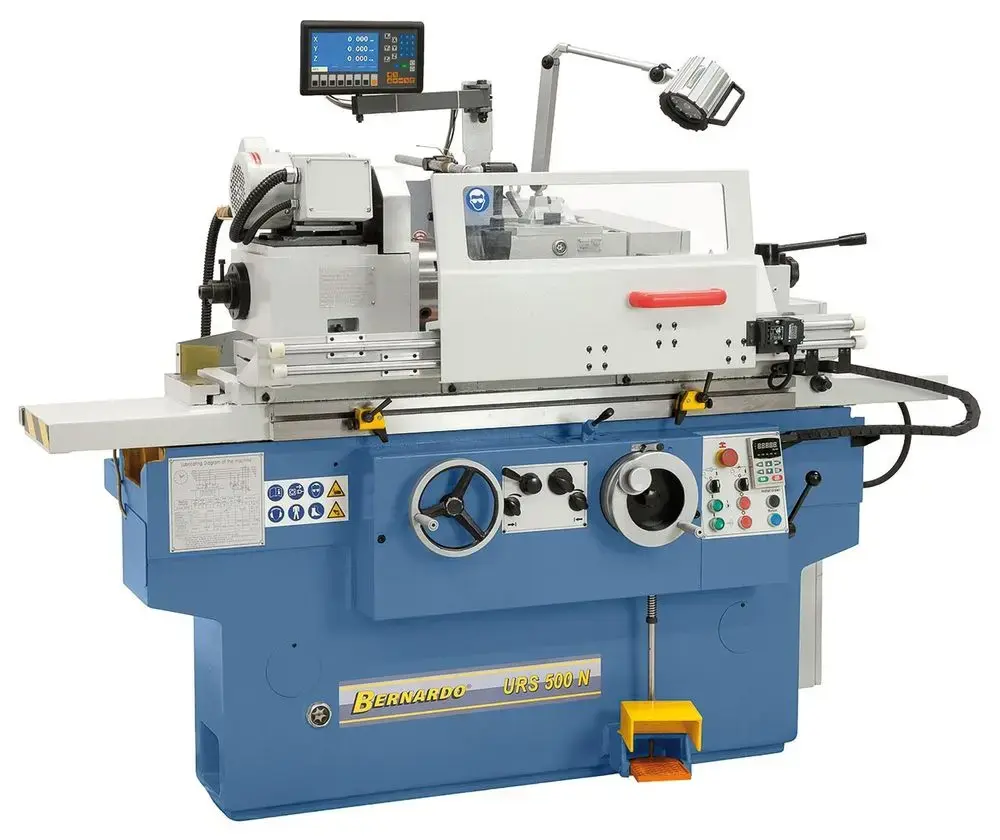

Univerzálna hrotová brúska Bernardo URS 500 N s digit. odmeriavaním (BER051370)

• Max. brúsená dĺžka [mm]:500
• Výška hrotov [mm]:135
• Vonkajší priemer brúsenia [mm]:8 ÷ 200
• Max. hmotnosť obrobku [kg]:60
• Vnútorný priemer brúsenia [mm]:13 ÷ 100
• Max. hĺbka brúsenia [mm]:125
• Max. rozsah naklápania stola [°]:+3/-9
• Max. pozdĺžny pohyb stola [mm]:600
• Plynulý posuv stola [m.min^-1]:0,1 ÷ 4
• Max. rýchlosť posuvu ručným kolieskom [mm.U^-1]:6

Vreteník

• Otáčky pracovného vretena [U.min^-1]:25 ÷ 220
• Plynulá regulácia:Áno
• Kužel pracovného vretena:MK 4
• Rozsah naklápania pracovného vreteníka [°]:90

Vreteník brúsky

• Veľkosť brúsneho kotúča [mm]:400 x 50 x 203
• Otáčky vretena [U.min^-1]:1 670
• Otáčky vretena pre vnútorné brúsenie [U.min^-1]:20 000
• Rozsah naklápania brúsneho vreteníka [°]:± 30
• Dĺžka pojazdu brúsnej hlavy [mm]:200
• Delenie stupnice - nonius [mm]:0,005

Koník

• Kužeľ koníka:MK 4
• Zdvih pinoly koníka [mm]:35

Výkony, rozmery a hmotnosti

• Príkon motora brúsneho vretena [W]:4 000
• Príkon motora pracovného vretena [W]:750
• Rozmery [mm]:2 150 x 1 450 x 1 700
• Hmotnosť [kg ]:2 170

Univerzálne brúsky na guľato Bernardo typu URS sú vhodné pre vonkajšie a vnútorné brúsenie až do vonkajšieho priemeru 200 mm.
Konštrukcia brúsok je výhodná pri výrobe foriem a rôznych nástrojov.
Použitie tohto typu odporúčame len na kusovú a malosériovú výrobu.

• Vysoká presnosť a kvalita povrchu je zabezpečená hydrodynamickým uložením hlavného vretena, tj. vďaka olejovému filmu medzi ložiskom a vretenom nedochádza k žiadnemu kontaktu
• Stôl je možné, pri brúsení kužeľov, natočiť do požadovanej polohy podľa integrovaného merítka so stupnicou na stroji
• Presne brúsené a ručne zaškrabávané vedenie v osiach X a Y
• Vedenie stola a brúsneho vretena je vykonané v profile "V" a plochom vedení
• Presná hlava vretena a posuvný vretenník sú konštrukčne prispôsobené na dosiahnutie čo najvyššej presnosti pri operáciách pozdĺžneho brúsenia
• Silné rebrovanie a voľba tvaru steny základového stojana brúsky zaisťujú stabilitu voči výkyvom teplôt, vibrácií a chvenia
• Olejový film v ložiskách vretena znižuje vibrácie pri zachovaní najvyššej presnosti a kvality povrchu
• Pohyb stola v pozdĺžnom smere je vykonávaný ručne okolo alebo automaticky hydraulickým posuvom
• Plynulo nastaviteľná rýchlosť posuvu s voliteľným časom oneskorenia na konci každej operácie
• Vretník brúsky je možné vrátiť do pôvodnej polohy hydraulicky alebo ručným kolesom
• Brusné vreteno je obojstranne uložené v trojsegmentových nastaviteľných klzných ložiskách
• Vretník je možné pre vnútorné brúsenie natáčať o 180°
• V sériovej výbave je digitálne odmeriavanie polohy v 2 osiach

Súčasťou dodávky hrotovej brúsky Bernardo

• Digitálne odmeriavanie ES-12 H s LCD displejom pre odmeriavanie a zobrazovanie pozícií v 2 osiach
• Brusný kotúč
• Príruba brúsneho kotúča
• 3-čeľusťové skľučovadlo priemer 200 mm
• Frekvenčný menič otáčok
• Pevná luneta
• Pohyblivá luneta
• Zariadenia na vnútorné brúsenie
• LED pracovné svetlo
• Vyvažovací stojan
• Vyvažovací tŕň
• 2 strediace hroty
• Chladiaci systém
• Ochranný kryt proti ostreku kvapaliny
• Orovnávač brúsnych kotúčov
• Unášač obrobku
• Obslužné a servisné náradie
