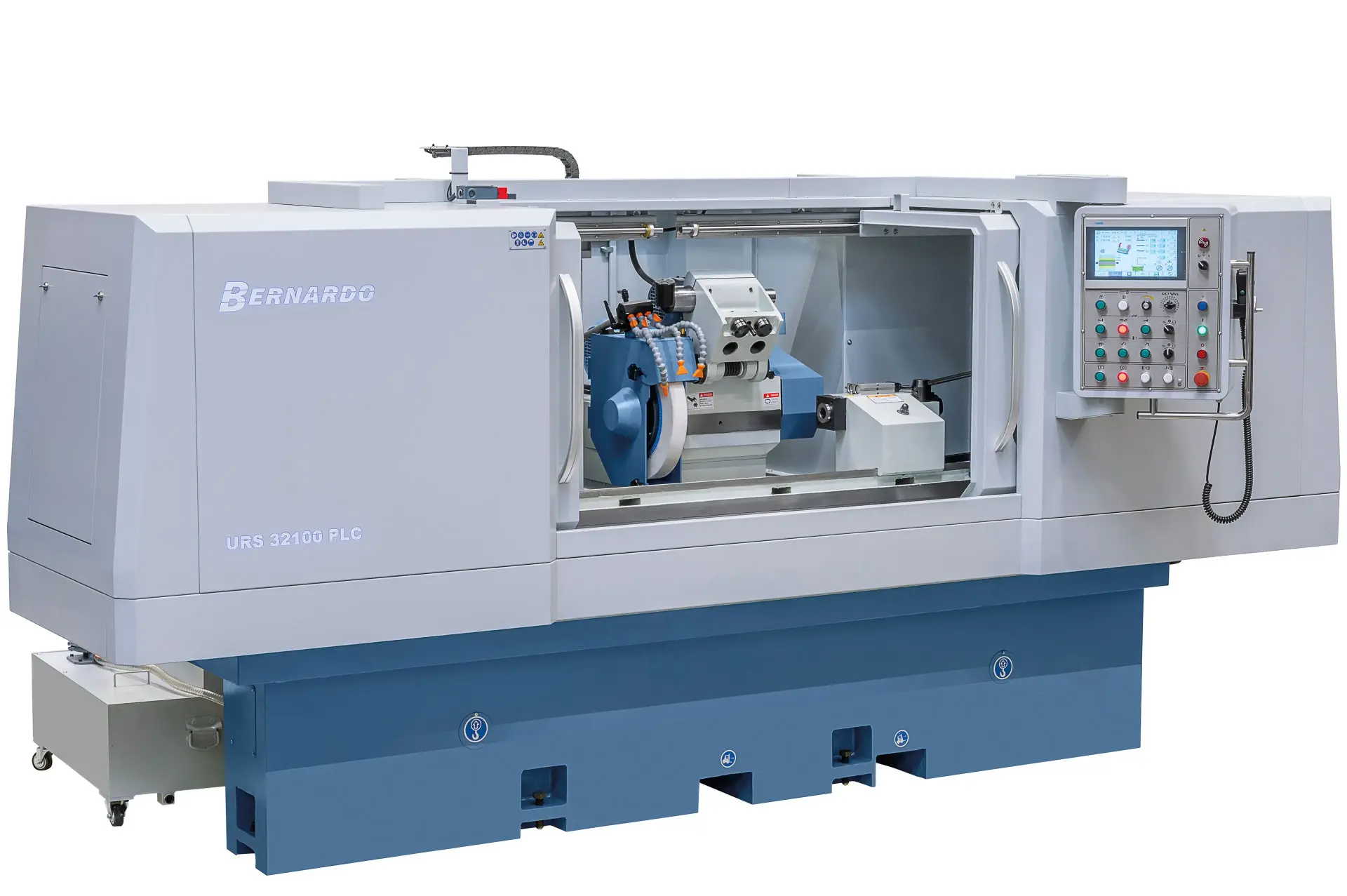

Univerzálna hrotová brúska Bernardo URS 32100 PLC s digitálnym odmeriavaním (BER051393XL1)

• Max. brúsená dĺžka [mm]: 1 000
• Výška hrotov [mm]: 180
• Vonkajší priemer brúsenia [mm]: 8 ÷ 320
• Max. hmotnosť obrobku [kg]: 150
• Vnútorný priemer brúsenia s lunetou [mm]: 35 ÷ 100
• Vnútorný priemer brúsenia bez lunety [mm]: 30 ÷ 100
• Max. vnútorná hĺbka brúsenia [mm]: 125
• Max. rozsah naklápania stola [°]: -2/+9
• Max. pozdĺžny pohyb stola [mm]: 1 200
• Plynulý posuv stola [m.min^-1]: 0,1 ÷ 6
• Vreteník
  • Otáčky pracovného vretena (plynulo) [U.min^-1]: 25 ÷ 500
  • Kužeľ pracovného vretena: MK 4
  • Rozsah náklápania pracovného vreteníka [°]:90
• Vreteník brúsky
  • Veľkosť brúsneho kotúča [mm]: 400 x 50 x 203
  • Otáčky vretena [U.min^-1]: 2 140
  • Otáčky vretena pre vnútorné brúsenie [U.min^-1]: 10 000
  • Rozsah naklápania brúsneho vreteníka [°]: - 10
  • Dráha pojazdu brúsnej hlavy [mm]: 250
  • Delenie nóniusu [mm]: 0,001
• Koník
  • Kužeľ koníka: MK 4
  • Zdvih pinoly koníka [mm]: 30
• Výkony, rozmery a hmotnosti
  • Výkon motora brúsneho vretena [W]: 4 000
  • Výkon motora pracovného vretena [W]:1 500
  • Výkon motora vnútorného brúsenia [W]:1 100
  • Rozmery [mm]: 3 910 x 2 260 x 1 860
  • Hmotnosť [kg]: 3 800

Univerzálna valcová brúska Bernardo URS 32100 PLC

• Valcová brúska Bernardo URS je vhodná na vykonávanie vonkajšieho valcového brúsenie na obrobkoch do priemeru 320 mm, štandardná vnútorná brúska ďalej rozširuje rozsah použitia
• Tento model sa používa predovšetkým v strojárstve, výrobe foriem a nástrojov, ale aj v malosériovej výrobe
• Olejový film medzi ložiskom a vretenom znižuje vibrácie na minimum, čím je dosiahnutá vysoká kvalita povrchu a presnosť
• Veľkoryso dimenzovaný stôl je otočný v dvoch smeroch pre kónické brúsenie a je možné ho nastaviť do požadovanej polohy pomocou stupnice
• Presne nastavená vretenová hlava a stabilný brúsny vretenník na dosiahnutie najlepších možných výsledkov obrábania v širokej škále brúsnych procesov
• Vďaka silnému rebrovaniu a veľkoryso dimenzovaným stenám je základňa stroja relatívne necitlivá na teplotné výkyvy a deformácie
• Obojstranné brúsne vreteno s trojsegmentovými nastaviteľnými klznými ložiskami
• Hlavné vreteno je uložené hydrodynamicky, čo znamená, že olejový film zabraňuje kontaktu medzi ložiskom a vretenom
• Plynule nastaviteľné rýchlosti posuvu s voliteľne predvoliteľnou dobou zdržanie na konci každého pohybu stola
• Presné brúsené a ručne škrabané vedenie v osi x, lineárne vedenie v osi y
• Pozdĺžne vedenie stola a priečne vedenie brúsnej hlavy, po jednom V- a jednom plochom vedení
• Servopohony v osi x a z, pracovný stôl sa pohybuje presnou guličkovou skrutkou

Súčasťou dodávky valcovej brúsky Bernardo URS

• Elektronické riadenie PLC
• Ručné koleso elektronického ovládania
• Brusný kotúč
• Príruba brúsneho kotúča
• 3čeľusťové skľučovadlo pr. 200 mm
• Vnútorné brúsne zariadenie
• LED osvetlenie stroja
• Vyrovnávacie stanice
• Vyvažovací tŕň
• Frekvenčný menič
• 2 strediace body
• Meriaca doska
• Chladiaci systém
• Plná kapotáž
• Orovnávač brúsnych kotúčov
• Ovládač obrobku
• Podporné topánky stroje
• Centrálne mazanie
• Prevádzkové nástroje
