Univerzálna hrotová brúska Bernardo URS 1500 N s digit. odmeriavaním (BER051383XL)

• Max. brúsená dĺžka [mm]:1 500
• Výška hrotov [mm]:180
• Vonkajší priemer brúsenia [mm]:8 ÷ 320
• Max. hmotnosť obrobku [kg]:150
• Vnútorný priemer brúsenie s lunetou [mm]:35 ÷ 100
• Vnútorný priemer brúsenia bez lunety [mm]:30 ÷ 100
• Max. hĺbka brúsenia [mm]:125
• Max. rozsah naklápania stola [°]:+3/-6
• Max. pozdĺžny pohyb stola [mm]:1 500
• Plynulý posuv stola [m.min^-1]:0,1 ÷ 4
• Max. rýchlosť posuvu ručným kolieskom [mm.U^-1]:6
• Rýchlosť hydralického posuvu [m.min^-1]:50

Vreteník

• Otáčky pracovného vretena [U.min^{- 1}]:25 ÷ 220
• Kužeľ pracovného vretena:MK 4
• Rozsah naklápania pracovného vreteníka [° ]:90

Vreteník brúsky

• Veľkosť brúsneho kotúča [mm]:400 x 50 x 203
• Veľkosť brúsneho kotúča pre vnútorné brúsenie:
  • min [mm]: 17 x 20 x 6
  • max [mm]: 50 x 25 x 13
• Otáčky vretena [U.min^-1]:1 670
• Otáčky vretena pre vnútorné brúsenie [U.min^-1]:10 000
• Rozsah naklápania brúsneho vreteníka [°]:± 30
• Dráha pojazdu brúsnej hlavy [mm]:180
• Delenie nóniusu [mm]:0,0025

koník

• Kužeľ koníka:MK 4
• Zdvih pinoly koníku [mm]:30

Výkony, rozmery a hmotnosti

• Výkon motora brúsneho vretena [W]:5 500
• Výkon motora pracovného vretena [W]:1 500
• Výkon motora vnútorného brúsenia [W ]:1 100
• Rozmery [mm]:4 700 x 1 900 x 1 500
• Hmotnosť [kg]:4 300

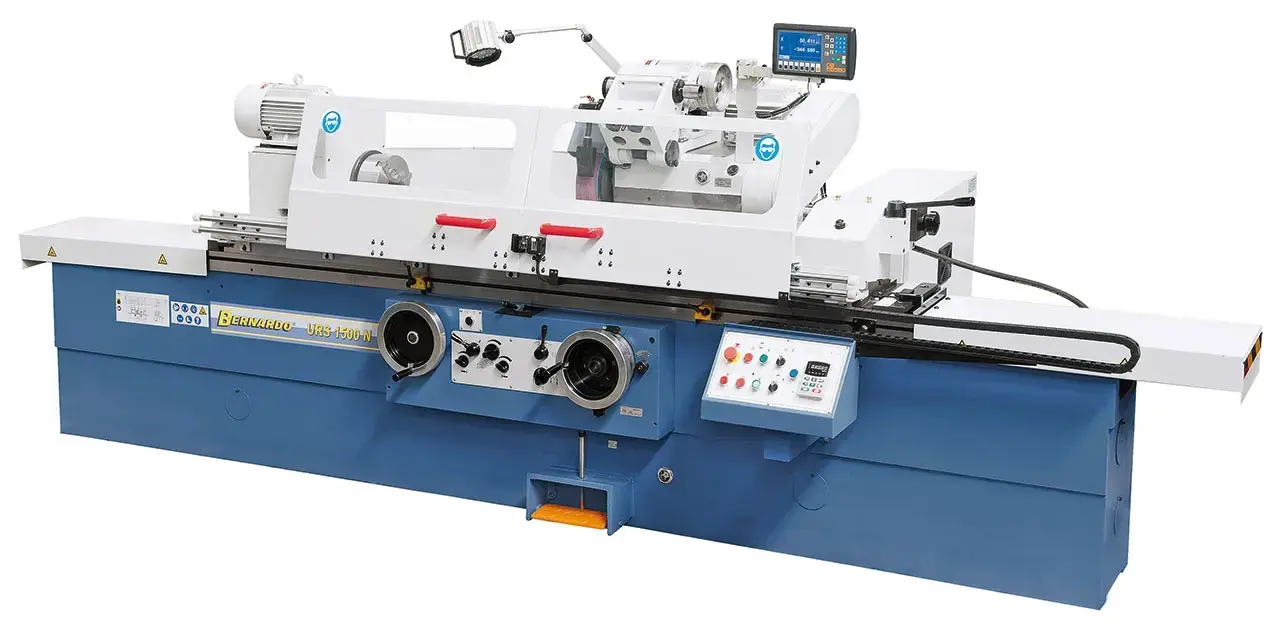

Univerzálny hrotová brúska Bernardo URS 1500 N s dig. odmeriavaním

Univerzálne brúsky na guľato typu URS 1 000 N a URS 1 500 N sú vhodnépre vonkajšie a vnútorné brúsenie až do vonkajšieho priemeru 320 mm.
Použitie brúsky je optimálna v strojárenstve pri výrobe foriem,v nástrojárňach a tiež v produkčnej malosériovej výrobe.

• Vysoká presnosť a kvalita povrchu je zabezpečená hydrodynamickým uloženímhlavného vretena, tj . vďaka olejovému filmu medzi ložiskom a vretenom nedochádzak žiadnemu kontaktu
• Stôl možno, pri brúsení kužeľov, natočiť do požadovanej polohy podľaintegrovaného merítka so stupnicou na stroji
• Presná hlava vretena a posuvný vretenník sú konštrukčne prispôsobenépre dosiahnutie čo najvyššej presnosti pri operáciách pozdĺžneho brúsení
• Silné rebrovanie a voľba tvaru steny základového stojana brúskyzaisťujú stabilitu voči výkyvom teplôt, vibrácií a chvenia
• Olejový film v ložiskách vretena znižuje vibrácie pri zachovanínajvyššej presnosti a kvality povrchu
• Pohyb stola v pozdĺžnom smere je vykonávaný ručne okolo aleboautomaticky hydraulickým posuvom
• Plynulo nastaviteľná rýchlosť posuvu s voliteľným časom oneskorenia na kon cikaždej operácie
• Vreteník brúsky možno vrátiť do pôvodnej polohy hydraulicky alebo ručným okolo
• Brúsne vreteno je obojstranne uložené vo trojsegmentových nastaviteľnýchklzných ložiskách
• Vreteník možno pre vnútorné brúsenie natáčať o 180°
• Presne brúsené a ručne Zaškrabávanie vedenie posuvu v osi X a Y.
• vedenie stola a brúsneho vretena je vykonané v profile "v" a plochom vedenie
• v sériovej výbave je dodávané digitálne odmeriavanie polohy vo 2 osiach

Súčasti dodávky radiálne brúsky Bernardo:

• Digitálne odmeriavanie ES-12 H s LCD displejom pre odmeriavanie a zobrazovanie pozícií vo 2 osiach
• Brúsny kotúč
• Príruba brúsneho kotúča
• 3-čeľusťové skľučovadlo priemer 200 mm
• Frekvenčný menič otáčok
• Pevná luneta
• Pohyblivá luneta
• Zariadenie pre vnútorné brúsenie
• LED pracovné svetlo
• Vyvažovacie stojan
• Vyvažovacie tŕň
• 2 strediaci hrotmi
• Chlad enie systém
• Ochranný kryt proti ostreku kvapaliny
• Orovnávacie brúsnych kotúčov
• Unášač obrobku
• obslužné a servisné náradie
