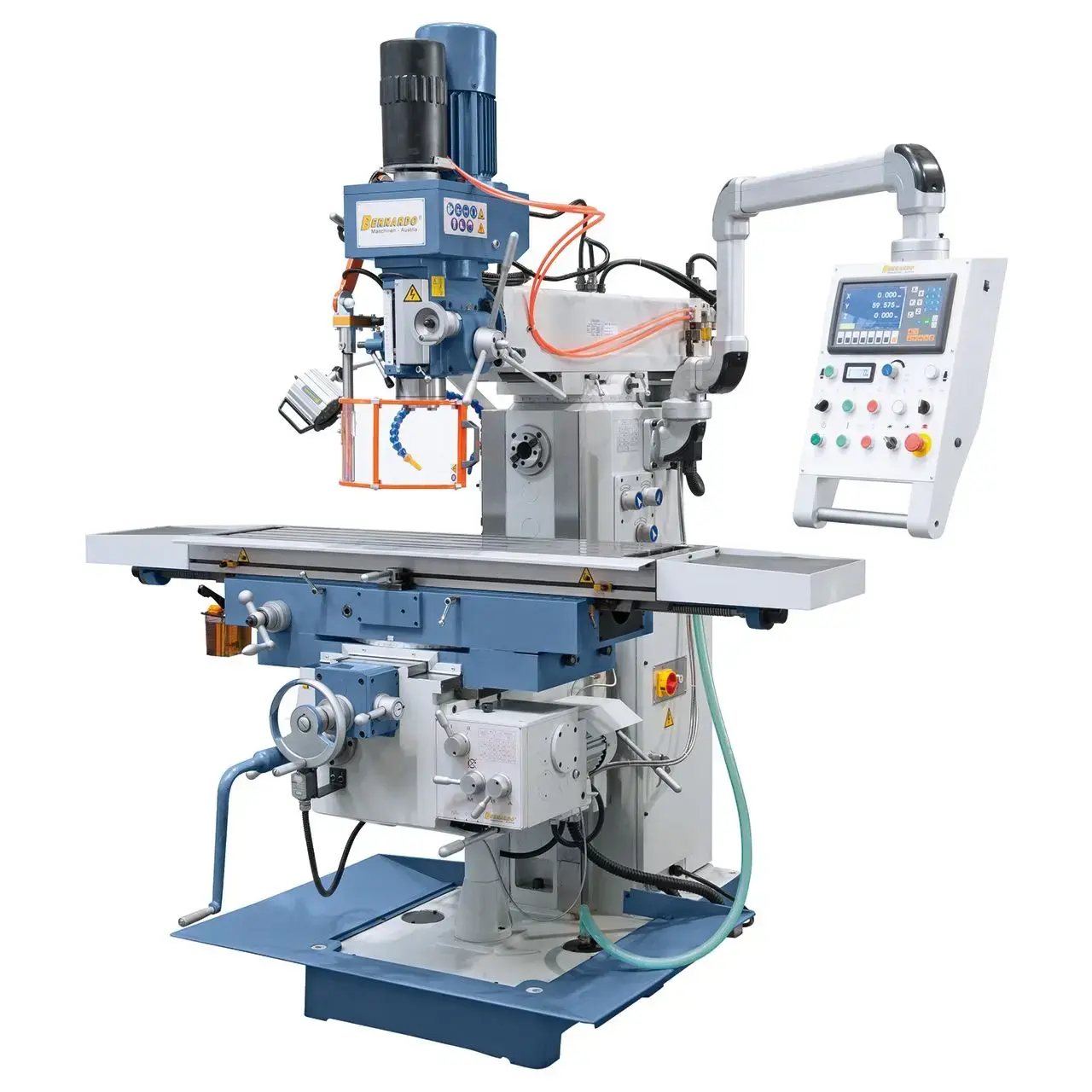

Univerzálna frézka Bernardo UWF 95 N Vario (3 - osé digitálne meranie) (BER021247XL)

• Výkon motora - vertikálny [W]:2 200
• Výkon motora - horizontálna [W]:2 200
• Napätie [V]:400
• Počet otáčok vretena - vertikálne (plynule) [U.min^-1]:(2) 110 ÷ 2 000
• Počet otáčok vretena - horizontálna [U.min^-1]:(12) 40 ÷ 1 300
• Upínanie vo vretene:ISO 40
• Zdvih pinoly [mm]:120
• Posuv pinoly [mm.U^-1]:0,08/0,15/0,25
• Veľkosť stola [mm]:1 325 × 320
• Veľkosti T-drážky [mm]:14
• Vzdialenosť vreteno/stôl max. [mm]:120 ÷ 520
• Vyloženie [mm]:150 ÷ 770
• Dráha pojazdov, (x/y/z) [mm]:1 000/290/400
• Str ojní posuv, pozdĺžny (x) [mm.min^-1]:(8) 22 ÷ 420
• Strojové posuv, priečny (y) [mm.min^-1]:(8) 22 ÷ 393
• Strojové posuv, vertikálne (z) [mm.min^-1]:(8) 6 ÷ 112
• Rýchloposuv, pozdĺžny (x) [mm.min^-1]:1 290
• Rýchloposuv, priečny (y) [mm.min^-1]:1 208
• Rýchloposuv, vertikálne (z) [mm.min^-1]:513
• Natáčanie krížového stola [°]:± 45 °
• Natáčanie frézovacie hlavy [°]:± 90 °
• Rozmery (š x h x v) [mm]:2 030 × 1 960 × 2 400
• Hmotnosť [kg]:2 075

Vŕtačko-frézka Bernardo UWF 95 N s pneumatickým upínaním nástrojov

Univerzálna frézka Bernardo UWF 95 N poskytuje oproti Bernardo UWF 90 väčšíkrížový stôl, rozšírený rozsah a jednoduché použitie automatického vŕtacieho posuvu.
Tento model frézky Bernardo je vybavený posuvom v osi X 1000 mm a pneumatickým upínaním nástrojov.

• Strojné posuvy stola (8 stupňov) vo všetkých osiach s rýchloposuvom
• Rozmerný (1325 x 320 mm) krížový stôl s T-drážkami
• Zvýšená produktivita práce vďaka digitálnemu odmeriavanie polohy vo všetkých 3 osiach
• Veľký rozsah použitia pomocou horizontálneho vretena
• Strojový posuv pinoly (0,08 až 0,25 mm/ot) v základnej dodávke frézky
• Rozsiahle príslušenstvo zahrnuté v základnej výbave
• Tichý chod stroja vďaka prevodom bežiacim v olejovej kúpeli>
• Masívne obdĺžnikové vedenia v osiach Y a z
• Tuhá základňa stroja z liatiny pre pokojný prevádzku bez vibrácií
• Pravý a ľavý chod vretena pre rie Zani závitov
• Možnosti univerzálne použitie frézky: drážkovanie, rovinné frézovanie, vŕtanie
• Obojstranne natáčacie frézovacia hlava pre uhlové vŕtanie, frézovanie úkosov, atď.

Súčasti dodávky frézky Bernardo

• Digitálne odmeriavanie pre 3-osi
• Upínacia skrutka M 16 vo vretene
• Horizontálne axiálne ložisko
• Frekvenčný menič otáčok
• Nastaviteľný ochranný kryt
• ochranný kryt pre horizontálne frézovanie
• Dlhý frézovací tŕň ISO 40/27 mm
• Dlhý frézovací tŕň ISO 40/40 mm
• Redukcia ISO 40/MK 4
• Redukcia ISO 40/MK 3
• Redukcia ISO 40/MK 2
• Redukcia ISO 40/B 18
• Chladiaci systém
• Pneumatické upínanie nástrojov (DIN 2080)
• LED pracovné svetlo
• Servisné a obslužné náradie
