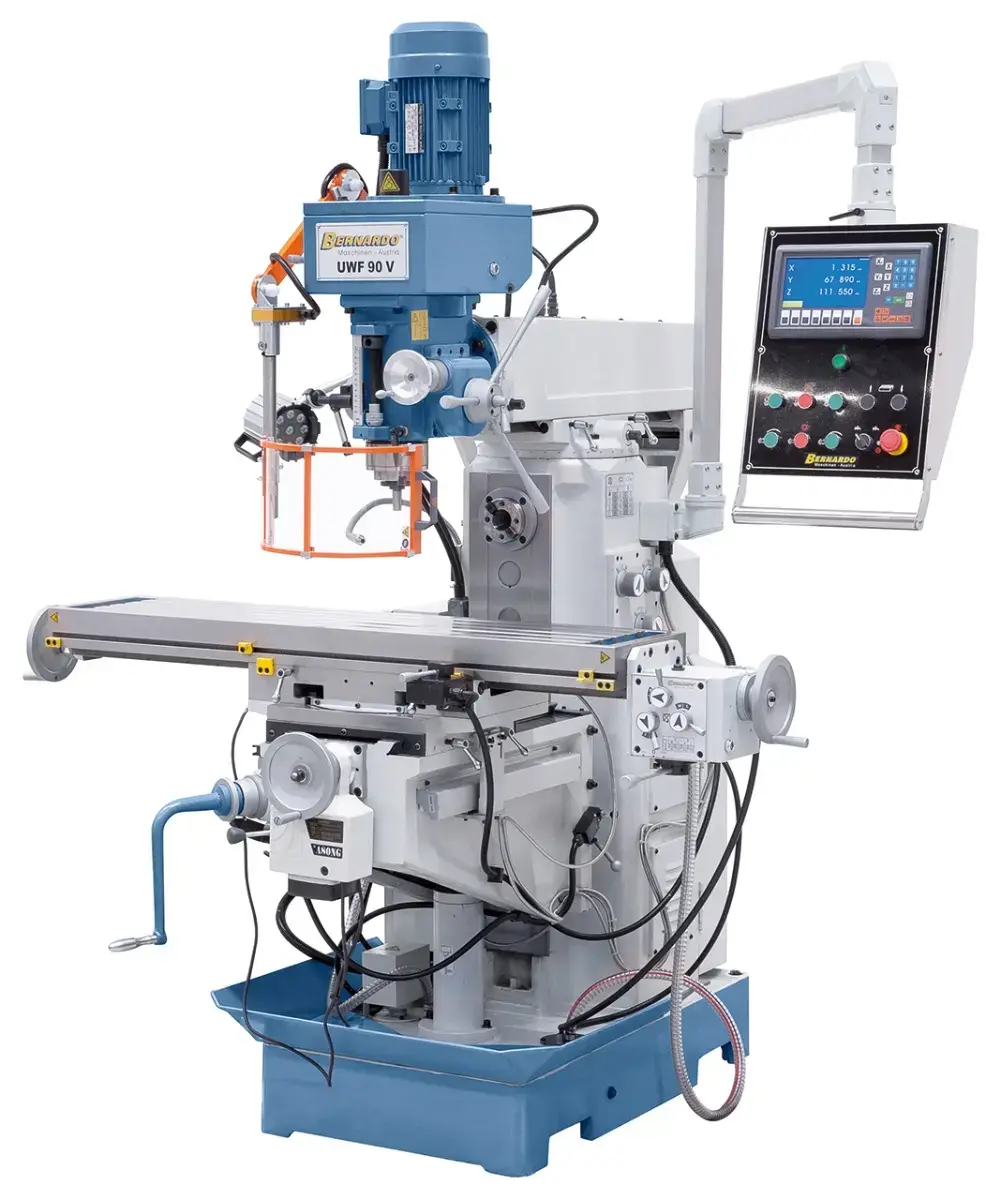

Univerzálna frézka Bernardo UWF 90 V. Digitálne odmeriavanie (BER021230XL)

• Výkon motora (vertikálne vreteno) [W]:2 200
• Výkon motora (horizontálne vreteno) [W]:2 200
• Veľkosť stola [mm]:1 270 x 280
• Upnutie vretena:ISO 40
• Počet otáčok vretena (vertikálne) [U.min^-1]:(8) 90 ÷ 2 000
• Počet otáčok vretena (horizontálne) [U.min^-1]:(12) 40 ÷ 1 300
• Zdvih pinoly [mm]:120
• Posuv pinoly [mm.U^-1]:0,08 - 0,15 - 0,25
• Dráha pojazdu pozdĺžne (x) [mm]:750 *
• Dráha pojazdu priečne (y) [mm]:230
• Dráha pojazdu vertikálne (z) [mm]:300
• Vzdialenosť vreteno/stôl [mm]:125 ÷ 425
• Vyloženie [mm]:240 ÷ 740
• Hlava vretena natáčacie [°]:± 90
• Stôl - rozsah vyklopenia [°]:± 45
• Rozsah posuvu pozdĺžne [mm.min^-1]:(8) 32 ÷ 700
• Rýchloposuv (os Z) [mm.min^-1]:660
• Veľkosť T-drážok [mm ]:14
• Rozmery (š x h x v) [mm]:1 750 x 1 500 x 2 200
• Hmotnosť ca . [kg]:1 310

Univerzálne frézky UWF 90 V sú špeciálne navrhnuté pre hospodárnu výrobujednotlivých obrobkov a malých sérií s vysokou presnosťou.
Sú vybavené digitálnym odmeriavaním pre všetky 3 osi, posuvy (vrátane rýchloposuvu)v osiach X a Y, polohovacím motorom zdvihu stola v osi Z a automatickým posuvom vretena.
Vzhľadom k veľkej prívetivosti pre užívateľov je tento model vhodný najmä prestrojárstvo, výstavbu zariadení, výrobu a výrobu jednotlivých dielov.

• Všestranné možnosti použitia v všeobecnom strojárstve, výrobe, kusovej výrobe, ...
• Štandardné s automatickým posuvom stola v osi X a Y a funkciou rýchleho posuvu
• Polohovacie motor pre osu Z je súčasťou dodávky
• súčasťou dodávky je automatický posuv pinoly ( 0,08 ÷ 0,25 mm/ot.)
• Robustný stojan pre prácu bez vibrácií
• Zvýšená produktivita vďaka štandardnému digitálnemu zobrazovaniu 3 os
• Hladký chod vďaka zemným ozubeným kolesám v olejovom kúpeli>
• Ideálne pre jednoduché i malé série

Súčasti dodávky univerzálne frézky Bernardo

• Digitálne odmeriavanie a zobrazenie polohy ES-12 H s LCD displejomv osiach X/Y/Z
• Upínacia skrutka M 16 vo vretene
• Chladiaci systém
• Automatický posuv stola v Osake h X/Y
• Polohovacie motor pre osu Z
• Redukcia ISO 40/B 18
• Redukcia ISO 40/MK 3
• Redukcia MK 3/MK 2
• Redukcia ISO 40/B 18
• Dlhý frézovací tŕň ISO 40/27 mm
• Dlhý frézovací tŕň ISO 40/32 mm
• horizontálne oporné ložisko
• Nastaviteľný ochranný kryt
• ochranný kryt pre horizontálne frézovanie
• LED pracovné svetlo
• Servisné a obslužné náradie
