Univerzálna frézka Bernardo UWF 90 s digitálnym odmeriavaním (BER021227XL0)

• Výkon motora (vertikálne vreteno) [W]:850/1 500
• Výkon motora (horizontálne vreteno) [W]:2 200
• Veľkosť stola [mm]:1 270 x 280
• Upnutie vretena:ISO 40
• Počet otáčok vretena (vertikálne) [U.min^-1]:(8) 115 ÷ 1 750
• Počet otáčok vretena (horizontálny) [U.min^-1]:(12) 40 ÷ 1 300
• Zdvih pinoly [mm]:125
• Dráha pojazdu pozdĺžne (x) [mm]:750
• Dráha pojazdu pozdĺžne (x) [mm]:750 *
• Dráha pojazdu priečne (y) [mm]:230
• Dráha pojazdu vertikálne (z) [mm]:300
• Vzdialenosť vreteno/stôl [mm]:35 ÷ 350
• Vyloženie [mm]:170 ÷ 750
• Hlava vretena natáčacie [°]:± 90
• Stôl - rozsah vyklopenia [°]:± 45
• Rozsah posuvu pozdĺžne [mm.min^-1]:(8) 32 ÷ 700
• Rýchloposuv (os Z) [mm.min^-1]:660
• Veľkosť T-drážok [mm]:14
• Rozmery (š x h x v) [mm]:1 750 x 1 500 x 2 200
• Hmotnosť ca. [kg]:1 300

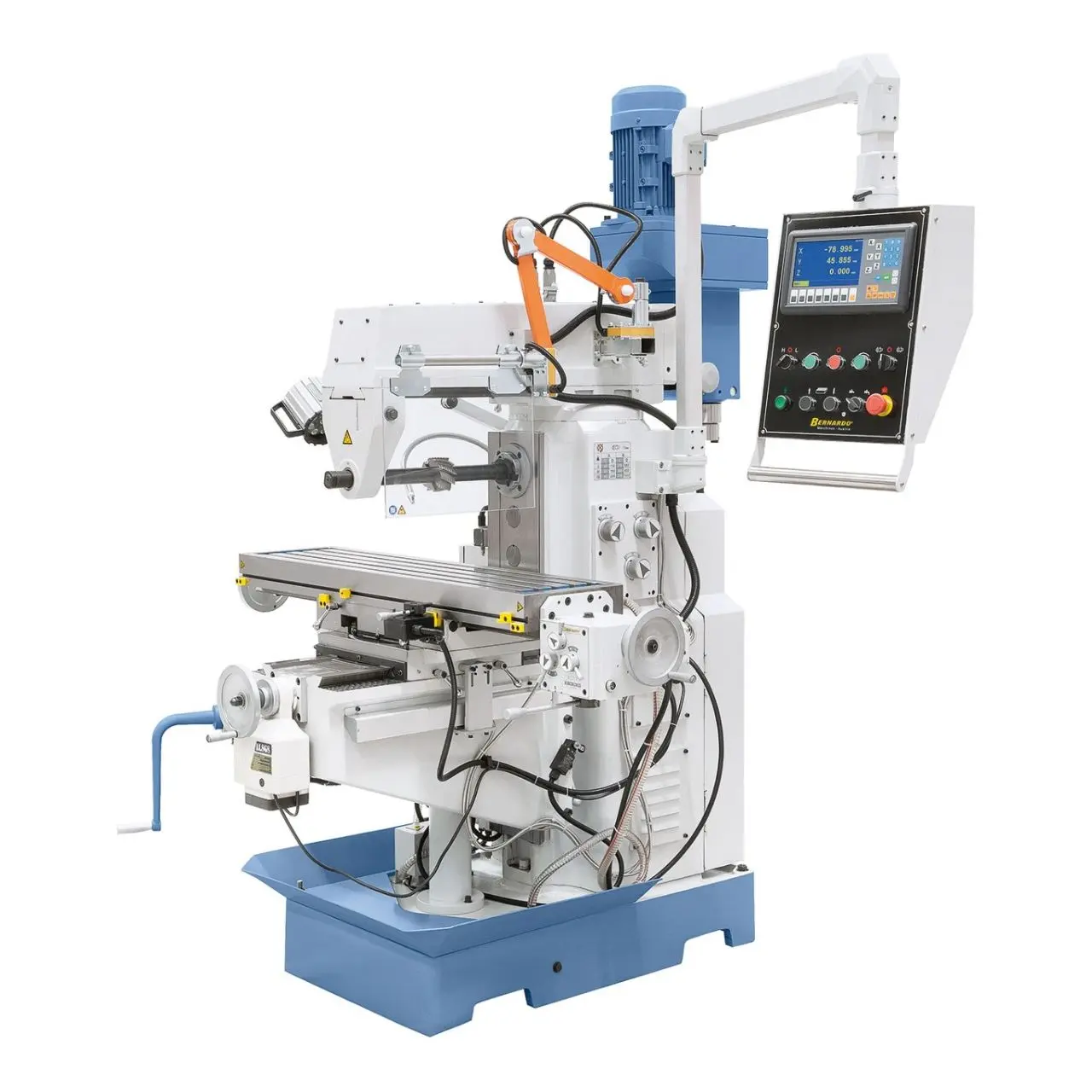

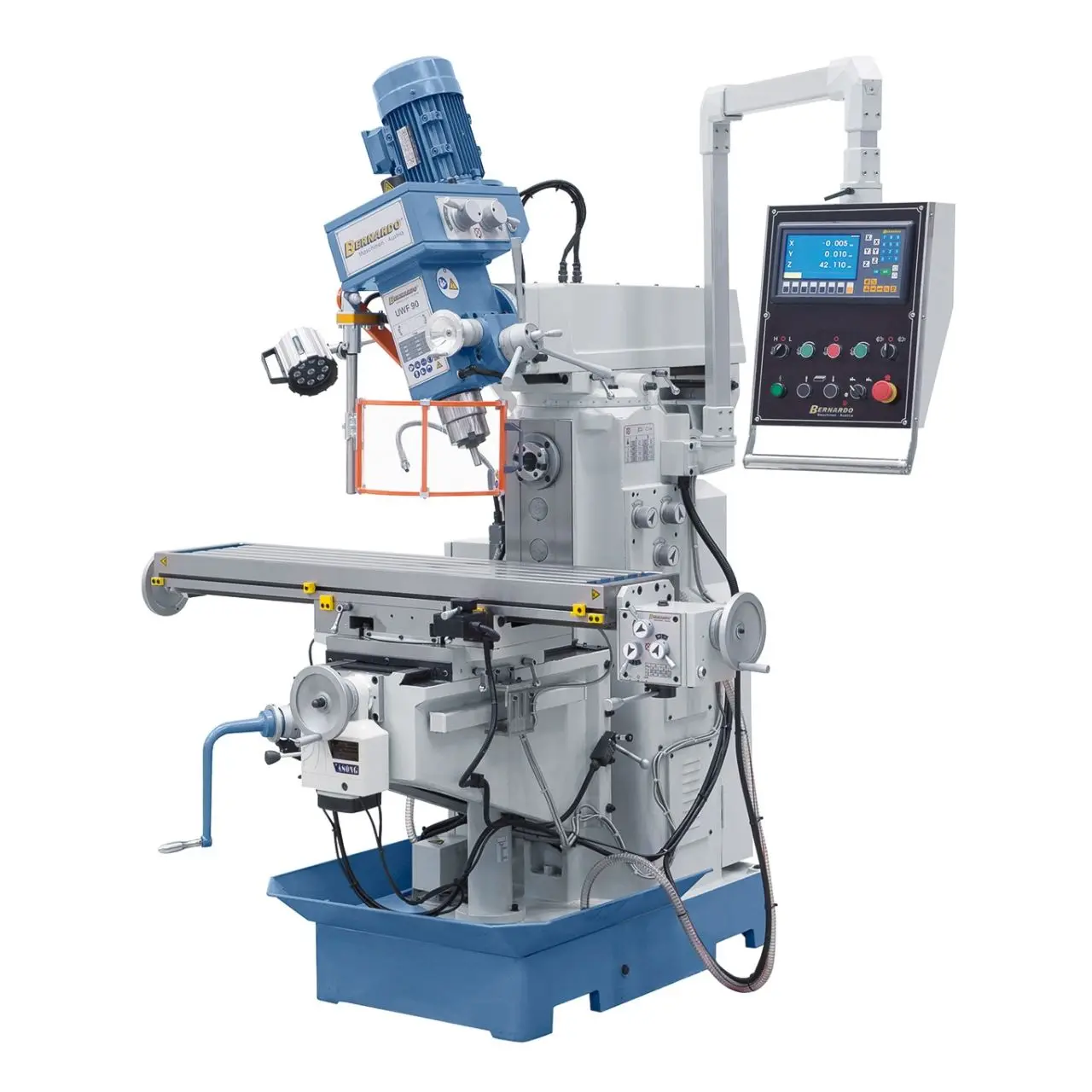

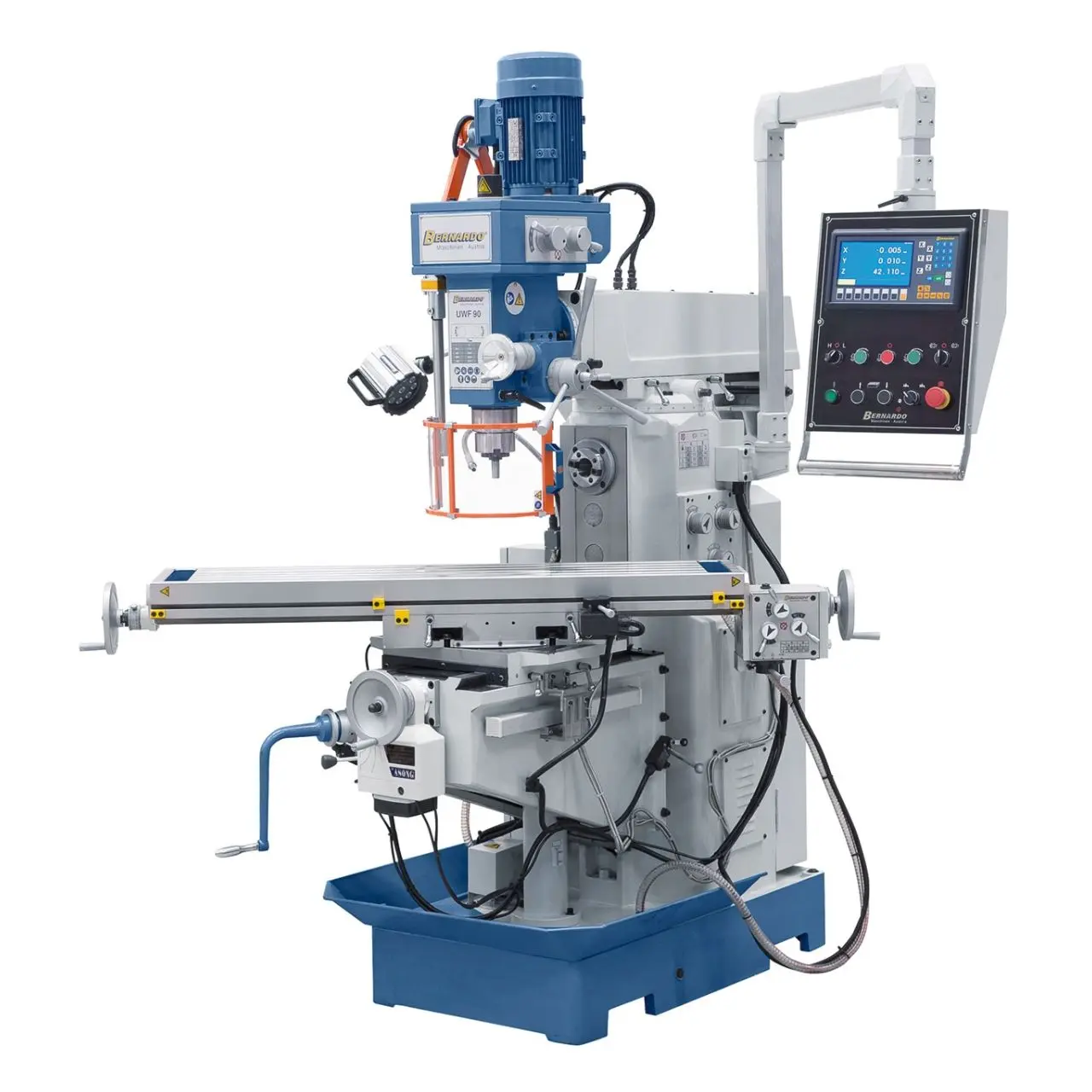

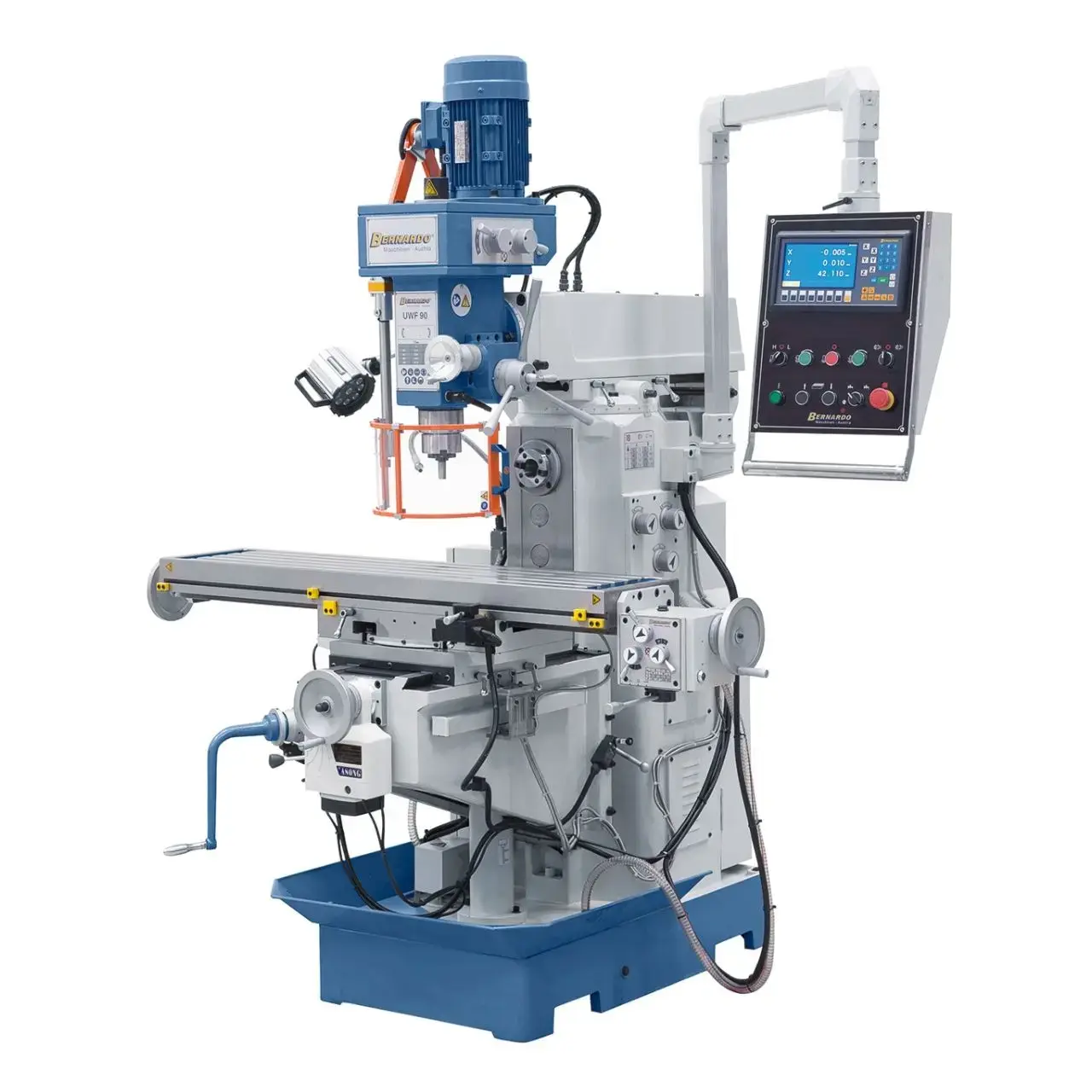

Univerzálna frézka Bernardo UWF 90 s digitálnym odmeriavaním

Univerzálne frézky UWF, s novým digitálnym odmeriavaním s LCD displejom pre všetky 3 osi, sú vybavené posuvy (vrátane rýchloposuvu) v osiach X a Y, polohovacím motorom zdvihu stola v osi Z.
Svojou ponukou možností ovládania posuvov doplnenú o využití rozsiahleho dodávaného príslušenstva sú veľmi vhodným typom na využitie v mechanických dielňach, opravárenských prevádzkach a oblastiach nástrojárske výroby.

• Optimálne pre kusovú a malosériovú výrobu
• Vysoká presnosť behu vretena v presných kuželíkových ložiskách
• Pravý a ľavý chod vretena vhodný pre rezanie závitov

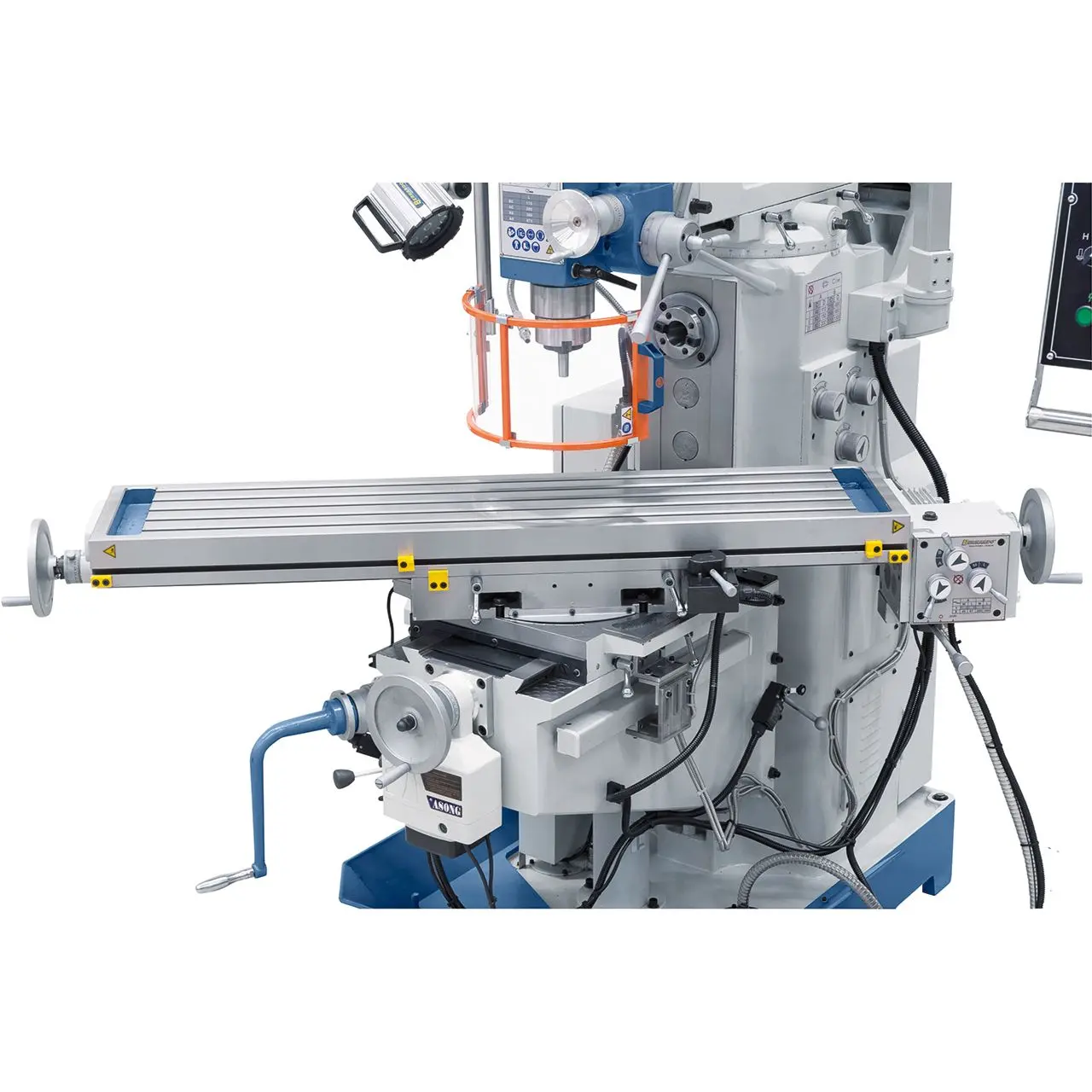

• Rozmerný krížový stôl s T-drážkami a opracovanú upínacie plochou

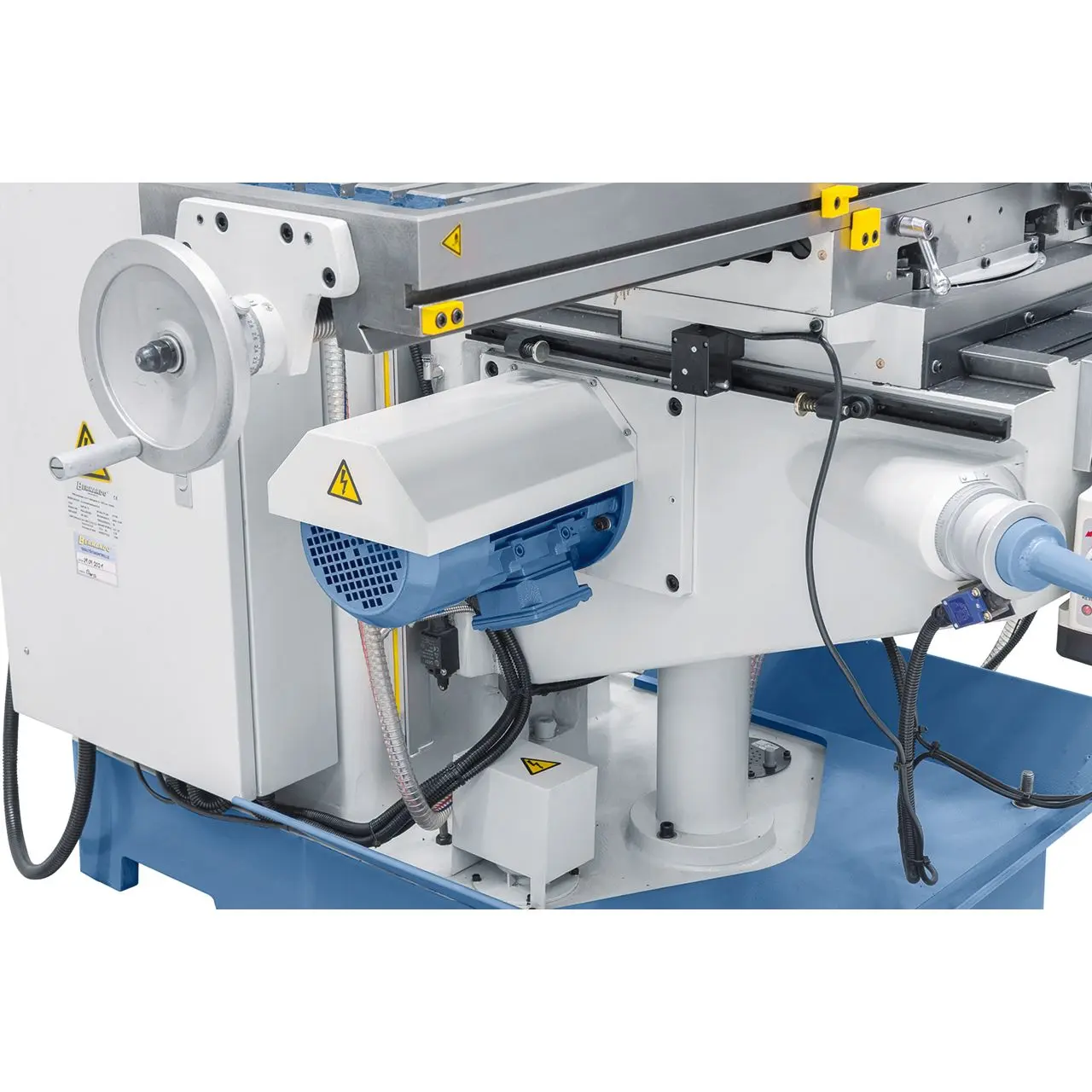

• Polohovacie motor pre osu Z

• Základňa stroja v ťažkom prevedení z liatiny pre prácu bez vibrácií
• Rybinové vedenie na osiach X, Y, Z s vymedzením vôľou klinovými lištami
• Veľký rozsah otáčok a veľkosti posuvu

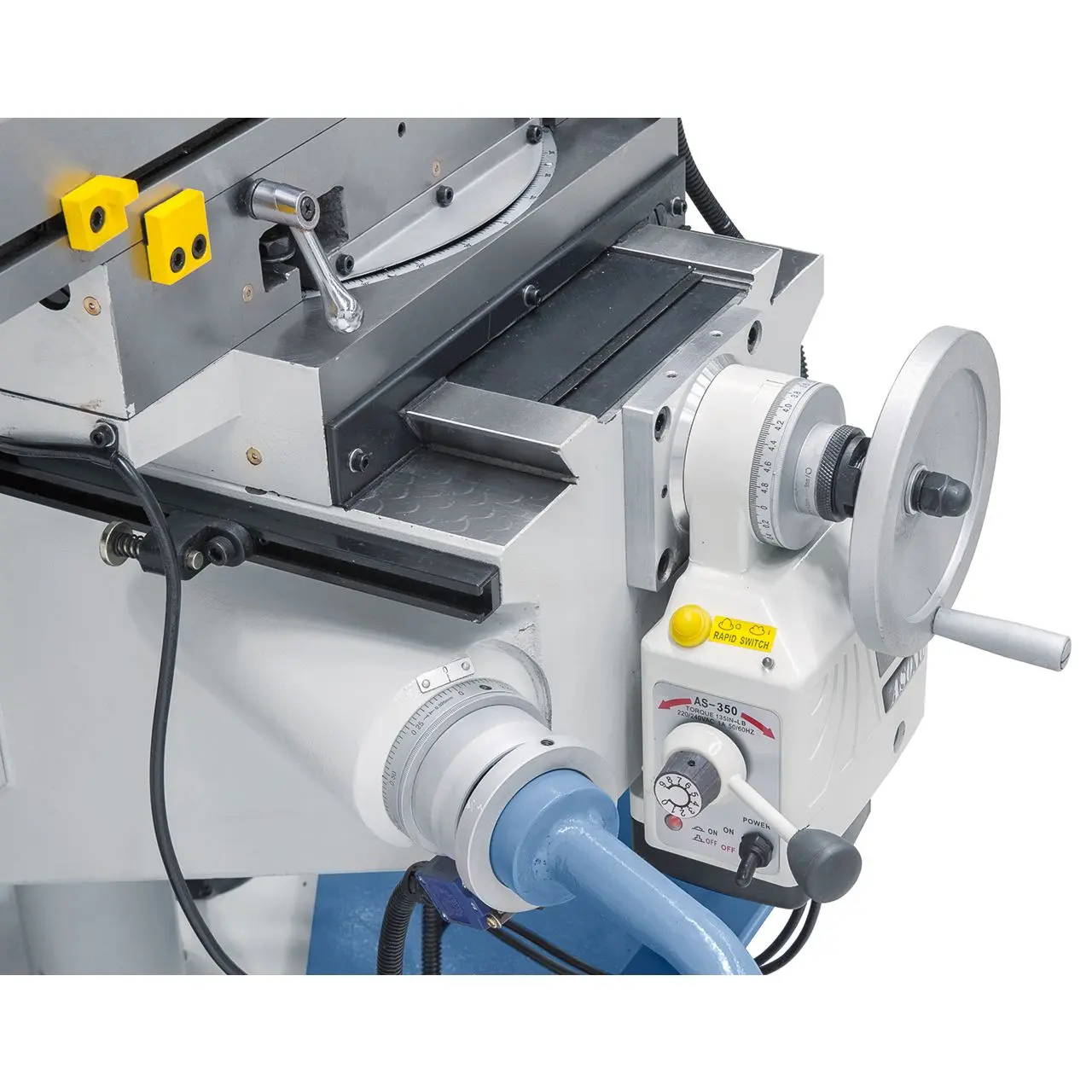

• Frézka je vybavená automatickým posuvom (vrátane rýchloposuvu) stola v osiach X/Y
• Digitálne odmeriavanie polohy pre všetky tri osi

Súčasti dodávky univerzálne frézky Bernardo

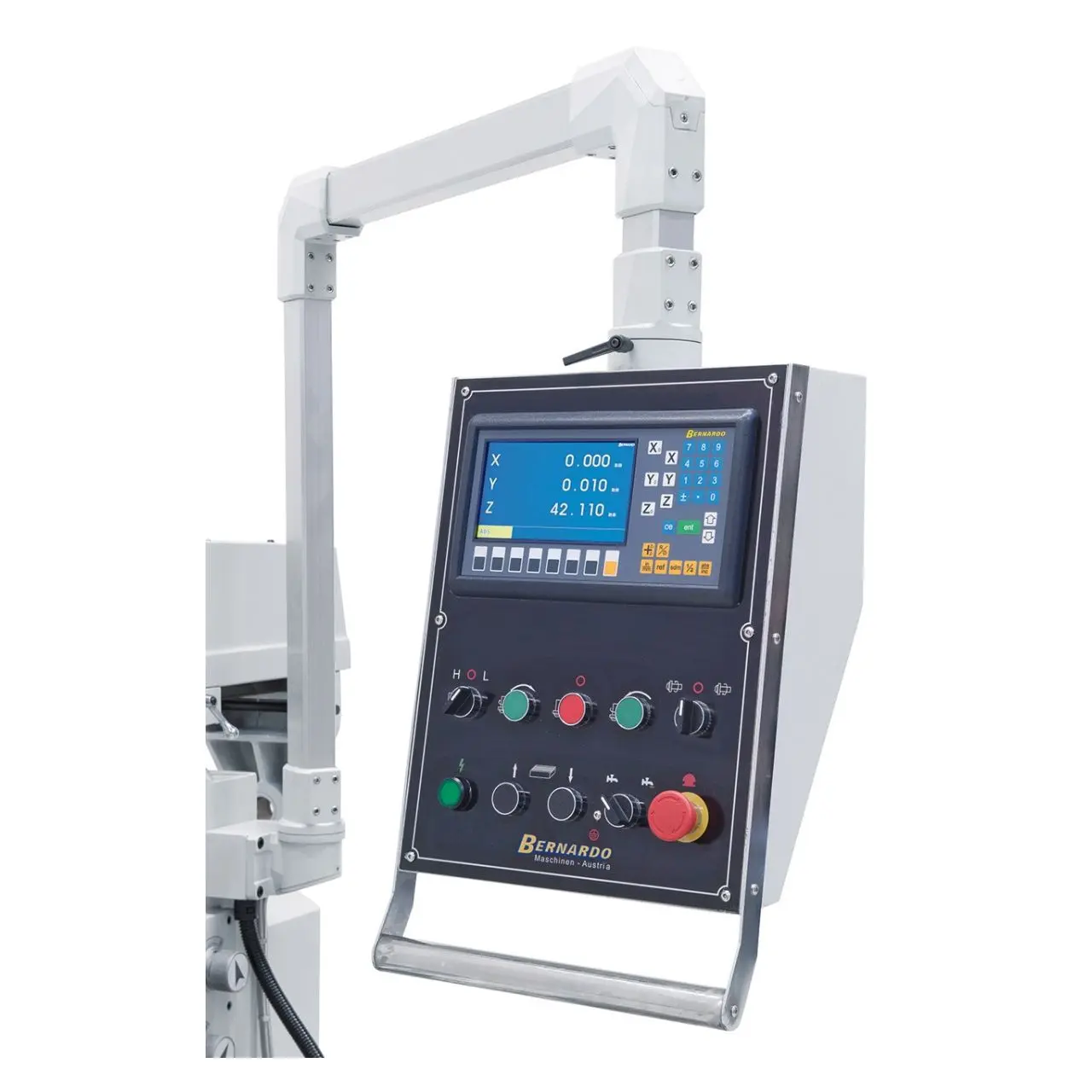

• Digitálne odmeriavanie a zobrazenie polohy ES-12 H s LCD displejomv osiach X/Y/Z
• Upínacia skrutka M 16 vo vretene
• chladiaci systém
• Automatický posuv stola v osiach X/Y
• Polohovacie motor pre osu Z
• Redukcia ISO 40/MK 3
• Redukcia MK 3/2
• Redukcia ISO 40/B 18
• Dlhý frézovací tŕň 27 mm
• Horizontálne oporné ložisko
• Nastaviteľný ochranný kryt

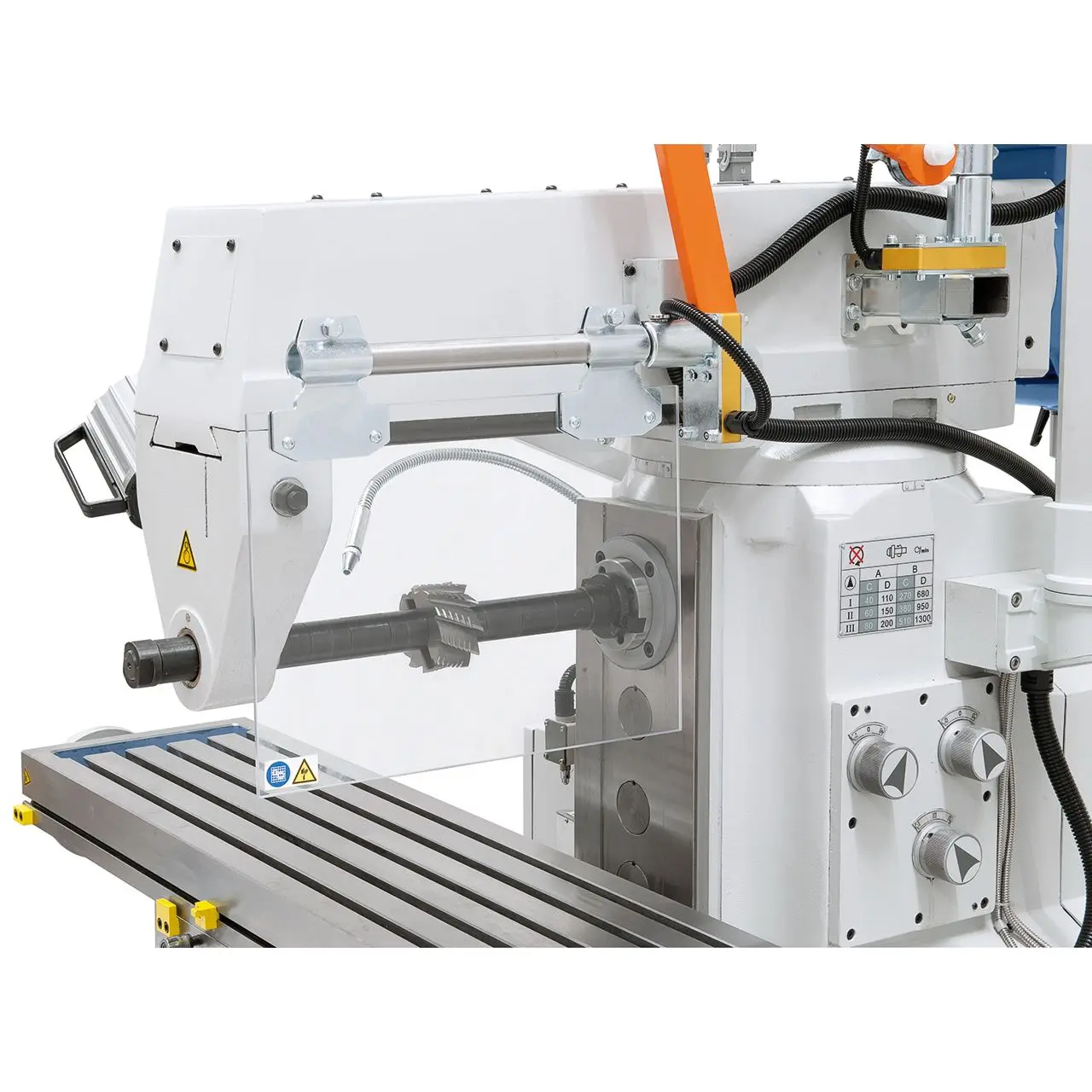

• Ochranný kryt pre horizontálne fréz ovanie
• LED pracovné svetlo
• Servisné a obslužné náradie
