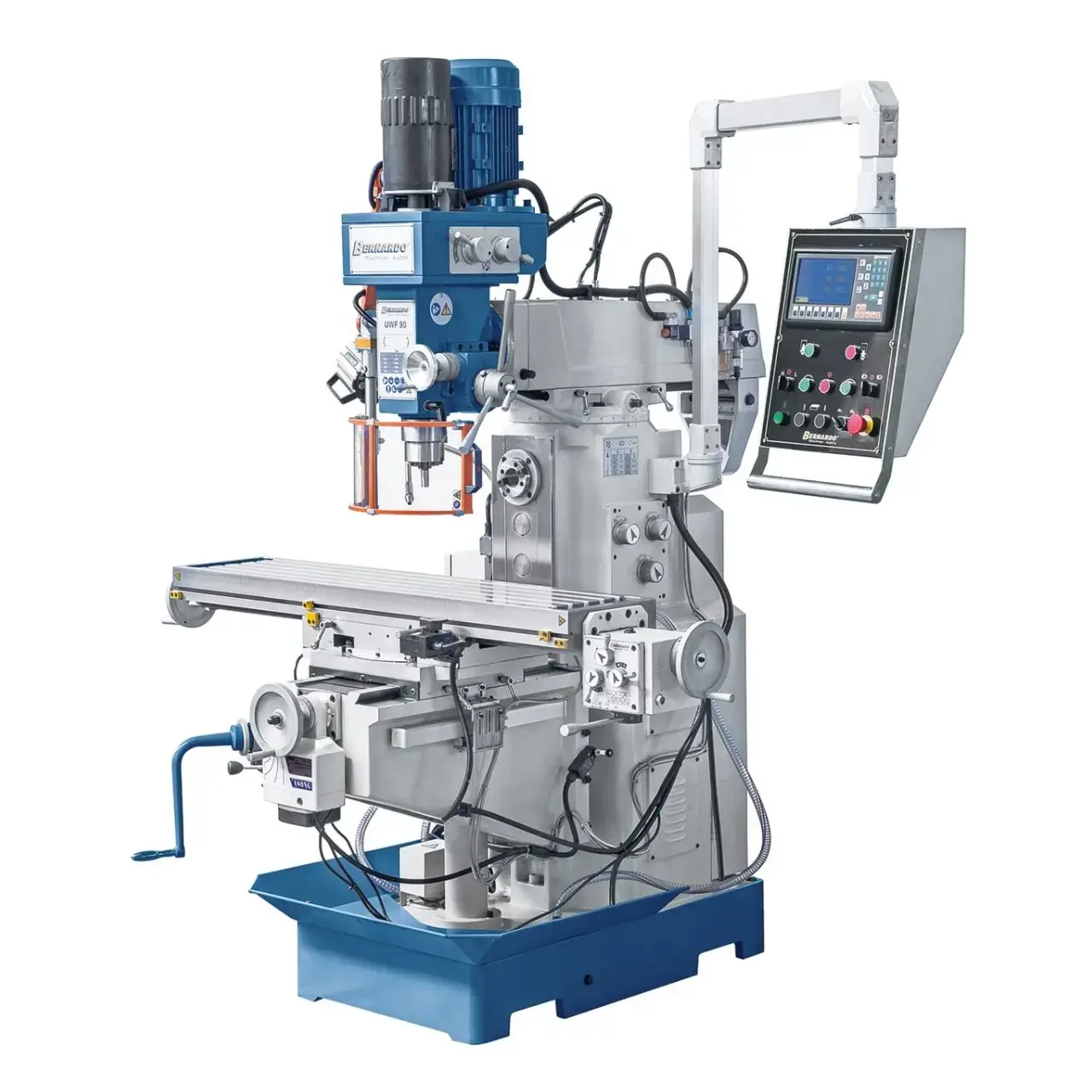

Univerzálna frézka Bernardo UWF 90. Digitálne odmeriavanie a pneumatickým upínaním (BER021228XL0)

• Výkon motora (vertikálne vreteno) [W]:850/1 500
• Výkon motora (horizontálne vreteno) [W]:2 200
• Veľkosť stola [mm]:1 270 x 280
• Upnutie vretena:ISO 40
• Počet otáčok vretena (vertikálne) [U.min^-1]:(8) 115 ÷ 1 750
• Počet otáčok vretena (horizontálny) [U.min^-1]:(12) 40 ÷ 1 300
• Zdvih pinoly [mm]:125
• Dráha pojazdu pozdĺžne (x) [mm]:720
• Dráha pojazdu pozdĺžne (x) [mm]:750 *
• Dráha pojazdu priečne (y) [mm]:240
• Dráha pojazdu vertikálne (z) [mm]:300
• Vzdialenosť vreteno/stôl [mm]:35 ÷ 350
• Vyloženie [mm]:170 ÷ 750
• Hlava vretena natáčacie [°]:± 90
• Stôl - rozsah vyklopenia [°]:± 45
• Rozsah posuvu pozdĺžne [mm.min^-1]:(8) 32 ÷ 700
• Rýchloposuv (os Z) [mm.min^-1]:660
• Veľkosť T-drážok [mm]:14
• Rozmery (š x h x v) [mm]:1 750 x 1 500 x 2 200
• Hmotnosť ca. [kg]:1 300

Univerzálna Frézka Bernardo UWF s digitálnym odmeriavaním a pneumatickým upínaním nástrojov

• Frézka je vybavená posuvy pre osi x a y a polohovacím motorom zdvihu stola v osi Z
• Tento stroj je vďaka svojej základnej výbave všestranným pomocníkom pre mechanické dielne, opravárenské prevádzky, strojárstvo, ...
• Automatický posuv stola pre os X, Y a rýchloposuv v základnej výbave
• Rozmerný krížový stôl s T-drážkami a presne opracovaným povrchom
• Základňa stroja je odliata z liatiny a znižuje vibrácie pri obrábaní
• Rybinové vedenie všetkých 3 osí s vymedzením vôľou klinovými lištami
• Polohovacie motor pre posuv stola v osi Z
• Veľký rozsah otáčok a veľkosťou posuvu
• Frézka je vhodná pre kusovú a malosériovú výrobu
• Vysoká presnosť vretena použitím kuželíkových ložísk
• Smer otáčania vretena vpravo-vľavo pre rezanie závitov

Súčasti dodávky univerzálne frézky Bernardo

• Digitálne odmeriavanie a zobrazenie polohy ES-12 H s LCD displejom v osiach x / y / z
• Pneumatické upínanie nástrojov
• Upínacia skrutka M 16 vo vretene
• LED pracovné svetlo
• Chladiaci systém
• Automatický posuv stola v osiach X / Y
• Polohovacie motor pre osu Z
• Adaptér ISO 40 / B 18, ISO 40 / MK 3
• Redukcia MK 3 / MK 2
• Redukcia ISO 40 / B 18
• Dlhý frézovací tŕň 27 mm
• Horizontálne oporné ložisko
• Nastaviteľný ochranný kryt
• Ochranný kryt pre horizontálne frézovanie
• Servisné a obslužné náradie
