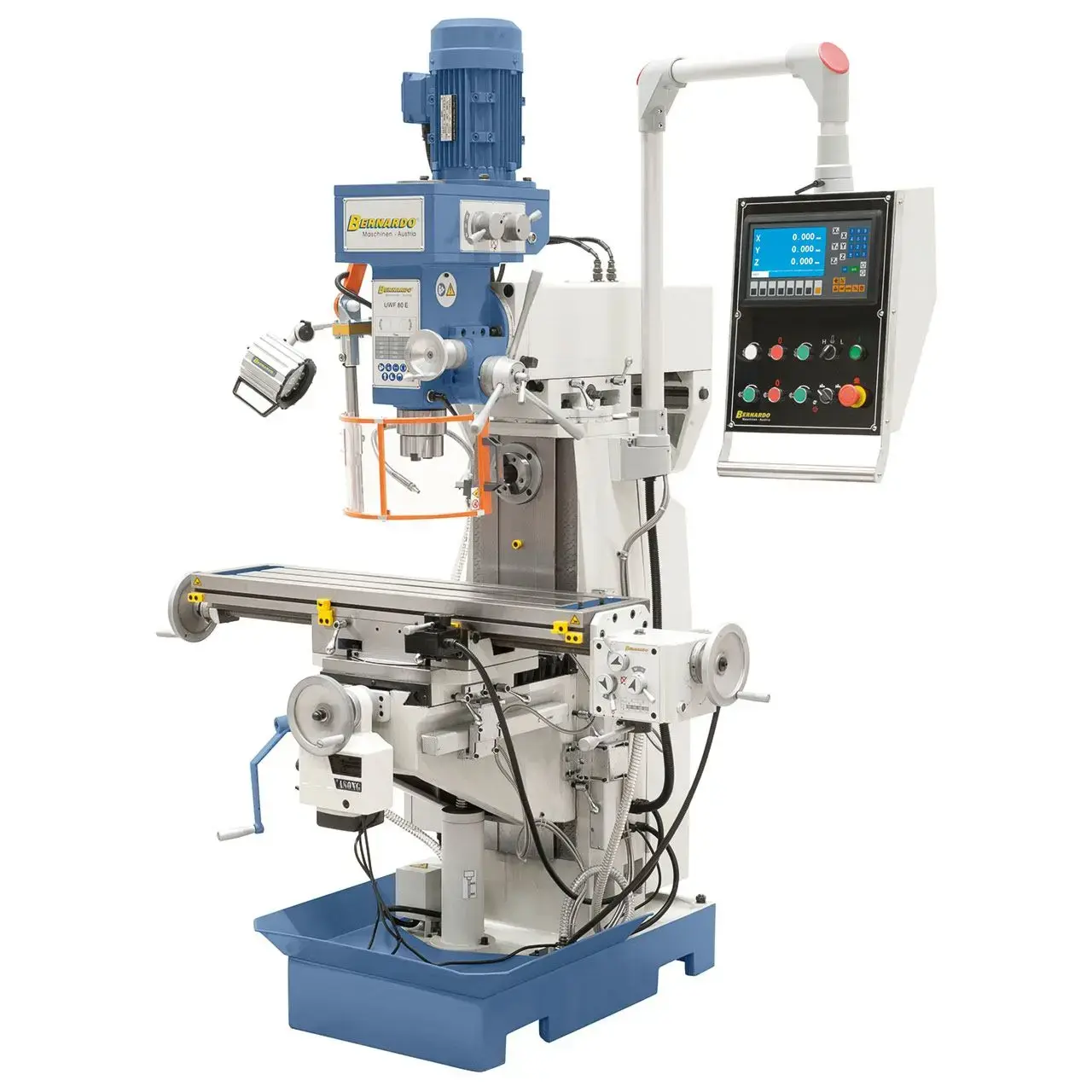

Univerzálná frézka Bernardo UWF 80 E. Digitálne odmeriavanie a posuv osy Y (BER021211BXL)

• Výkon motora (vertikálne vreteno) [W]:850/2 220
• Výkon motora (horizontálne vreteno) [W]:2 200
• Napätie [V]/[Hz]:400/50
• Veľkosť stola [mm]:1 000 x 240
• Upínanie vo vretene:ISO 40
• Počet otáčok vretena (vertikálne) [U.min^-1] :(8) 115 ÷ 1 750
• Počet otáčok vretena (horizontálne) [U.min^-1]:(9) 60 ÷ 1 350
• Zdvih pinoly [mm]:125
• Dráha pojazdu - pozdĺžne (x) [mm]:590
• Dráha pojazdu - priečne (y) [mm]:180
• Dráha pojazdu - vertikálne (z) [mm]:320
• Vzdialenosť vreteno/stôl [mm]:0 ÷ 375
• Vyloženie [mm]:230 ÷ 685
• Naklopenia stola [°]:± 45
• Naklopenia hlavy [°]:± 90
• Rozsah posuvu [mm.min^-1]:(8) 32 ÷ 700
• Šírka T-drážky [mm]:16
• Rozmery (š x h x v) [mm]:1 500 x 1 430 x 2 100
• Hmotnosť ca. [kg]:980

Univerzálna frézka Bernardo UWF 80 E s digitálnym odmeriavaním a posuvom osi X, Y

Robustný univerzálny frézka UWF 80 E je svojou kombináciou horizontálne a vertikálne uložených vretien vhodná pre kusovú i malosériovú výrobu.
S pomocou stola s rozmermi 1000 x 240 mm je možno obrábať aj veľmi rozmerné obrobky.

• Rozšírené možnosti využitia stroja pomocou horizontálneho a vertikálneho vretena
• Frézovací stôl je otočný ± 45° (vpravo-vľavo)
• Vysoká presnosť chodu vretena ≤ 0,015 mm - presná kuželíkové ložiská
• Komfortné a prehľadné ovládacie prvky pre jednoduché a rýchle prispôsobenie otáčok

• Natáčacie frézovacia hlava ± 90°
• Upínacia plocha stola 1000 x 240 mm
• Automatický posuv stola v osi X a Y vrátane rýchloposuvu je súčasťou dodávky stroja
• Frézovanie: pristavenie pinoly do zábere ručným kolieskom
• Vŕtanie: pristavenie pinoly do záberu vratidlovým okolo
• Prepínanie hrubého ručného posuvu na jemný pomocou spojky
• Pravý a ľavý smer otáčania vhodný pre rezanie závitov
• Nastaviteľné vo denie prevodové hlavy v rybinových drážkach
• Presne opracovaný krížový stôl s T-drážkami
• Mnohostranné využitie frézky vďaka horizontálnemu vretene

• Súčasťou dodávky jedigitálne odmeriavanie polohy ES-12 H s LCD displejom v osiach X/Y/Z

Súčasti dodávky univerzálne frézky Bernardo

• Upínacia skrutka M 16 vo vretene
• LED pracovné osvetlenie
• Chladiace zariadenie
• Strojové posuv frézovacieho stola v osi X. Rozsah posuvu osi X sa zníži na hodnotu 500 mm
• Automatický posuv frézovacieho stola v osi Y
• Redukcia ISO 40/MK 3
• Redukcia ISO 40/MK 2
• Redukcia ISO 40/B 18

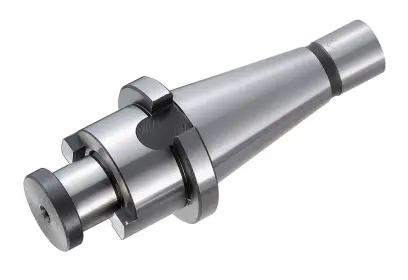

• Dlhý frézovací tŕň ISO 40/27 mm
• Horizontálne oporné ložisko
• 3osé digitálne odmeriavanie s LCD displejom
• Nastaviť elný ochranný kryt
• Ochranný kryt pre horizontálne frézovanie
• Servisné a obslužné náradie
