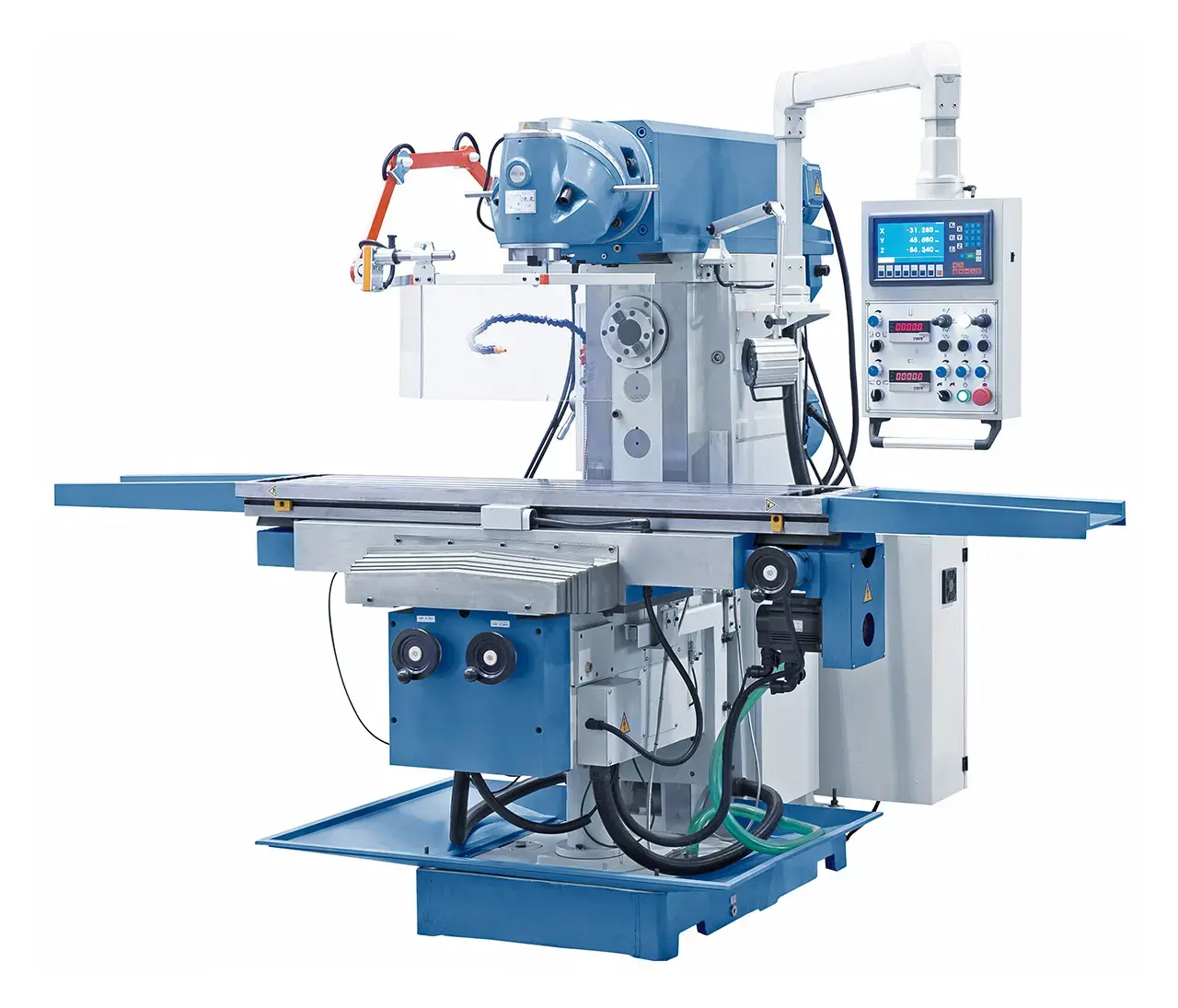

Univerzálna frézka Bernardo UWF 200 Servo so servomotormi pre posuvy (BER021293XL)

Univerzálna frézka Bernardo so servomotormi na posuv a digitálnym meraním všetkých 3 osí

• Univerzálna frézka určená na obrábanie obrobkov do 300 kg
• Vďaka stabilnej a ťažkej konštrukcii zo sivej liatiny a vysokej tuhosti konštrukcie strojových skupín spĺňa tento model najlepšie predpoklady na presnú prácu
• Medzi hlavné vlastnosti tohto stroja patrí servopohon s elektronickými ručnými kolieskami vo všetkých osiach a plynulá regulácia otáčok
• Plynulá regulácia posuvu a rýchloposuvu pre všetky osi poháňané servomotormi
• Presná prevádzka guľôčkových skrutiek vo všetkých troch osiach
• Variabilné nastavenie rýchlosti horizontálneho a vertikálneho vretena s optimálnym krútiacim momentom
• Kalené a presne brúsené vedenia zabezpečujú vysokú presnosť práce
• Štandardne dodávané s 3 elektronickými ručnými kolieskami pre ručné ovládanie pohyb vo všetkých osiach
• Veľký priečny stôl s T-drážkami a presne opracovaným povrchom
• Centrálne mazanie vodiacich dráh
• Nastavenie požadovaných rýchlostí posuvu pomocou potenciometra na ovládacom paneli
• Rýchly posuv v osiach X, Y, Z môže znížiť stratu výrobného času
• Masívne obdĺžnikové vedenia v osi Y, rybinové vedenia v osiach X a Z zabezpečujú zvýšenú stabilitu

Komponenty univerzálnej frézky Bernardo

• 3-osový digitálny merací systém ES-12 H s LCD displejom
• Elektronické kolieska na ručné ovládanie
• Plynulý posuv vo všetkých osiach
• Upínacie vreteno M 24
• LED pracovné svetlo
• Chladiace zariadenie
• Horizontálne podporné ložisko
• Chladiaca vaňa
• Univerzálne ochranné zariadenie
• Dlhý frézovací tŕň ISO 50 / 27 mm, ISO 50 / 32 mm
• Kombinovaný upínací tŕň ISO 50/40 mm
• Redukčné puzdro ISO 50 / MK 4
• Automatické centrálne mazanie
• Obslužné nástroje
• Obslužné a servisné nástroje

Technické parametre frézky Bernardo

• Výkon motora (horizontálne vreteno) [W]: 7 500
• Príkon motora (vertikálne vreteno) [W]: 5 500
• Výkon servomotora [W]: 1 500
• Servomotor - krútiaci moment [Nm]: 10
• Chladiaci výkon motora [W]: 90
• Rozmery stola [mm]: 1 600 x 360
• Max. hmotnosť obrobku [kg]: 300
• Upínanie vo vretene (horizontálne): ISO 50
• Upínanie vo vretene (vertikálne): ISO 50
• Otáčky vretena, horizontálne [U^.min-1]: 60 ÷ 360/360 ÷ 1 800
• Otáčky vretena, vertikálne [U^.min-1]: 65 ÷ 350/350 ÷ 1 750
• Vzdialenosť pohybu (pozdĺžna) (x) [mm]: 1 300
• Vzdialenosť pohybu (priečne) (y) [mm]: 300
• Vzdialenosť pohybu (vertikálne) (z) [mm]: 400
• Horizontálna vzdialenosť vreteno/stôl [mm]: 15 ÷ 350
• Vzdialenosť vreteno/stôl vertikálne [mm]: 180 ÷ 610
• Posun [mm]: 250 ÷ 980
• Pozdĺžny posuv [mm^.min-1]: 10 ÷ 1000
• Priečny posuv [mm^.min-1]: 10 ÷ 1 000
• Vertikálny posuv [mm^.min-1]: 10 ÷ 500
• Posuv v osiach X, Y [mm^.min-1]: 10 ÷ 3 000
• Posuv v osi Z [mm^.min-1]: 10 000 000 10 ÷ 750
• Veľkosť T-drážky [mm]: 18
• Chladiaci výkon ^[dm3l.min-1]: 25
• Rozmery (š x d x v) [mm]: 1,5 mm: 2 790 × 2 200 × 2 200
• Hmotnosť [kg]: 2 850
