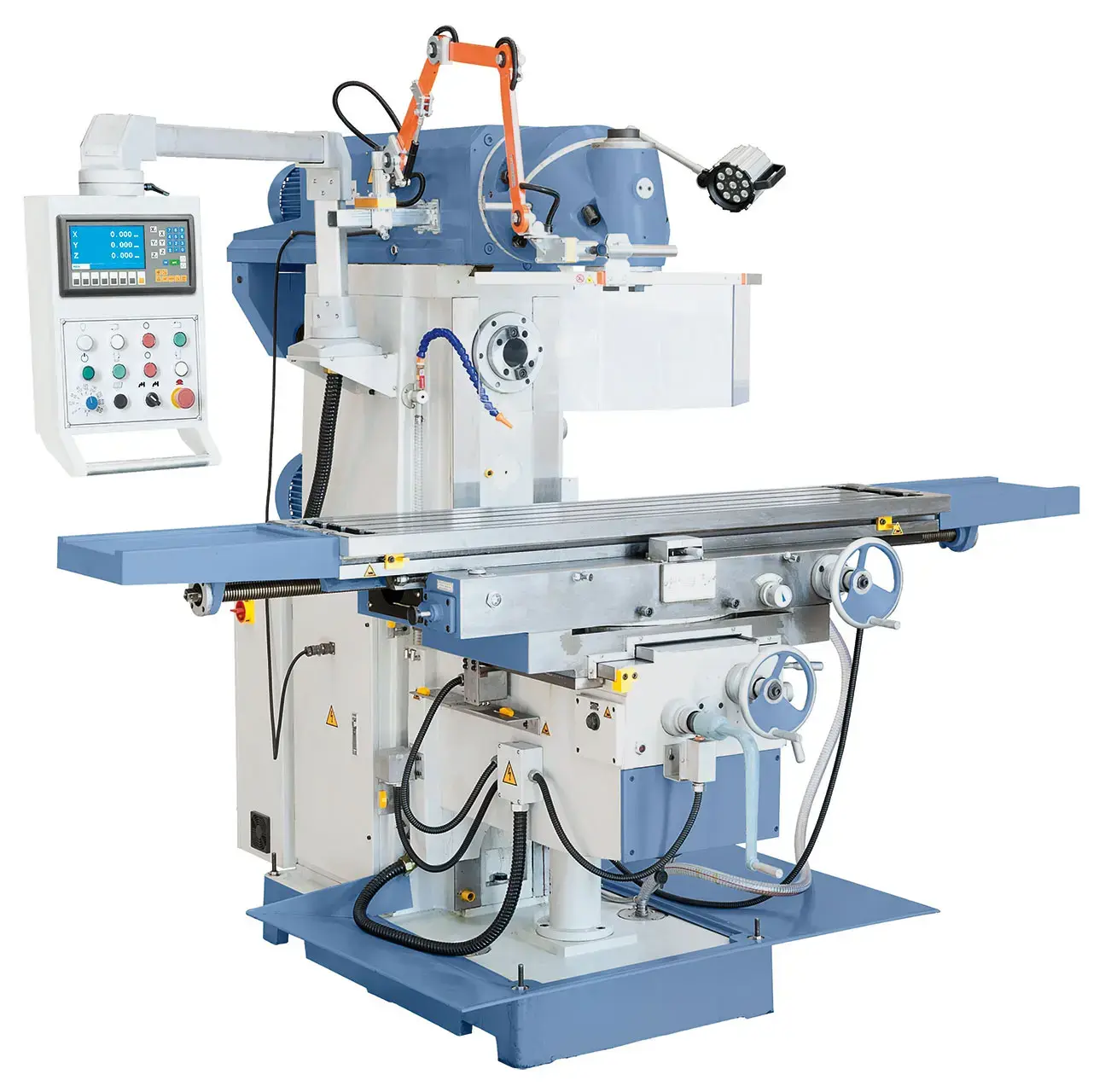

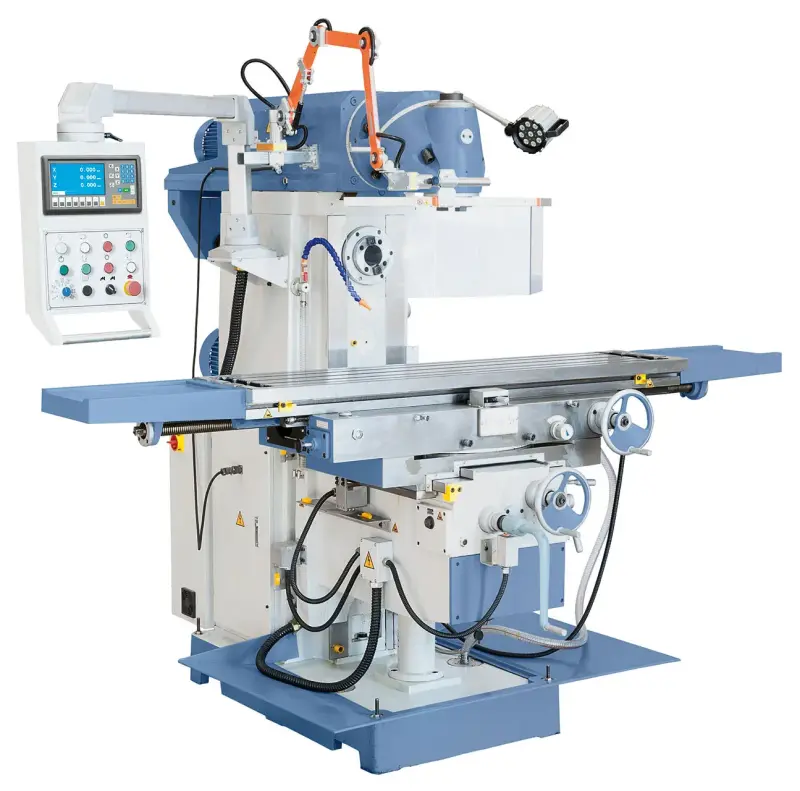

Univerzálna frézka Bernardo UWF 150 Servo, digitálne odmeriavanie (BER021289XL)

• Výkon motora (horizontálne vreteno) [W]:5 500
• Výkon motora (vertikálne vreteno) [W]:5 500
• Výkon servo motora [W]:1 500
• Krútiaci moment servo motora [Nm]:10
• Rozmery stola [mm]:1 600 x 360
• Upínanie vo vretene (horizontálne):ISO 50
• Upínanie vo vretene (vertikálne):ISO 50
• Otáčky vretena, horizontálne [U.min^-1]:(12) 60 ÷ 1 800
• Otáčky vretena, vertikálne [U.min^-1]:(12) 60 ÷ 1 750
• Dráha pojazdu (pozdĺžny) (x) [mm]:1 300
• Dráha pojazdu (priečny) (y) [mm]:300
• Dráha pojazdu (vertikálne) (z) [mm]:400
• Vzdialenosť vreteno/stôl, horizontálne [mm]:15 ÷ 415
• Vzdialenosť vreteno/stôl, vertikálne [mm]:185 ÷ 585
• Vyloženie [mm]:215 ÷ 840
• Natáčanie stola [°]:± 45
• Max. nosnosť kríž. stola [kg]:300
• Posuv pozdĺžny [mm.min^-1]:(8) 30 ÷ 750
• Posuv priečny [mm.min^-1]:(8) 20 ÷ 500
• Posuvy vertikálne [mm.min^-1]:(8) 15 ÷ 375
• Rýchloposuv v osi X, Y a Z [mm.min^-1]:1 200/800/600
• Veľkosť T-drážky (3x) [mm]:18
• výkon motora chladenia [W]:90
• Chladiaci výkon [l.min^-1]:25
• Rozmery (š x h x v) [mm]:2 530 × 2 200 × 2 300
• Hmotnosť [kg]:2 695

Ťažký univerzálny frézovaci stroj UWF 150 je vhodný prehorizontálne a vertikálne frézovanie. Výkyvná frézovacia hlavaje vybavená oporným ložiskom a frézovacím tŕňom.

• Kalené a jemne brúsené vedenie zaisťuje vysokú pracovnú presnosť
• Prehľadne umiestnené ovládacie prvky pre nastavenie otáčok a posuvov
• Jemné strojné posuvy vo všetkých osiach (zaistené pomocou servomotora)
• rýchloposuvom pre osi X, Y a Z sú znížené stratové časy
• Univerzálna frézovacia hlava systému "Huron", nastaviteľná do pozícies ľubovoľným uhlom
• Horizontálne vreteno pre zväčšenie rozsahu použiteľnosti frézky
• Ekonomické obrábanie rôznych materiálov vďaka optimalizovanému zladenieotáčok vretien a posuvov
• Centrálne mazanie osí X a Y je súčasťou základnej dodávky
• Otočný ovládací panel s ergonomicky rozmiestnenými ovládacímiprvkami
• Tichý chod zaisťujú brúsená kolesá v olejovom kúpeliprevodovky
• Veľký a presne opracovaný krížový stôl s T- drážkami
• Súčasťou dodávky jedigitálne odmeriavanie polohy ES-12 H s LCD displejom v osiach X/Y/Z
• Ťažká základňa z masívnej liatiny umožEuje chod frézky bezvibrácií

Súčasti dodávky univerzálne frézky Bernardo

• Digitálne zobrazovanie všetkých 3 osí
• Upínacia skrutka M 24 vo vretene
• LED pracovné osvetlenie
• Chladiace zariadenie
• Horizontálne oporné ložisko
• Vaňa pre chladiacu kvapalinu
• Strojový posuv pre osy X, Y a Z
• Dlhý frézovací tŕň ISO 50/27 mm, ISO 50/32 mm
• Kombinovaný frézovací tŕň ISO 50/32 mm
• Ochranné kryty
• Redukcia ISO 50/MK 4
• Centrálne mazanie pre osi X a Y
• Obslužné náradie
