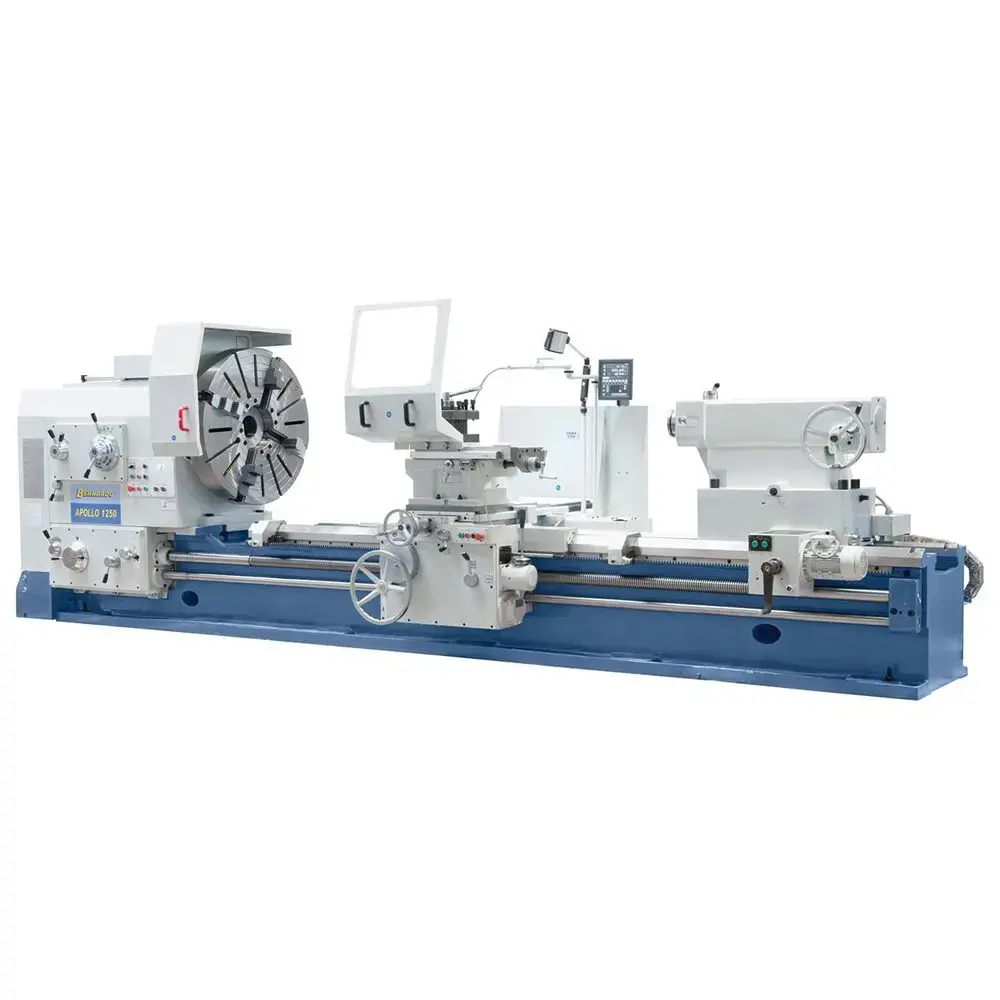

Ťažký sústruh Bernardo APOLLO 1250 x 3000 s digit.odmeriavaním (BER031376XL)

• Výkon motora [W]:22 000
• Vzdialenosť hrotov [mm]:1 500
• Otáčky vretena (dopredu/dozadu) [U.min^-1]:(24) 3,15 ÷ 315/(12) 5 ÷ 400
• Točný priemer nad lôžkom [mm]:1 250
• Točný priemer nad suportom [mm]:900
• Šírka lôžka [mm ]:755
• Kužeľ vretena:ISO A2-15
• Priechod vretena [mm]:130
• Rozsah otáčania nožového suportu [°]:180
• Hmotnosť obrobku [kg]:max. 6 000
• Dĺžka posuvov
  • os X [mm]:630
  • os Z [mm]:2 800
  • os Z₁[mm]:300
• Rozsah pozdĺžnych posuvov [mm.U^-1]:
  • os Z:0,032 ÷ 6,0
  • os Z₁[mm]:0,013 ÷ 3,0
• Rozsah priečneho posuvu - os X [mm.U^-1]:0,064 ÷ 12,0
• Rýchloposuv [mm.U^-1]
  • os X:1 870
  • os Z:3 740
• Metrický závit [mm] :(45) 1 ÷ 120
• Modulový závit [mm]:(46) 0,5 ÷ 60
• Palcové závit [TPI]:(48) 0,5 ÷ 60
• diametrálne [DP]:(42) 30 ÷ 1/4
• Priemer pinoly [mm]:160
• Dráha pinoly [mm]:300
• Kužeľ pinoly:M 80
• vyosenie koníka [mm]:± 2,5
• Rozmery stroja (š x h x v) [mm]:1 880 × 6 100 × 1 920
• Hmotnosť ca. [kg]:11 550

Produkčné sústruh Bernardo Apollo 1250 x 3000 s digitálnym odmeriavaním 3os

• Lôžka strojov je extrémne odolné proti krúteniu a vibráciám, čím spĺňa základnú požiadavku na presné obrábanie
• Krútiaci moment (dopredu/dozadu) je prenášaný cez hnací hriadeľ s hydraulickou spojkou
• Dimenzované vodiace dráhy sú indukčne tvrdené a brúsené
• Liatinový vreteník s veľkou hrúbkou steny a kompaktnou konštrukciou zaručuje tuhosť a stabilitu
• Kalená a brúsená kolesá a hriadele sú tiež v posuvovej ústrojenstve
• Pre obrábanie širokého spektra obrobkov má stroj veľký (36 stupňov) rozsah otáčok (3,15 ÷ 400 U.min^{- 1})
• Veľký otvor vŕtanie vretena (130 mm) pre obrobky s veľkým priemerom
• Mäkký rozbeh pomocou mechanickej viaclamelové spojky

súčasti dodávky sústruhu Bernardo Apollo

• 3-osé digitálne odmeriavanie polohy ES-12 V s LCD displejom
• Lícna doska pr. 1 000 mm
• Pevná luneta - priemer 50 ÷ 590 mm
• Pohyblivá luneta - priemer 50 ÷ 220 mm
• Pevné hroty
• Centrálne mazanie
• Počiatočná náplň olejom Shell Tellus 46
• Štvornásobný nožový držiak
• Ochraný štít u nožového držiaka
• Chladiace zariadenie
• LED - pracovné svetlo
• Redukčná púzdra
• Základové skrutky
