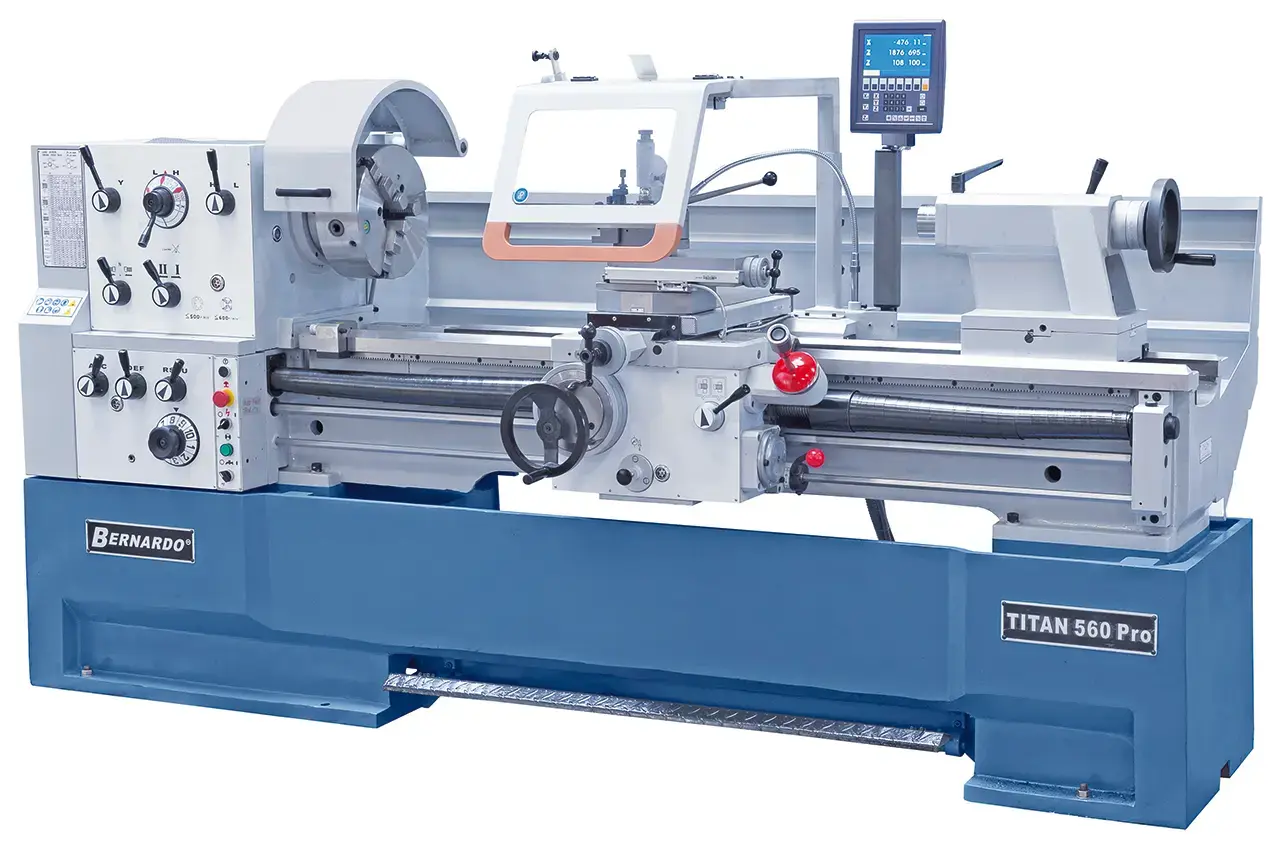

Sústruh Bernardo Titan 560 x 3000 Pro, digitálne odmeravanie (BER031345BXL)

• Výkon motora [W]:7 500
• Vzdialenosť hrotov [mm]:3 000
• výška hrotov [mm]:280
• Točný priemer nad lôžkom [mm]:560
• Točný priemer nad sedlovou medzerou [mm]:785
• Točný priemer nad suportom [mm]:350
• Šírka lôžka [mm]:350
• Priechod vretena [mm]:105
• Upnutie vretena:DIN 55029, D1 - 8 "
• Rozsah otáčok [U.min^-1]:(12) 25 ÷ 1 500
• Rozsah pozdĺžnych posuvov [mm .U^-1]:(42) 0,055 ÷ 3,061
• Rozsah priečnych posunov [mm.U^-1] :(42) 0,025 ÷ 1,384
• Metrický závit [mm]:(41) 0,1 ÷ 14
• Palcové závit [TPI]:(60) 2 ÷ 112
• Priemer pinoly [mm]:75
• Dráha pinoly [mm ]:185
• Kužeľ pinoly :MK 5
• Rozmery stroja (š x h x v) [mm]:4 340 x 1 150 x 1 610
• Hmotnosť ca. [kg]:3 000

Výrobná sústruh Titan 560 Pro je koncipovaný špeciálne pre priemyselnú kusovú výrobu. Jeho základné vybavenie obsahuje všetky dôležité príslušenstvo, ktorá tento sústruh radí medzi univerzálne použiteľné profesionálne zariadenia.

• Mnohostranné možnosti využitia vo všeobecnej strojárskej výrobe, zákazkovéa kusovej výrobe, ...
• Vyberateľný mostík lóže pre opracovanie obrobkov s veľkým priemerom
• Jednoduché prepínanie počtu otáčok a posuvov
• Vrátane 4 nastaviteľných vačiek k automatickému vypnutiu pozdĺžneho posuvu
• Sériovo dodávaný s dĺžkovým a priečnym rýchloposuvom pre zníženie vedľajších výrobných časov
• Centrálne ovládané a praktické prepínanie jednotlivých posuvov a nastavenia rezanie závitov medzi vodiacim a ťažným skrutkou
• Moderné uloženie hlavného vretena v presných ložiskách s kosouhlým stykom
• Odliatok lôžka stroja z jedného kusu, je vysoko odolný proti krúteniu a vibráciám k vylepšeniu presnosti sústruženie
• Koník je prestaviteľný k sústruženie kuželových plôch
• Centrálne mazanie všetkých ved enie na lôžku sústruhu

Konkurenčné výhody sústruhov Bernardo Titan 560

• Magnetická brzda vretena


Sústruh je v základe vybavený magnetickou brzdou vretena podľa požiadaviek európskej normy EN ISO 23125. V núdzovej situácii počas niekoľkých otáčok dôjde k zastaveniu a pokojovej pozícii.

• Kvalitné 3čeľusťové skľučovadlo


Štandardne sú dodávané skľučovadlá vhodné pre 1 650 ot./min, ktoré s rezervou prekonávajú požiadavky normy DIN 6386. Svojou veľkosťou sú skľučovadlá Camlock 8" určené pre veľký rozsah a bezpečné upnutie obrobku.

• Digitálny displej priamo na suporte



S cieľom zabezpečiť väčší komfort a ergonómiu obsluhy je displej digitálneho odmeriavania stále v zornom poli obsluhy vďaka montáži displeja priamo na pojazdnom suporte sústruhu.

• Rýchloupínací nožový držiak


Sústruh Bernardo Solid je štandardne dodávaný s rýchloupínacím nožovým držiakom Multifix veľ. C. Oproti inému výrobcovi, sú v štandardnej dodávke 4 výmenné držiaky nástrojov.

• Dostatočne dimenzované vreteno sústruhu


Priechodnosť vretena pri sústruhu Bernardo Titan bola zväčšená až na 105 mm pre ľahké obrábanie dlhých obrobkov… Veľkosť upínania skľučovadiel Camlock 8"rozsah a bezpečné upnutie obrobku.

Súčasti dodávky sústruhu Bernardo

• 3 osové digitálne odmeriavanie ES-12 V s LCD displejom
• 3-čeľusťové skľučovadlo PS3-315 mm/D8
• Upínacia doska pr. 450 mm
• Pevná luneta - max. Pr. 180 mm
• Posuvná luneta - max. Pr. 120 mm
• 2 pevné hroty
• Prvotné olejová náplň Shell Tellus 46
• Motor s magnetickou brzdou podľa CE noriem
• Nožná brzda vretena podľa CE noriem
• Chladiace zariadenie
• Rýchloupínacie držiak vr. 4 priamych vložiek
• Ochranný kryt u rýchloupínacieho nožového držiaka
• Klzná spojka
• LED pracovné svetlo
• Výmenné kolesá (pre sústruženie závitov)
• Dĺžkový a priečny rýchloposuv
• redukčná puzdro
• Zadná stena na zachytávanie triesok
• Obslužné a servisné náradie
