Sústruh Bernardo Standard 165 V-D (digitálne odmeriavanie) (BER031261)

• Motor - výkon S₁100% [W]:1 500
• Motor - výkon S₆40% [W]:2 200
• Napájacie napätie [V]:400
• Vzdialenosť hrotov [mm] :1 000
• Výška hrotov [mm]:175
• Šírka lôžka [mm]:180
• Točný priemer nad lôžkom [mm]:350
• Točný priemer nad sedlovou medzerou * [mm]:450
• Točný priemer nad priečnymi saňami [mm]:190
• Priechod vretena [mm]:40
• Upínanie vretena:DIN 55029, D1-4 "
• Rozsah otáčok, plynule [U.min^-1]:70 ÷ 400/350 ÷ 2 000
• Pozdĺžny posuv [mm.ot^-1]:(40) 0,053 ÷ 1,29
• Priečny posuv [mm.ot^-1]:(40) 0,013 ÷ 0,31
• Metrické závity [mm] :(32) 0,4 ÷ 7,0
• Palcové závity [TPI]:(36) 4 ÷ 60
• Posuv pinoly [mm]:110
• Kužeľ pinoly:MK 3
• Rozmery stroja (š x h x v) [mm]:1 730 x 700 x 1 340
• Hmotnosť ca. [kg]:529

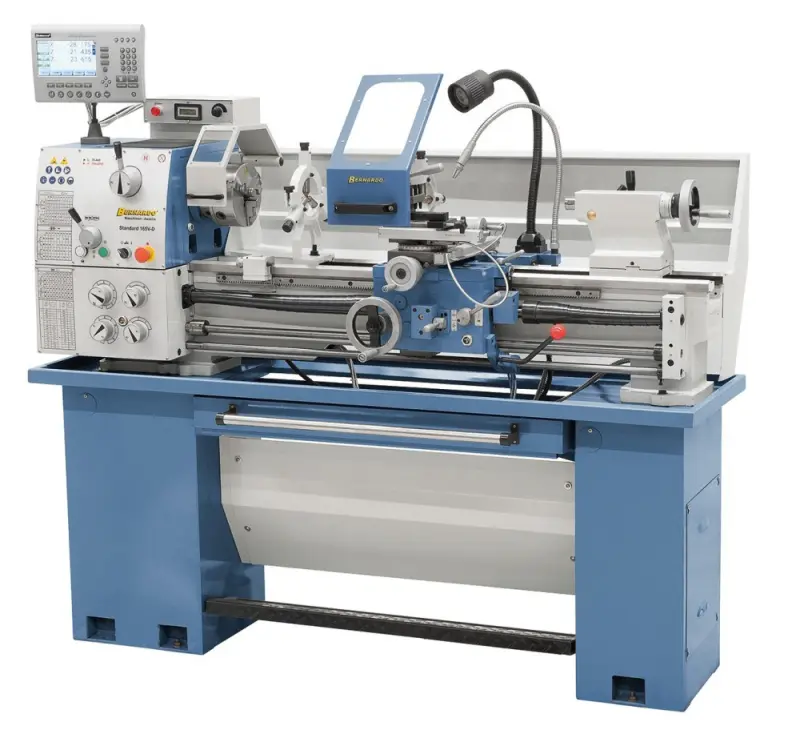

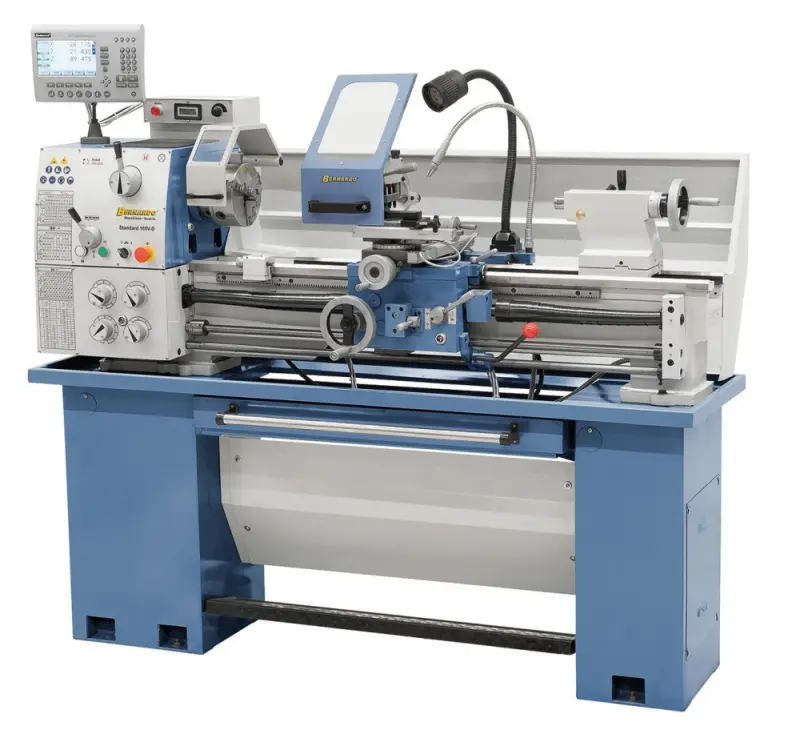

Sústruh s vodiacim a ťažným skrutkou Bernardo Standard 165 VD

Tento sústruh na kov s pozdĺžnym a priečnym posuvom Standard 165 s frekvenčným meničom otáčokvďaka svojej robustnej konštrukcii a jednoduchej obsluhe je štandardom univerzálneho sústruhu do dielne.
Aj základná verzia obsahuje všetko dôležité príslušenstvo (3osé digitálne zobrazovanie polohy, lunety,LED pracovné osvetlenie, bezpečnostnú výbavu podľa normy CE, ...), takže tento stroj môže byť okamžite použitý vo výrobe .

• 3osé digitálne odmeriavanie polohy
• Ľahko ovládateľný stroj s vodiacim a ťažným vretenom (skrutkou)
• Vyberateľný mostík lóže pre obrábanie dielcov s veľkým priemerom
• K minimalizácii vplyvu chvenie je masívny prizmatické lôžko zo šedej liatiny vystužené rebrovaním

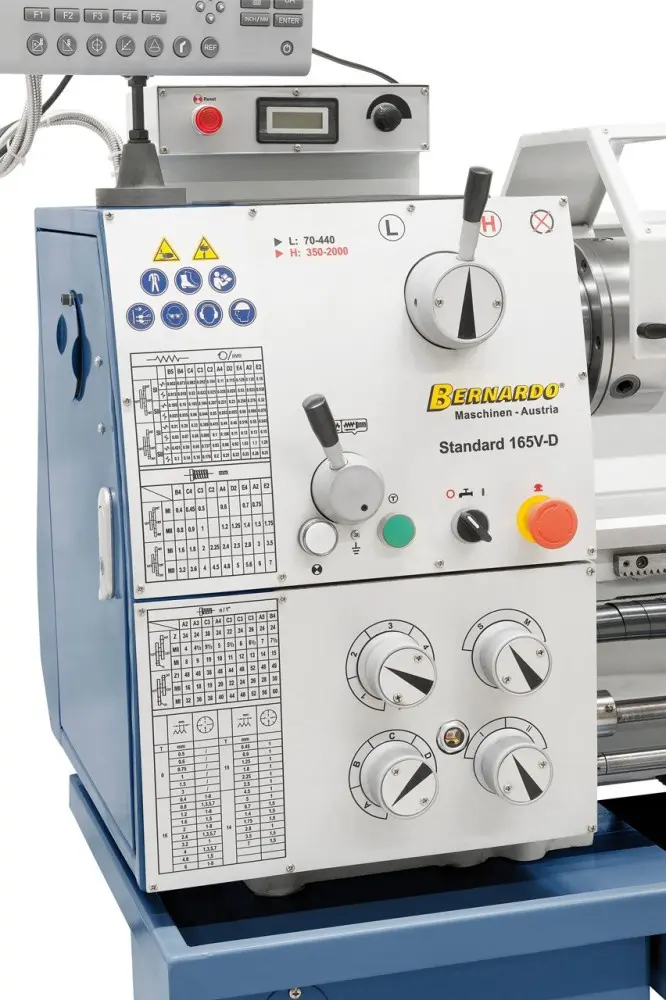

• Jednoduché, ľahké a presné nastavenie posuvov
• Jednoduché, ľahké a presné nastavenie otáčok pomocou frekvenčného meniča
• Vedenie lôžka je indukčne tvrdené a brúsené

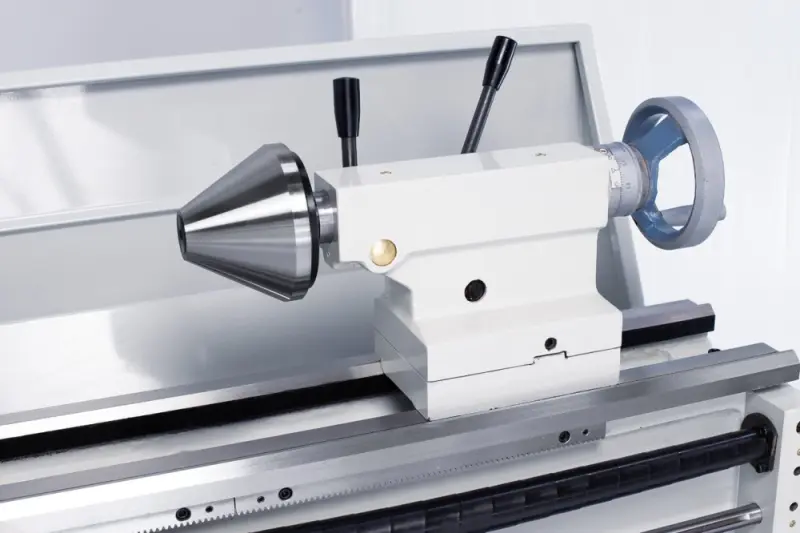

• Koník je bočne prestaviteľný pre sústruženie kuželových plôch
• Kalená a brúsená ozubené kolesá a hriadele
• Rychloupínanie koníka pomocou páky, ručné kolesá posunov s jemným delením (po 0 , 04 mm)
• Na koníka, suportu a všetkých vedeniach je možné vymedzovať vôle
• Hlavné vreteno s upínaním Camlock D1-4 "
• Uloženie vretena v dvoch 2 presných nastaviteľných ložiskách (s presnosťou chodu ≤ 0,009 mm)

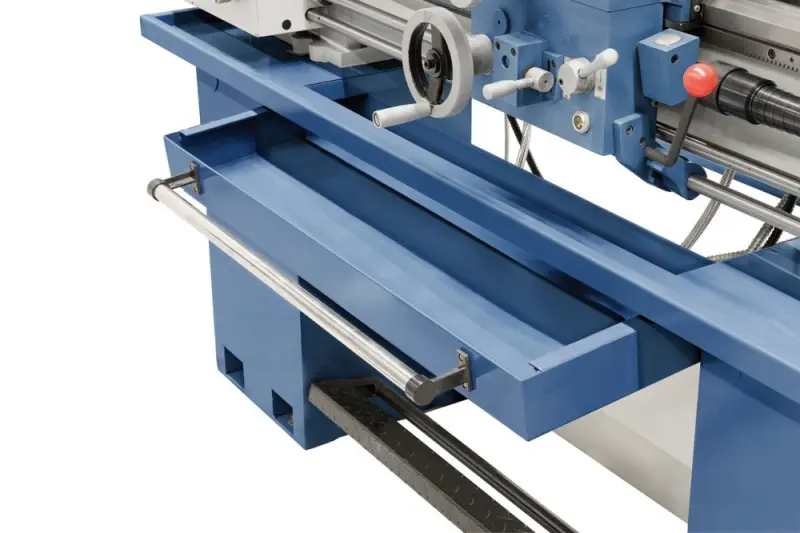

• Priestorovo úsporné prevedenie vysúvacia vane pre triesky

Súčasti dodávky stolového sústruhu Bernardo Standard

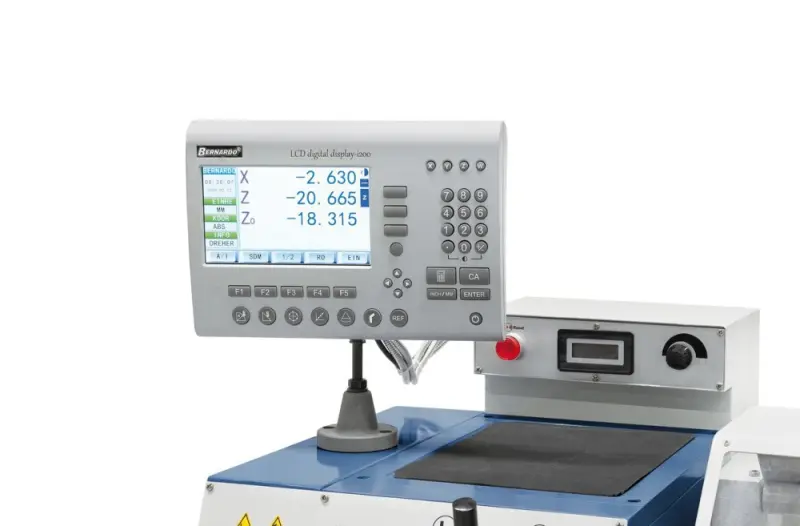

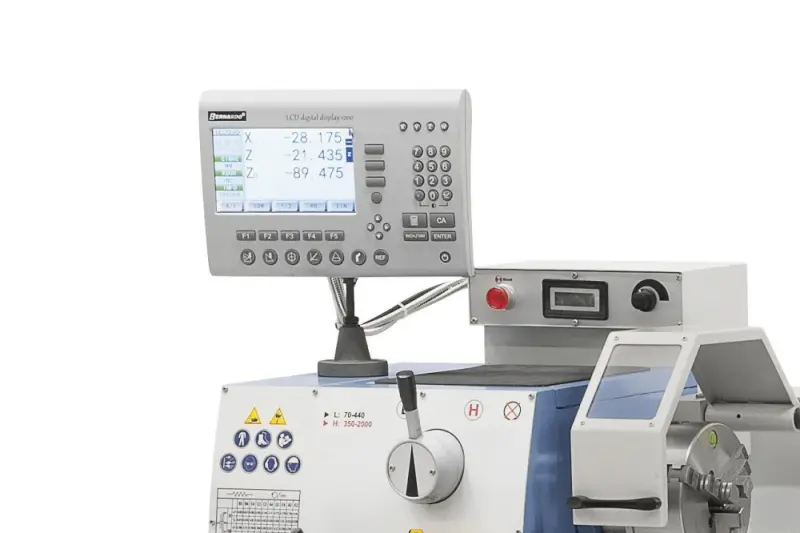

• 3osé digitálne odmeriavanie polohy i200 s LCD displejom

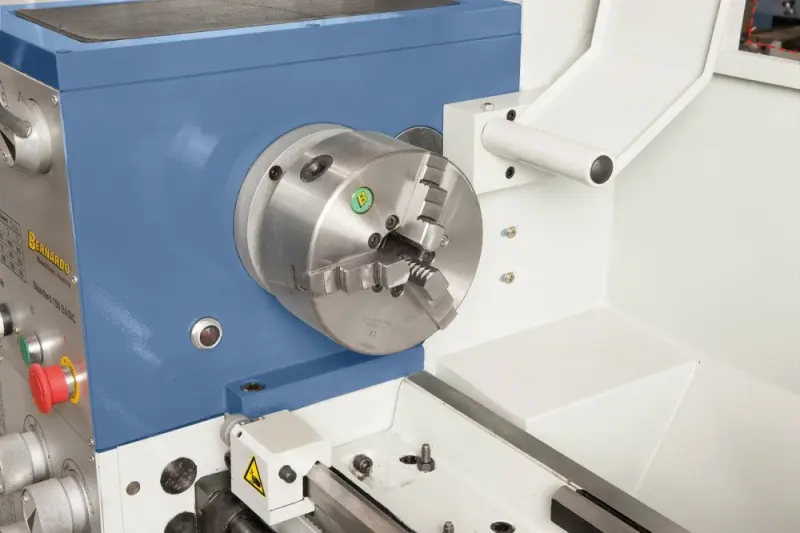

• 3čelisťové skľučovadlo DK11-160 mm/D4 "
• skľučovadlo K72-200 mm/D4", DIN 55029

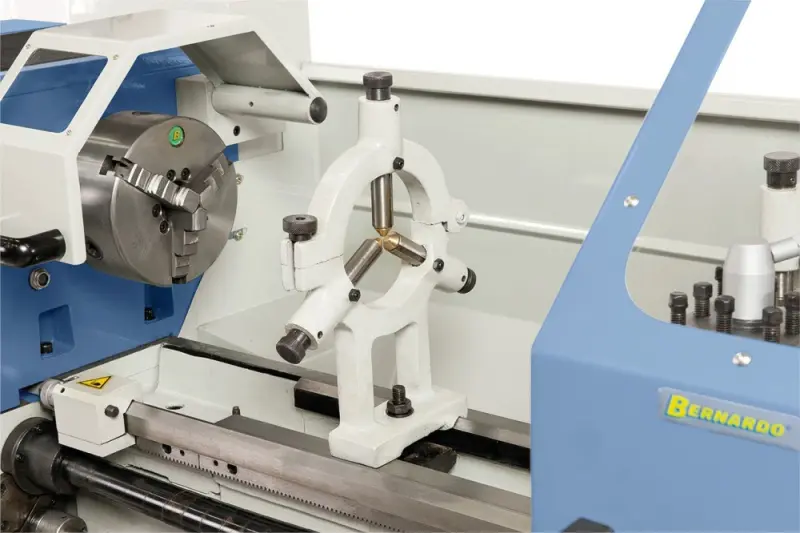

• Pevná luneta, priemer D max. 60 mm
• Posuvná luneta, priemer D max. 60 mm
• Upínacie doska pr. 250 mm
• Štvorstranný otočný nožový držiak
• Ochraný štít u nožového držiaka
• Bezpečnostné kryt s oceľovým držiakom
• Klzná trecia spojka
• Mikrometrický pozdĺžny doraz
• Chladiace zariadenie
• Vysúvacia vaňa pre triesky
• Frekvenčný menič otáčok
• Nožná brzda podľa CE
• Ochranný kryt proti ostreku
• Indikátor závitov

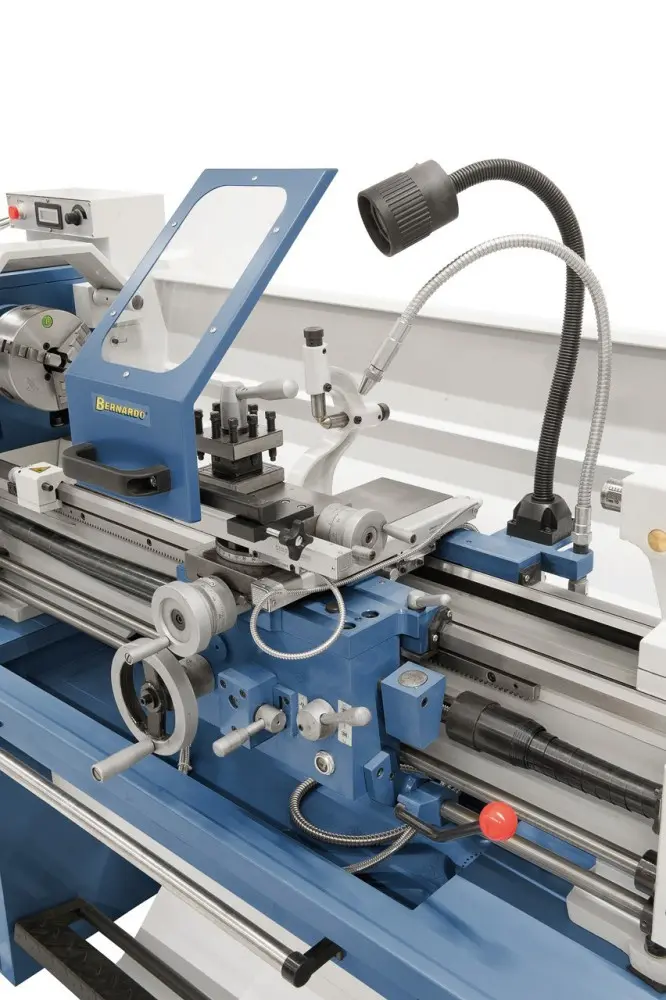

• LED pracovné svetlo
• Redukčné puzdro
• Výmenné kolesá (pre sústruženie závitov)
• 2 strediaci hrotmi
• Podstavec
• Obslužné a servisné náradie
