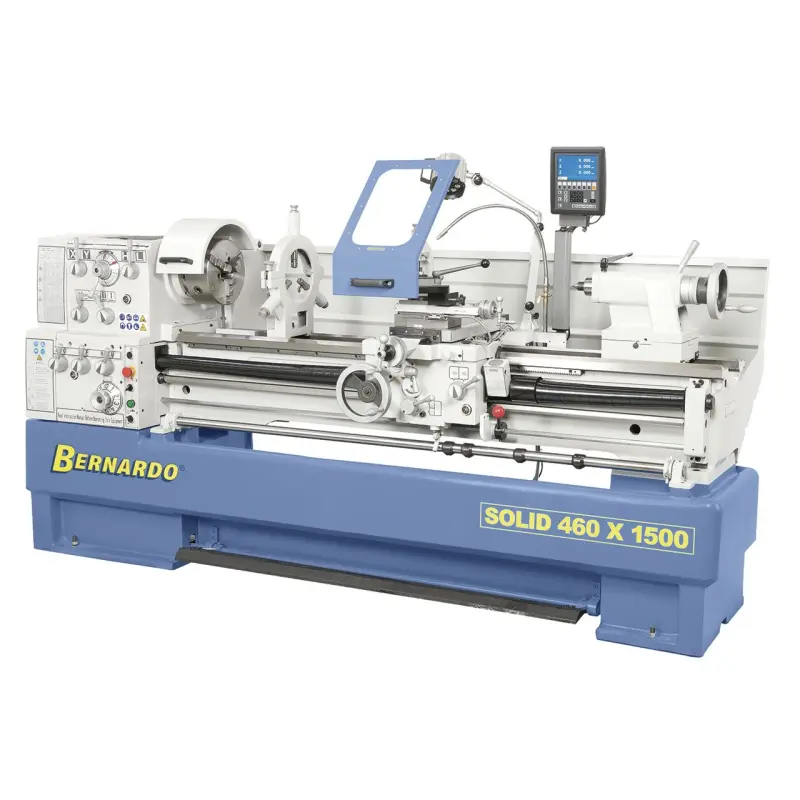

Sústruh Bernardo SOLID 460 x 2000, digitálne zobrazovanie (BER031317XL)

• Výkon motora [W]:5 500
• Vzdialenosť hrotov [mm]:2 000
• Výška hrotov [mm]:230
• Točný priemer nad lôžkom [mm]:460
• Točný priemer nad sedlovou medzerou [mm]:690
• otočný priemer nad suportom [mm]:274
• Šírka lôžka [mm]:300
• Priechod vretena [mm]:80
• Upnutie vretena:DIN 55029, D1 - 8
• Rozsah otáčok(12)[U.min^-1]:25 ÷ 1 700
• Rozsah pozdĺžnych posuvov (42)[mm.ot^-1]:0,031 ÷ 1,7
• Rozsah priečnych posunov (42)[mm.ot^-1]0,014 ÷ 0,784
• Metrický závit (41) [mm]:0,1 ÷ 14
• Palcové závit (60) [TPI]:2 ÷ 112

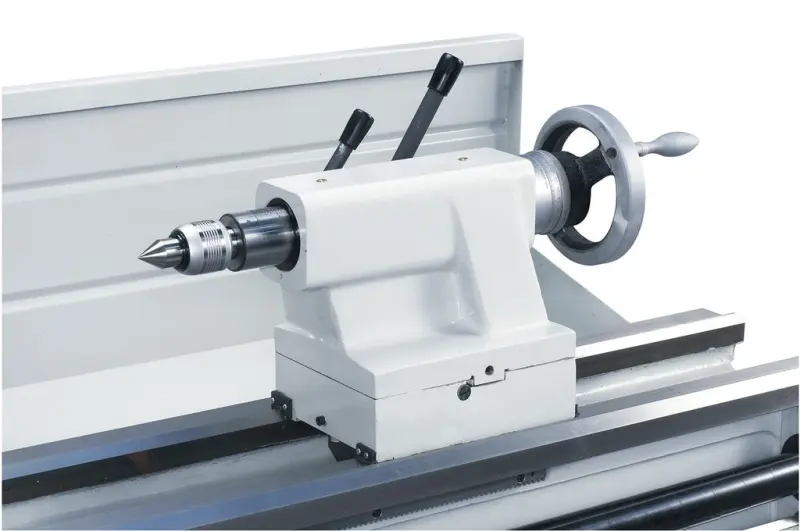

• Priemer pinoly [mm]:60
• Vysunutie pinoly [mm]:130
• Kužeľ pinoly:MK 4
• Rozmery [mm]:3 250 × 1 080 × 1 370
• Hmotnosť [kg]:2 310

Univerzálny sústruh Bernardo Solid 460 je určenýšpeciálne pre náročnú kusovú výrobu a na výrobu v malých sériách svysokou presnosťou.

Už v základnej výbave tento sústruh obsahuje všetko dôležitépríslušenstvo, vďaka ktorému je tento stroj univerzálne použiteľný.

• Moderne uložené hlavné vreteno v presných valivých ložiskách s kosouhlým stykom
• Kalená a brúsená ozubené kolesá a hriadele aj v prevodoch posuvov
• Centrálne ovládané a praktické prepínanie jednotlivých posuvov anastavenia rezanie závitov medzi vodiacim a ťažným skrutkou
• Ozubené kolesá majú veľké rozmery, sú kalená a presne brúsená
• Jednoduché a ľahké prepínanie počtu otáčok a posuvov
• Lôžka aj podstavec stroje sú odliate z jedného kusu - veľmi odolné protikrúteniu a vibráciám, tzn. zaistenie pokojného behu sústruhu pri sústruženie.
• V dodávke sú 4 nastaviteľné dorazy pre automatické vypínanie posuvu suportu
• 3 osové digitálne zobrazovanie

Konkurenčné výhody sústruhov Bernardo Solid 460

• Magnetická brzda vretena



Sústruh je v základe vybavený magnetickou brzdou vretena podľa požiadaviek európskej normy EN ISO 23125. V núdzovej situácii počas niekoľkých otáčok dôjde k zastaveniu a pokojovej pozícii.

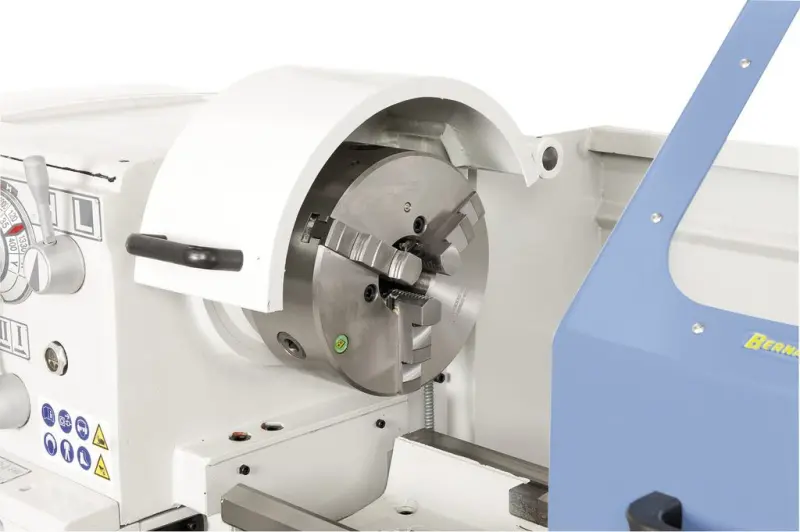

• Kvalitní 3čelisťové sklíčidlo



Štandardne sú dodávané skľučovadlá vhodné pre 2 000 ot./min, ktoré s rezervou prekonávajú požiadavky normy DIN 6386. Svojou veľkosťou sú skľučovadlá Camlock 8" určené pre veľký rozsah a bezpečné upnutie obrobku.

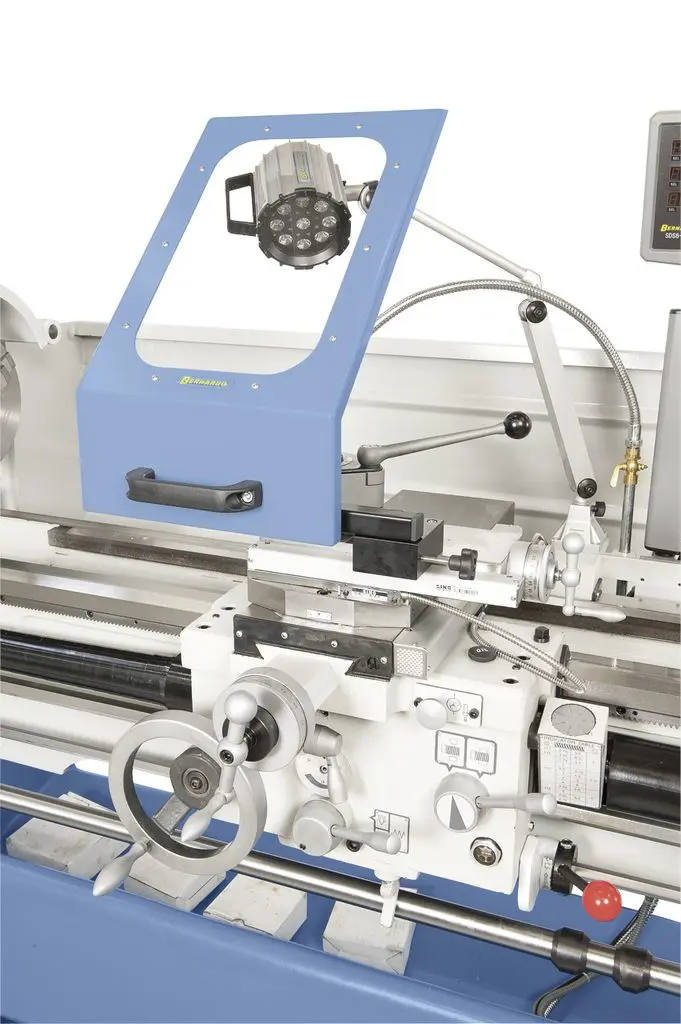

• Digitálny displej priamo na suporte



S cieľom zabezpečiť väčší komfort a ergonómiu obsluhy je displej digitálneho odmeriavania stále v zornom poli obsluhy vďaka montáži displeja priamo na pojazdnom suporte sústruhu.

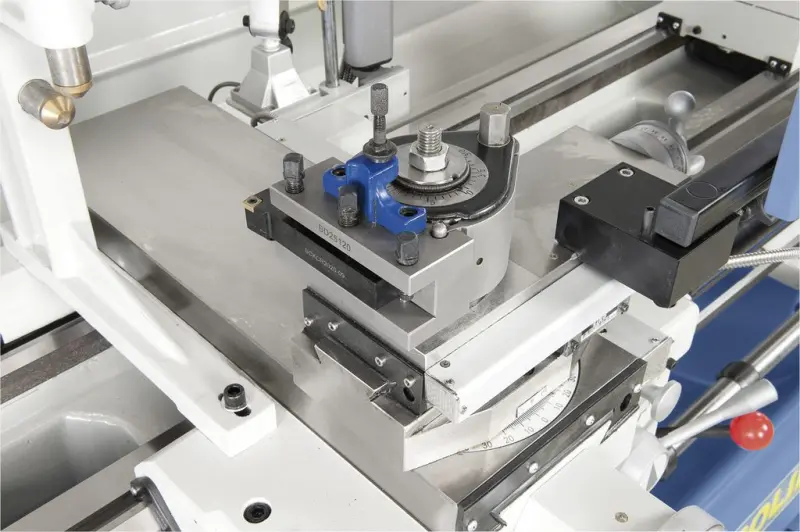

• Rýchloupínací nožový držiak



Sústruh Bernardo Solid je štandardne dodávaný s rýchloupínacím nožovým držiakom Multifix veľ. B. Oproti inému výrobcovi, sú v štandardnej dodávke 4 výmenné držiaky nástrojov.

• Dostatočne dimenzované vreteno sústruhu

Priechodnosť vretena pri sústruhu Bernardo Solid bola zväčšená až na 80 mm pre ľahké obrábanie dlhých obrobkov… Veľkosť upínania skľučovadiel Camlock 8" veľký rozsah a bezpečné upnutie obrobku.

Súčasti dodávky sústruhu Bernardo Solid

• 3 osové digitálne zobrazovanie
• 3-čeľusťové skľučovadlo PS3-250 mm/D8 (DIN 55029, D1 - 8 ")
• Upínacia doska pr. 350 mm

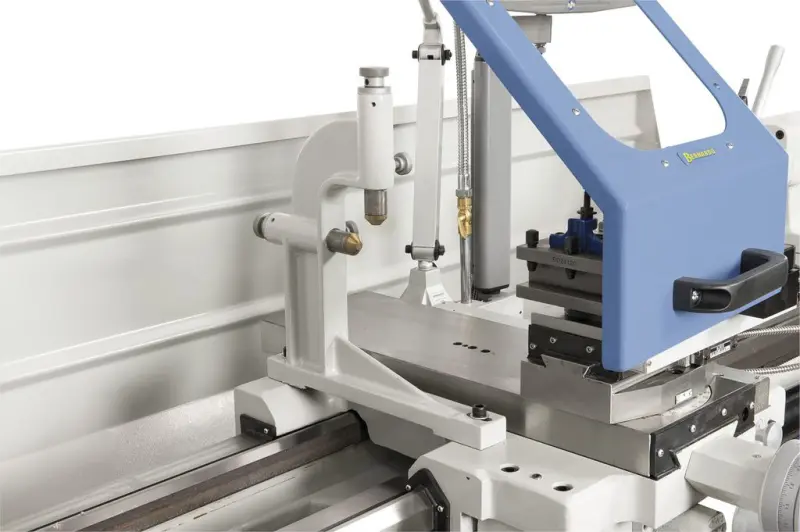

• Pevná luneta - max. pr. 150 mm
• Posuvná luneta - max. pr. 110 mm
• Chladiace zariadenie
• Prvotné olejová náplň Shell Tellus 46
• Rýchloupínacie držiak Multifix, veľkosť B
• Ochraný štít u nožového držiaka
• Motor a magnetickou brzdou v súlade s CE
• Nožný pedál s funkciou brzdy podľa CE
• Klzná spojka
• LED pracovné osvetlenie
• Výmenná kolesá (pre sústruženie závitov)
• Redukcia
• 2 pevné hroty
• Indikátor závitov
• Vaňa na triesky
• Obslužné a servisné náradie
