Sústruh Bernardo Compact 400 s digitálnym zobrazováním (BER031290XL)

• Výkon motora [W]:3 000/4 500
• Vzdialenosť hrotov [mm]:850
• Výška hrotov [mm]:200
• Točný priemer nad lôžkom [mm]:400
• Točný priemer nad sedlovou medzerou [mm] : -
• Točný priemer nad suportom [mm]:245
• Šírka lôžka [mm]:260
• Priechod vretena [mm]:52
• Upnutie vretena:DIN 55029, D1 - 5
• Rozsah otáčok [U.min^-1]: (16) 45 ÷ 1 800
• Rozsah pozdĺžnych posuvov [mm.ot^-1]: (20) 0,025 ÷ 2,0
• Rozsah priečnych posunov [mm.ot^-1]: (20) 0,012 ÷ 1,0
• Metrický závit [mm]:(26) 0,2 ÷ 14
• Palcové závit [TPI]:(42) 1 ÷ 80
• Priemer pinoly [mm] :50
• Dráha pinoly [mm]:120
• Kužeľ pinoly:MK 3
• Rozmery stroja (š x h x v) [mm]: 1 900 x 1 000 x 1 610
• Hmotnosť ca. [kg]:1 200

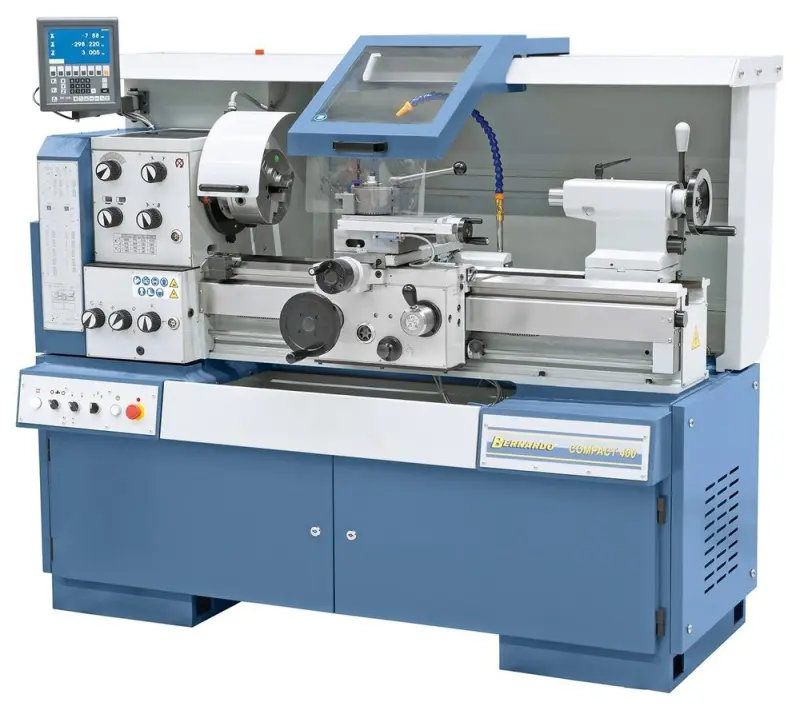

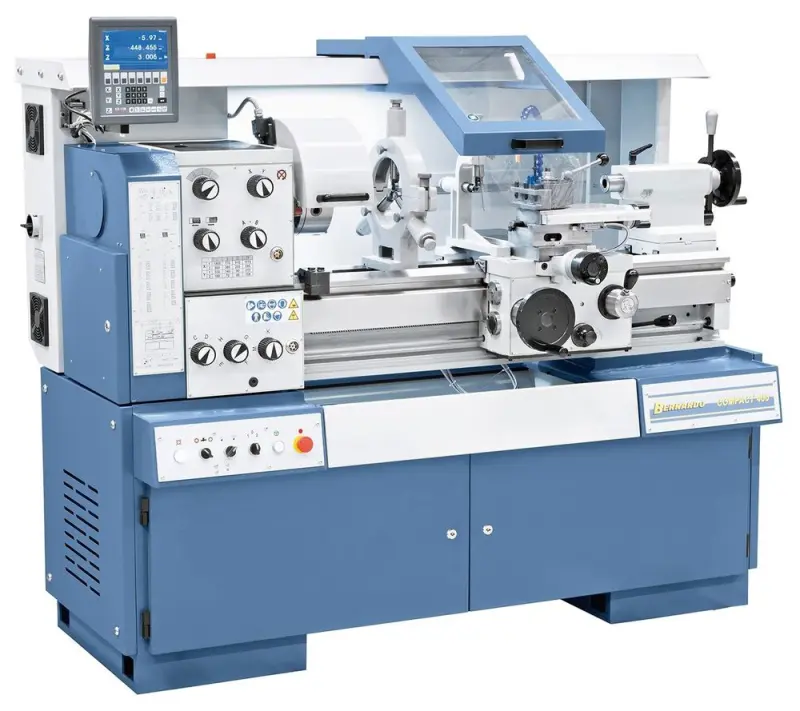

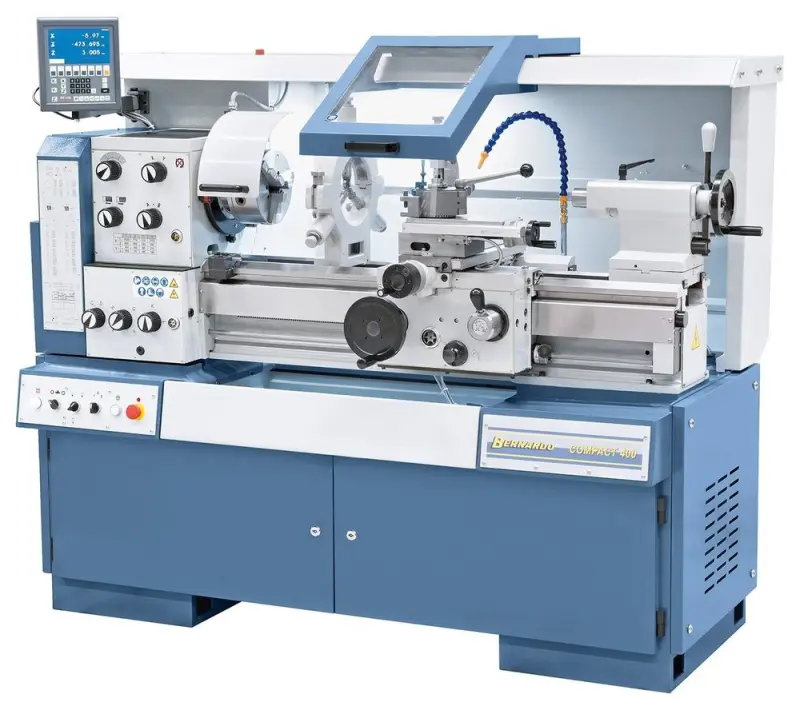

Univerzálny sústruh Bernardo Compact 400 s digitálnym odmeriavaním

Univerzálne sústruhy Bernardo Compact sú dodávané v modernom prevedení, ktoré plne vyhovuje súčasným požiadavkám.
Základná výbava dodávky sústruhu obsahuje všetky dôležité príslušenstvo (3osé odmeriavanie, lunety, LED osvetlenie stroje, bezpečnostné prvky podľa normy CE, ...), vďaka ktorému je tento stroj univerzálne použiteľný a vhodný ako pre výukové dielne, tak pre výrobu nástrojov a pre opravárenské závody.

• Pre minimalizáciu vplyvu chvenia na obrábanie je masívny prizmatické lôžko vystužené rebrovaním
• Všestranné možnosti využitia sústruhu je vo všeobecnom strojárstve, výrobe, kusovej výrobe, ...

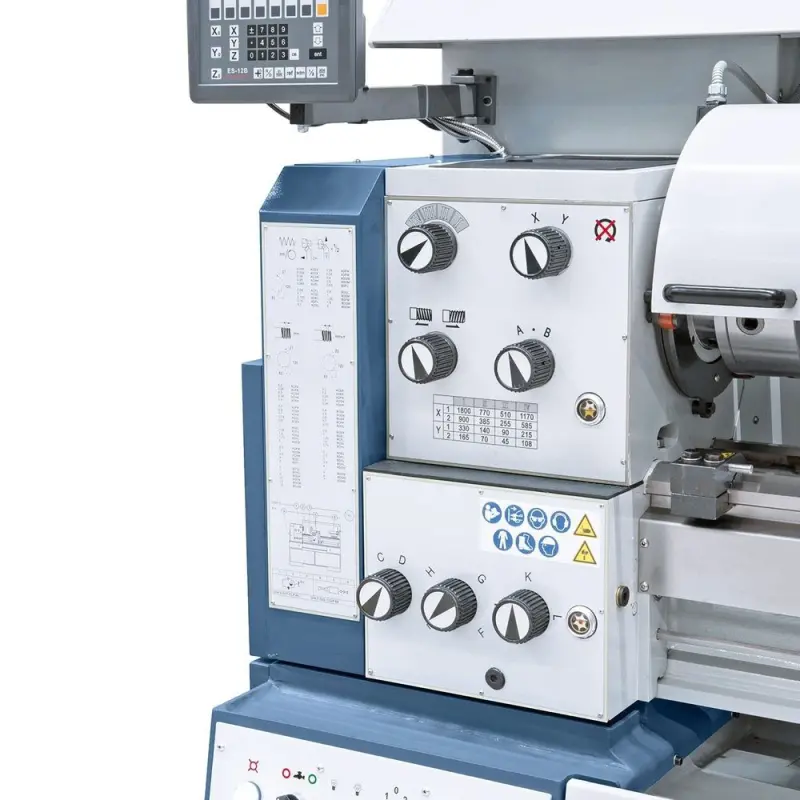

• Ľahko ovládateľné nastavovanie veľkosti posuvov je ľahké a presné
• Moderné uloženie hlavného vretena v presných ložiskách s kosouhlým stykom
• Kalená a brúsená ozubené kolesá a hriadele sú tiež v posuvovej prevodovke
• Centrálne a ľahko ovládateľné zapínanie posuvov a rezanie závitov prostredníctvom vodiaceho skrutky a ťažné hriadeľa
• Lôžka strojov je odliate v jednom kuse a je obzvlášť odolné vibráciám a proti krúteniu, čo je hlavnou podmienkou pre presné sústruženie

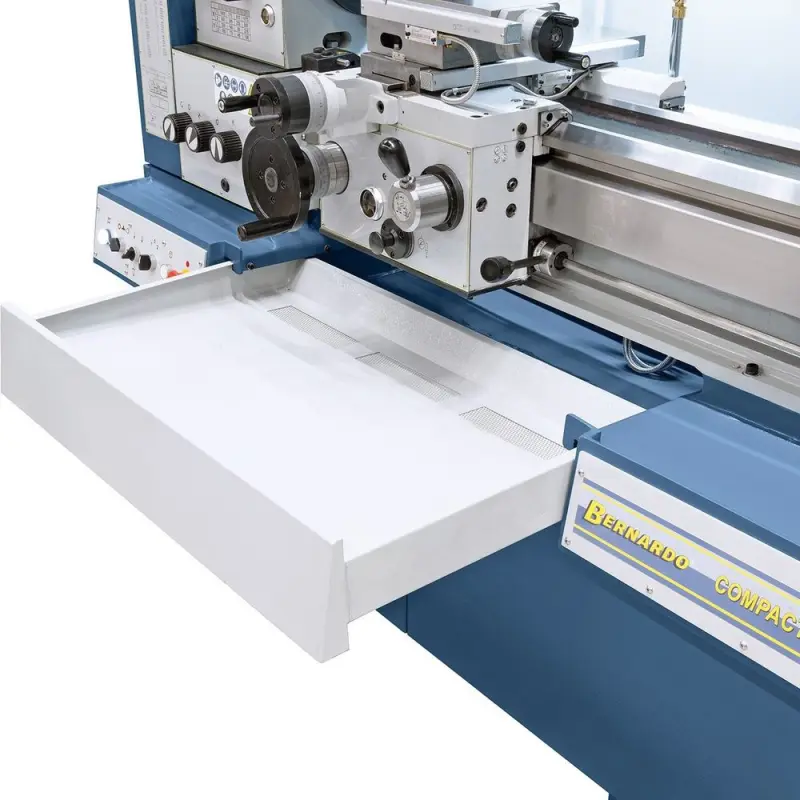

• Ľahko výsuvná vaňa na triesky uľahčí priestorové umiestnenie stroja
• Sériovo s veľkým priechodom vretena pre opracovanie dlhých obrobkov až do priemeru 52 mm

Súčasti dodávky sústruhu Bernardo compact

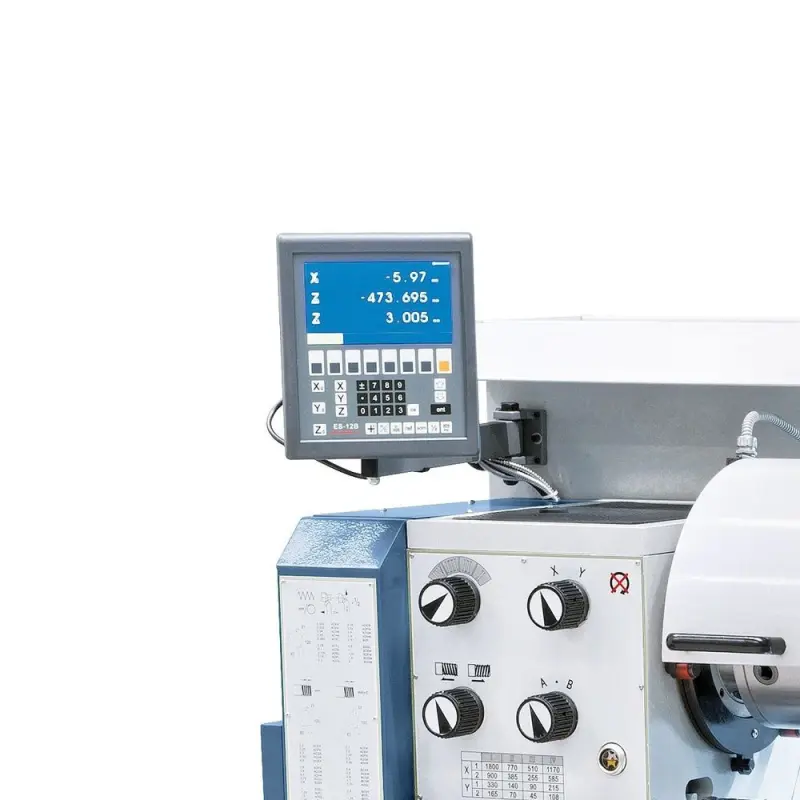

• 3osé digitálne odmeriavanie ES-12 V s LCD displejom

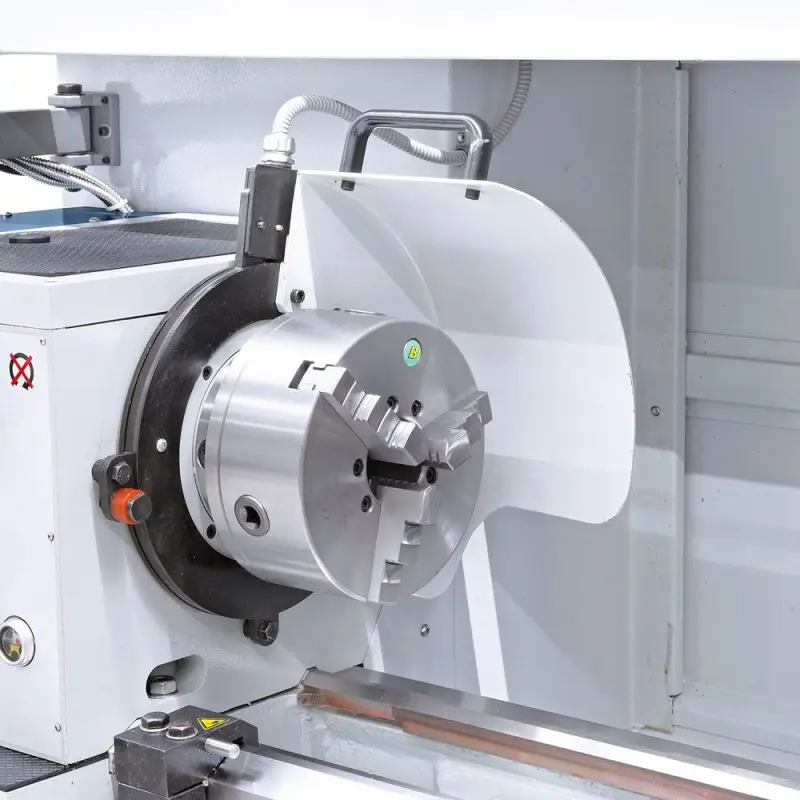

• 3čelisťové skľučovadlo PS3-200 mm/D5
• Lícna doska 320 mm

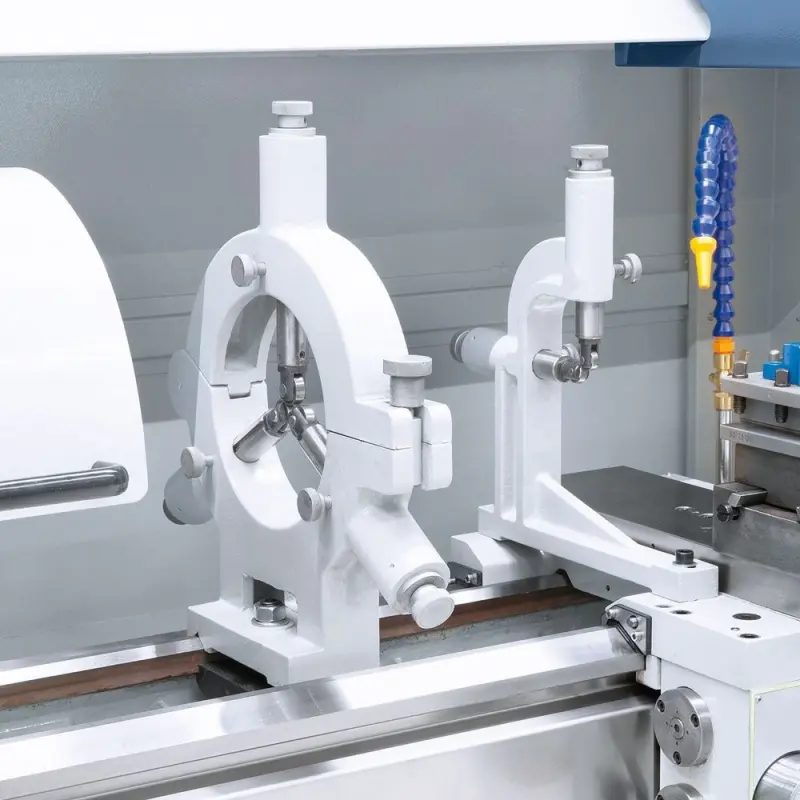

• Pevná luneta - priechod priem. max. 130 mm
• Pohyblivá luneta - priechod priem. max. 100 mm
• Chladiaci systém

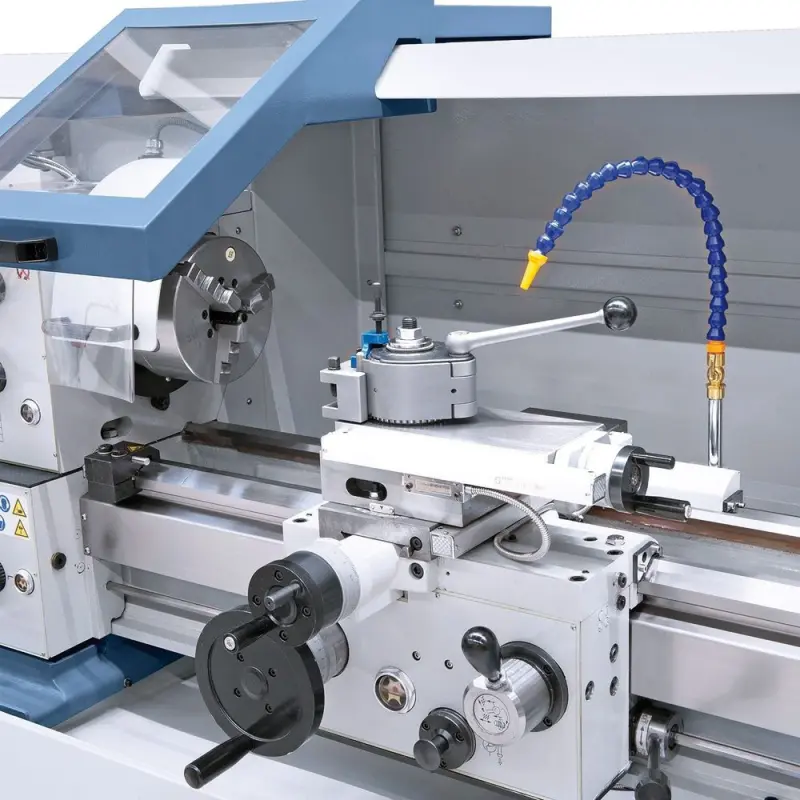

• Rýchloupínací nožový držiak vr. 4 priamych vložiek
• Ochranný kryt u rýchloupínacieho nožového držiaka

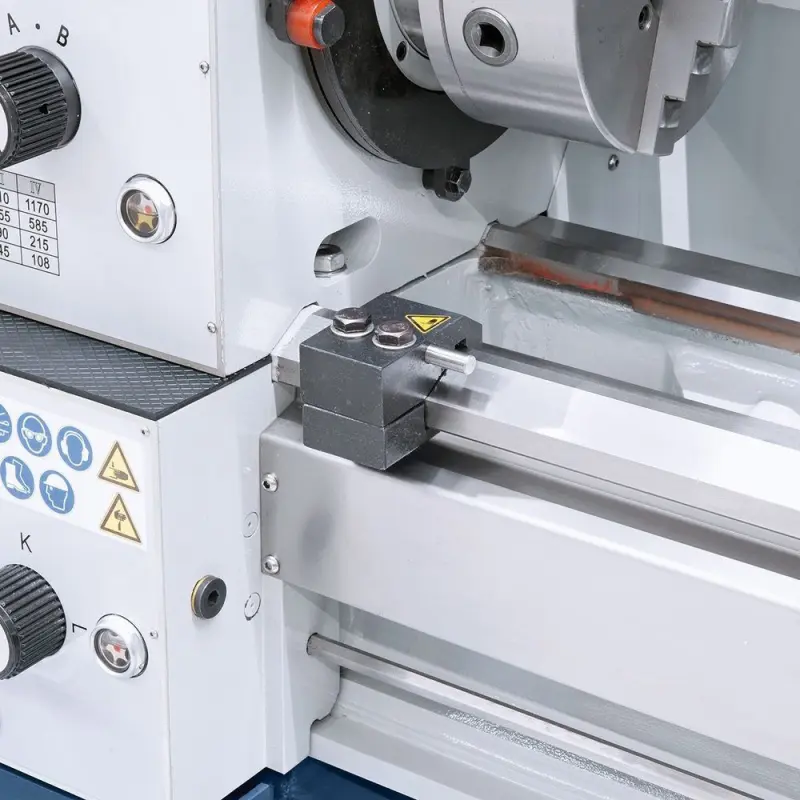

• Dĺžkový mikrometrický doraz
• Klzná spojka
• Motor s magnetickou brzdou podľa normy CE
• Prvotné olejová náplň Shell Tellus 46
• Výsuvná vaňa na triesky
• LED pracovné osvetlenie

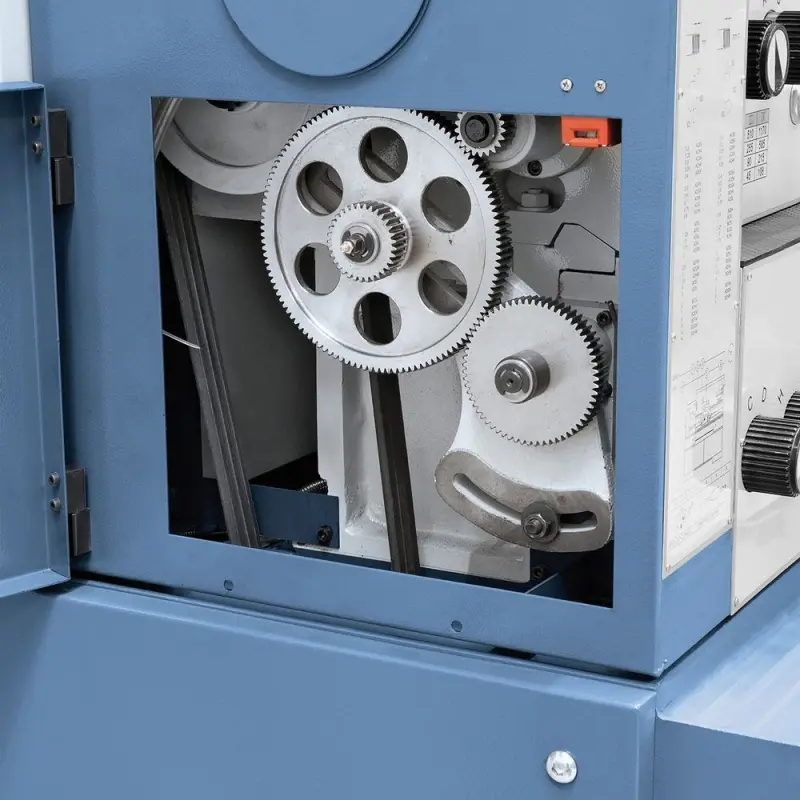

• Výmenné kolesá (pre sústruženie závitov)
• Redukčná púzdra
• 2 strediaci hrotmi
• Zadná stena na zachytávanie triesok
• Servisné a obslužné náradie
