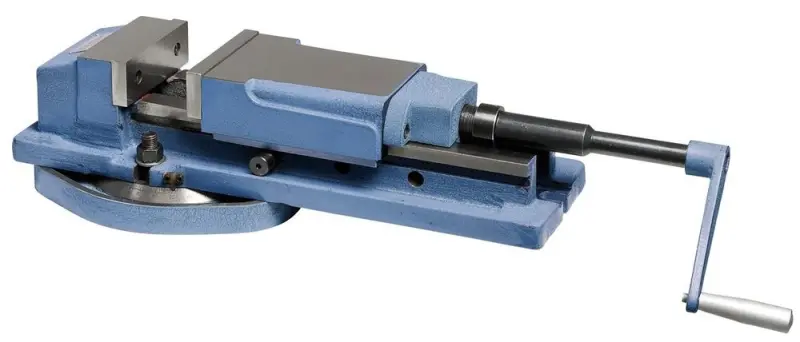

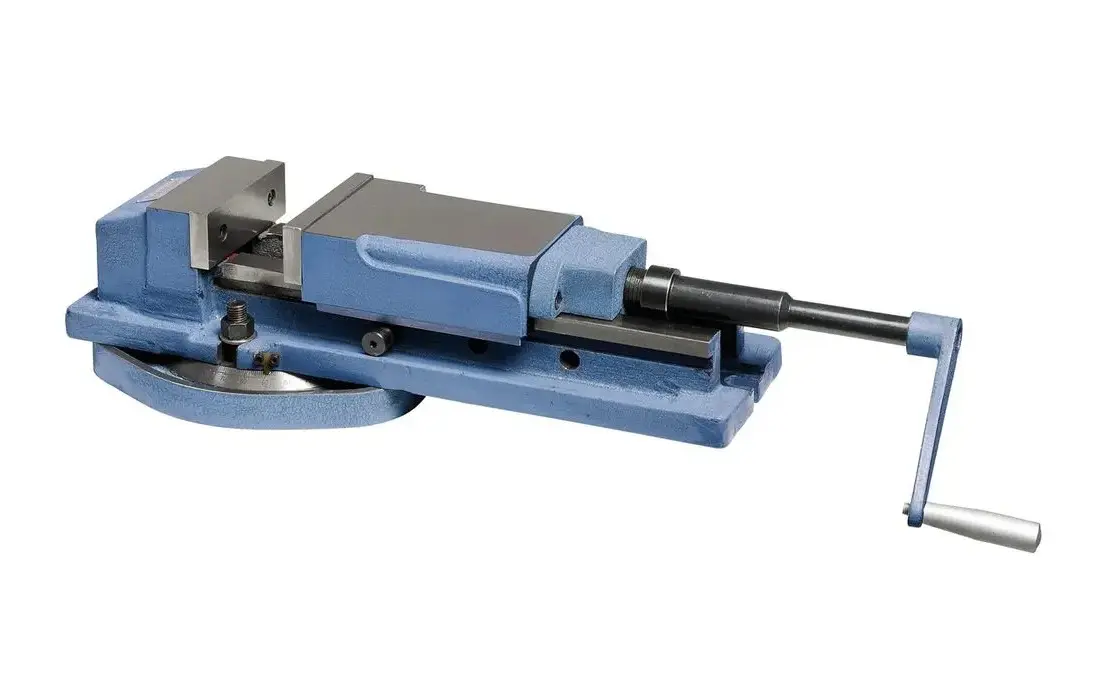

Strojový hydraulický zverák Bernardo VH 100 s otočným stolom (BER282088)
Hydraulický zverák Bernardo VH 100

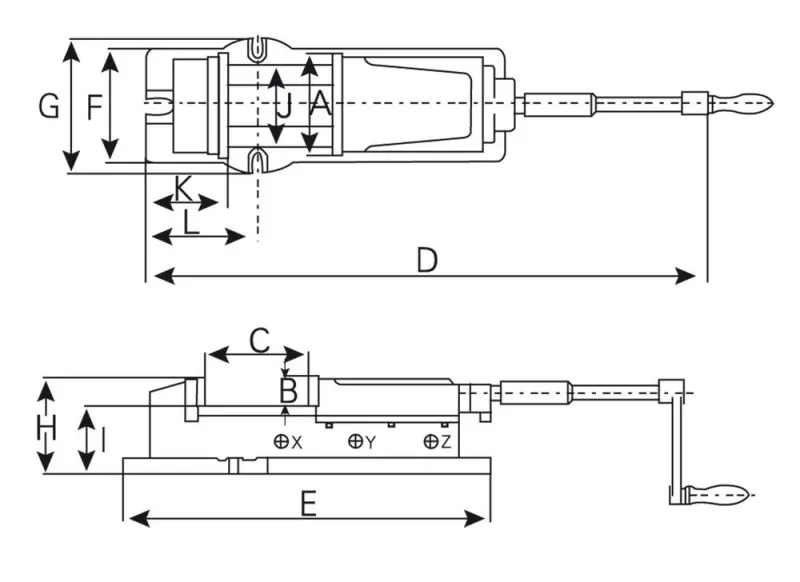

- Šírka čeľustí A [mm]: 100
- Výška čeľustí B [mm]: 36
- Upínacia dĺžka C [mm]: 0 ÷ 72 | 70 ÷ 140 | 15 ÷ 170
- Celková dĺžka D [mm]: 525
- Základná dĺžka E [mm]: 430
- Šírka základne F [mm]: 130
- Šírka základne G [mm]: 160
- Výška H [mm]: 94
- Výška polohy čeľustí I [mm]: 60
- Šírka vedenia čeľustí J [mm]: 78
- Vzdialenosť pevných čeľustí K [mm]: 100
- Vzdialenosť upínacieho otvoru základne zveráka L [mm]: 155
- Rozsah upínania X [mm]: 0 ÷ 60
- Rozsah upínania Y [mm]: 57 ÷ 115
- Upínací rozsah Z [mm]: 110 ÷ 170
- Upínací tlak (sila) [kg] / [kN]: -
- Hmotnosť [kg]: 22

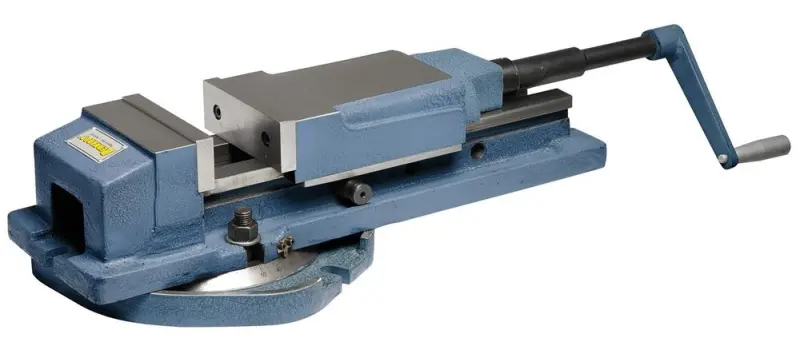

Bernardo VH 100 strojný hydraulický zverák s otočným stolom
Použitie zveráka: obrábacie centrá, frézovanie, vŕtanie a brúsenie
- Mechanicko-hydraulický upínací systém ovládaný ručnou kľukou
- Posilňovací systém, menšia potrebná sila, vysoký upínací tlak
- Vysoká a bezpečná upínacia sila pri malej fyzickej námahe
- Vhodné na upínanie dlhých a veľkých obrobkov
- Veľký rozsah upínania
