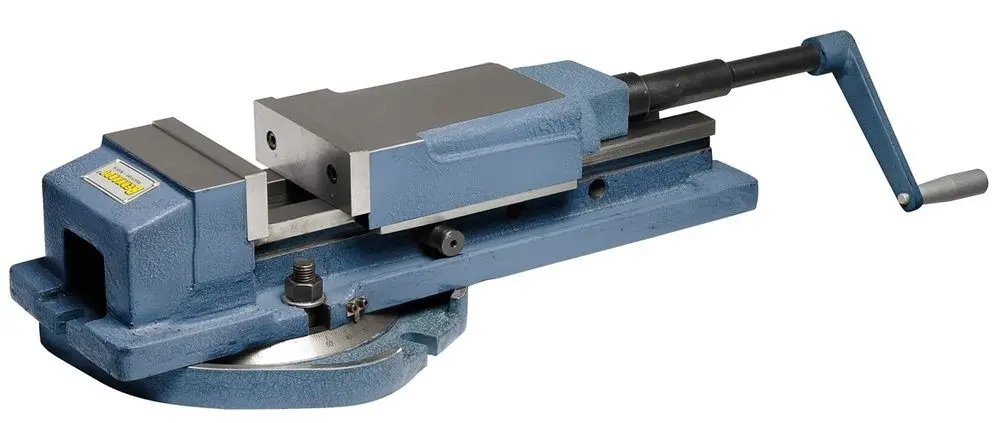

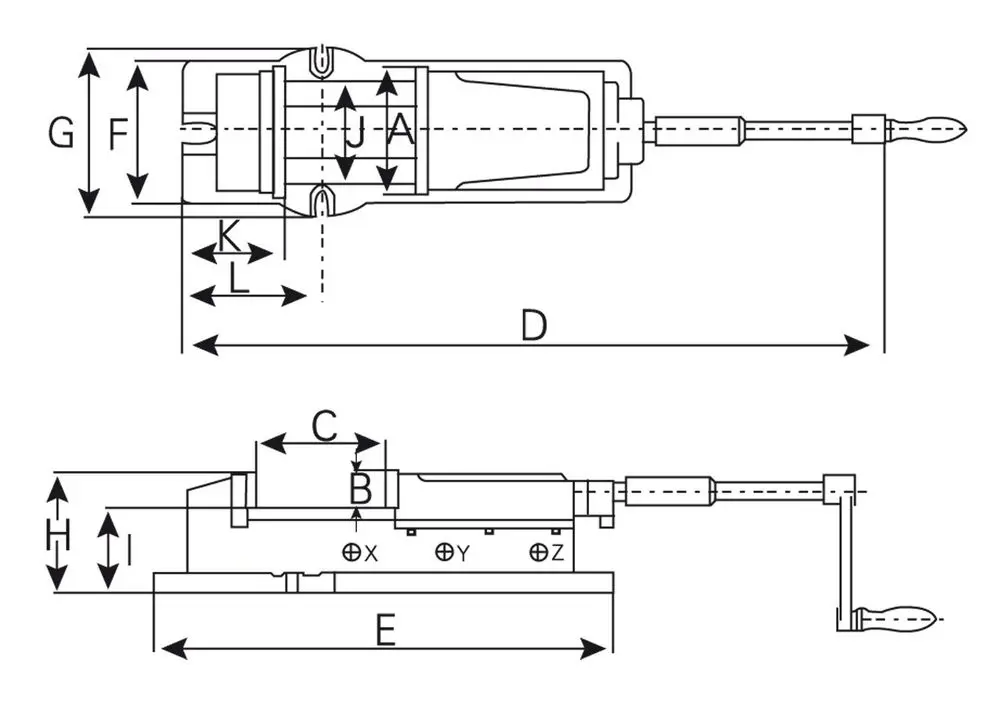

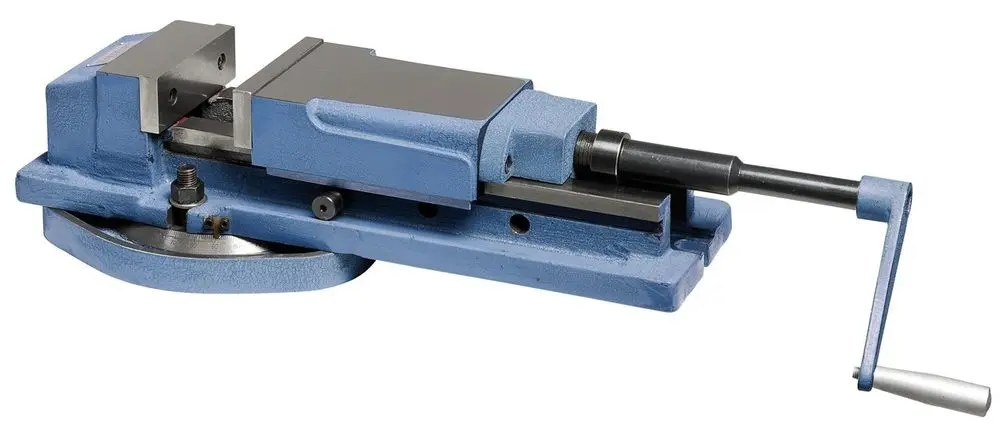

Hydraulický zverák Bernardo VH 100 - Šírka čeľustí A [mm]: 100 - Výška čeľustí B [mm]: 36 - Upínacia dĺžka C [mm]: 0 ÷ 72 | 70 ÷ 140 | 15 ÷ 170 - Celková dĺžka D [mm]: 525 - Základná dĺžka E [mm]: 430 - Šírka základne F [mm]: 130 - Šírka základne G [mm]: 160 - Výška H [mm]: 94 - Výška polohy čeľustí I [mm]: 60 - Šírka vedenia čeľustí J [mm]: 78 - Vzdialenosť pevných čeľustí K [mm]: 100 - Vzdialenosť upínacieho otvoru základne zveráka L [mm]: 155 - Rozsah upínania X [mm]: 0 ÷ 60 - Rozsah upínania Y [mm]: 57 ÷ 115 - Upínací rozsah Z [mm]: 110 ÷ 170 - Upínací tlak (sila) [kg] / [kN]: - - Hmotnosť [kg]: 22 Bernardo VH 100 strojný hydraulický zverák s otočným stolom Použitie zveráka: obrábacie centrá, frézovanie, vŕtanie a brúsenie - Mechanicko-hydraulický upínací systém ovládaný ručnou kľukou - Posilňovací systém, menšia potrebná sila, vysoký upínací tlak - Vysoká a bezpečná upínacia sila pri malej fyzickej námahe - Vhodné na upínanie dlhých a veľkých obrobkov - Veľký rozsah upínania
