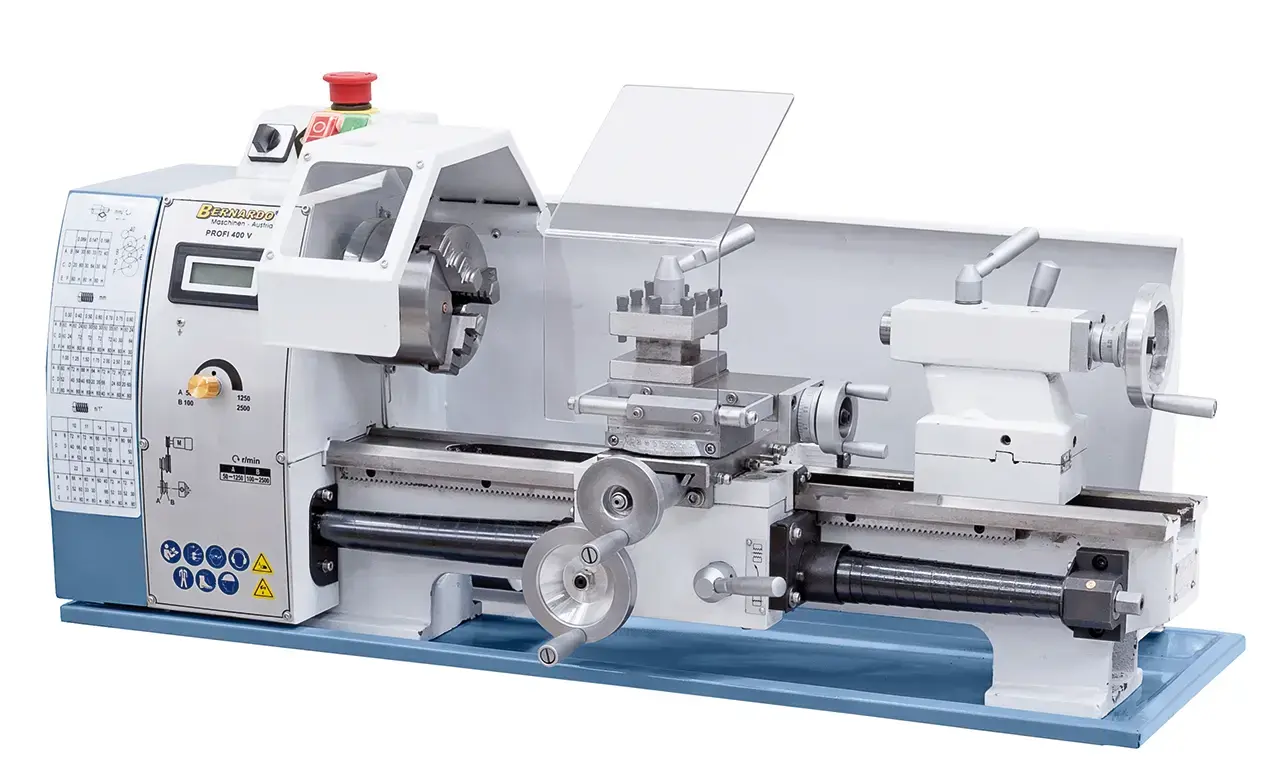

Stolový sústruh Bernardo Profi 400 V (230 V) (BER031036)

• Motor - výkon S₁100% [W]:600
• Motor - výkon S₆40% [W]:800
• Napájacie napätie [V]:230
• Vzdialenosť hrotov [mm]:400
• Výška hrotov [mm]:100
• Točný priemer nad lôžkom [mm]:200
• Priechod vretena [mm]:20
• Kužeľ vretena:MK 3
• Rozsah otáčok (plynule) [U.min^-1]:50 ÷ 1 250/100 ÷ 2 500
• Rozsah pozdĺžneho posuvu [mm.ot^-1]:(3) 0,089 ÷ 0,198
• Metrický závit [mm]:(14) 0,3 ÷ 3,0
• Palcové závit [TPI]:(10) 10 ÷ 44
• Posuv pinoly [mm]:50
• Kužeľ pinoly:MK 2
• Rozmery stroja (š x h x v) [mm]:930 x 400 x 380
• Hmotnosť [kg]:65

Presný stolový sústruh Profi 400 V s točnou dĺžkou 400 mm je sériovo vybavený plynulou reguláciou otáčok a digitálnym ukazovateľom otáčok. Vďaka výhodnému pomeru ceny a výkonu je tento model ideálnym riešením pre modelárov a domácich majstrov.

• Je určený na opracovanie ocele, neželezných kovov a plastov
• Univerzálne použiteľný na sústruženie, upichovanie, stáčanie, závitovanie, …
• Sériovo s ťažnou skrutkou na rezanie závitov a pre pozdĺžny strojný posuv
• Sériovo s výmennými kolesami na rezanie metrických závitov
• Vysoká presnosť vretena - precízne guličkové ložiská (házivosť ≤0,009 mm)
• Užívateľsky prívetivé usporiadanie ovládacích prvkov
• Kompaktná a malá konštrukcia s optimálnym pomerom ceny a výkonu
• Vďaka plynulej elektronickej regulácii otáčok je možné nastaviť reznú rýchlosť zodpovedajúca danému obrobku.

Konkurenčné výhody sústruhov Bernardo Profi 400 V

• BEZPEČNOSŤ
  • Monitorovanie pozície ochranného krytu aktívnym bezpečnostným spínačom

    Všetky ochranné kryty pohonu stroja sú štandardne vybavené aktívnymi bezpečnostnými spínačmi kategórie 1 podľa EN 954-1.

  • Kryty zaistené skrutkami

    Všetky ochranné kryty sú štandardne, v súlade s prílohou I, bod 1.3.8.2 normy EN 12717, vybavené a zaistené skrutkami, takže nemôžu byť stratené počas nastavovania alebo údržby.

  • Tlačidlo núdzového zastavenia - UMIESTNENÉ SAMOSTATNE

    Iba tlačidlá EMERGENCY STOP, ktoré boli testovaná v súlade s normou EN 60947-5-5, spĺňajú všetky požiadavky bezpečné a trvalé funkcie.
    To je dôvod, prečo BERNARDO prijíma rozhodnutie Európskej komisie a, ak je to možné, nepoužíva žiadne kombinované tlačidlo ZAP/VYP s pripojenými spínačmi, ale iba testované tlačidlo NÚDZOVÉHO ZASTAVENIA inštalované na ergonomické miesto.


    • Prednosti:
      • Každý sústruh má aspoň jedno tlačidlo NÚDZOVÉHO ZASTAVENIA, s funkciou EMERGENCY STOP podľa európskej normy EN 60204-1
      • Toto tlačidlo je umiestnené v zornom poli obsluhy av prípade núdze ho možno ľahko a rýchlo použiť
  • Uzavreté kryty pohonnej skrutky



    Štandardný kryt pohonnej/posuvovej skrutky tohto sústruhu spĺňa požiadavky normy EN ISO23125.

  • Piktogramy podľa ISO 7010 v zornom poli obsluhy

    U všetkých sústruhov nájdete označenie možných zvyšných rizík prevádzky stroja a vyznačenie potrebného osobného vybavenia ochrannými pomôckami (na základe strojnej právnej línie prílohy I, bod 1.7.2), ktoré sú umiestnené v zornom poli obsluhy.

  • Ochrana skľučovadla podľa normy CE

    Ochrana skľučovadiel u všetkých sústruhov značky BERNARDO podľa normy EN ISO 23125 vyhovuje požiadavkám na zakrytie celkovej dĺžky telesa skľučovadla, vr. jeho upínacích čeľustí, a to až do osi sústruženia. Pohon vretena je okamžite vypnutý pomocou kontrolného senzora, pokiaľ by došlo k otvoreniu krytovania. Tým je plne zaistené znemožnenie prístupu k rotujúcemu skľučovadlu. Pohľad na obrobok nie je však v tomto prípade znemožnený

    • Prednosti:
      • Vyhovuje normám EN ISO
      • Zasahuje minimálne až do osi sústruženia
      • Vyššia bezpečnosť obsluhy
  • Uzavreté ručné kolesá s rovným noniem

    Aby sa minimalizovalo riziko poranenia v dôsledku zachytenia obsluhy,sú na sústruhu použité uzavreté ručné kolesá.Namontované krúžky so stupnicou sú otočné a tak môžu byť vždy nastavené do požadovanej polohy.
    Nonius je pre lepší odpočet v súčasnej dobe vyznačený po obvode.

    • Prednosti:
      • Zvýšená bezpečnosť prostredníctvom uzavretých ručných koliesok
      • Pravidelne delený nónius (napr. 0,02 mm)
      • Užívateľsky prívetivé kruhové stupnice

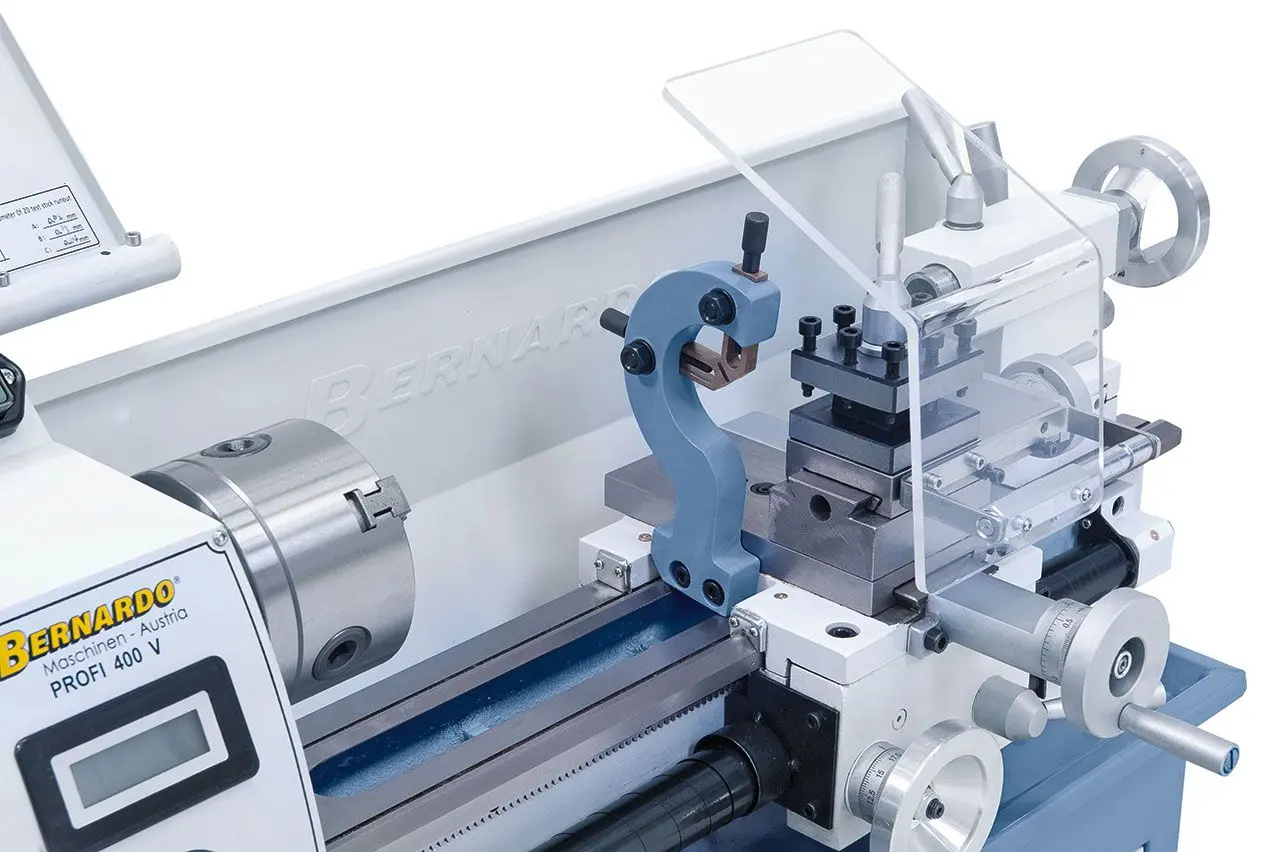

  • Nastaviteľná ochrana pred ostrekom a odlietavajúcimi trieskami podľa normy CE

    Súčasná európska norma pre konvenčné ručné sústruhy EN ISO23125/A1:2012 predpisuje okrem iného ochranu proti striekajúcej vode a trieskam na prednej strane stroja.
    Ochrana proti postreku a trieskam, ktorú používa BERNARDO, spĺňa aj ďalšie požiadavky normy EN 12840 bod 5.2.1.3.

    • Prednosti:
      • Vyššia bezpečnosť obsluhy
      • Pohodlná pri obsluhe a ergonomická
      • Odolná účinku oleja a chladiacej kvapaliny
      • Ľahko nastaviteľná
      • Stabilná a robustná konštrukcia
      • Veľké priehľadné sklo
• PRIDANÁ HODNOTA
  • Kvalitné 3čeľusťové a 4čeľusťové skľučovadlá

    Štandardne dodávané skľučovadlá vhodné pre 2 500 ot./min s rezervou prekonávajú požiadavky normy . Svojou veľkosťou sú skľučovadlá DK 11 určené pre veľký rozsah a bezpečné upnutie obrobku.

    • Prednosti skľučovadiel sústruhu BERNARDO:
      • Vysoká sústrednosť
      • Rôzne použiteľné čeľuste od firmy BERNARDO:
        1. Základné čeľuste

        2. Reverzné nástavce čeľustí

        3. Mäkké monoblokové čeľuste

        4. Mäkké nástavce čeľustí

      • Náhradné diely pre skľučovadlo k dispozícii (napr. špirálové koleso, pastorok, upínací kľúč,…)
  • Kvalitne uložené vretená sústruhu
    • Tento sústruh používa ložiská na uloženie vretena vo triede presnosti P5
    • Táto presnosť ložísk vďaka užším výrobným toleranciám zaručuje vyššiu sústrednosť behu vretena ako štandardné ložiská

Súčasťou dodávky sústruhu Bernardo

• 3-čeľusťové skľučovadlo DK 11 priemer 100 mm
• Štvorstranný nožový držiak
• Pevné hroty
• Výmenné kolesá (pre sústruženie závitov)
• Ochranný kryt skľučovadla
• Zadná stena proti odlietavaniu triesok
• Spodná vaňa na zachytenie triesok
• Digitálne zobrazenie otáčok
• Obslužné a servisné náradie
