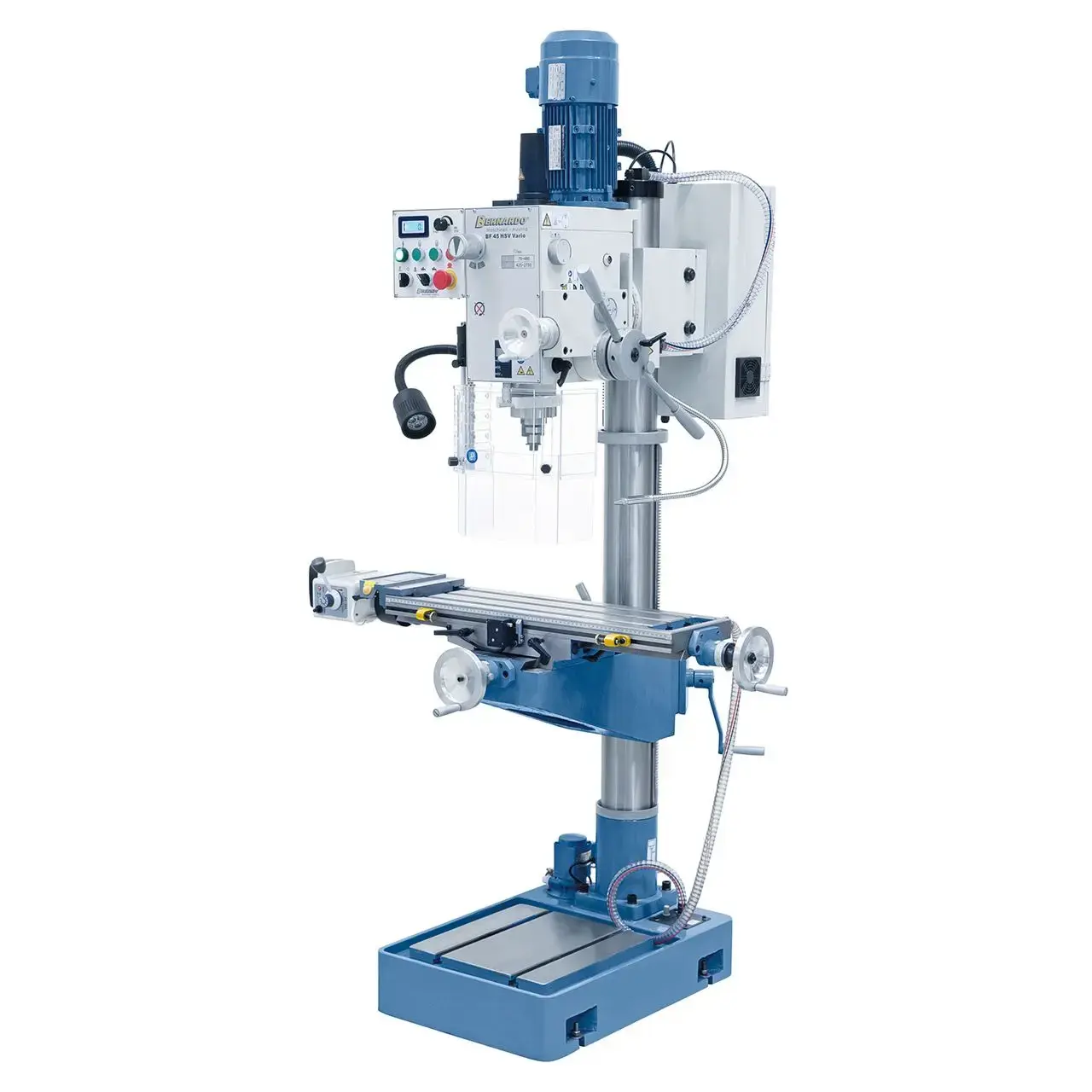

Stĺpová vŕtačko-frézka Bernardo BF 45 HSV Vario s posuvom osi X (BER0211080)

• Motor - výkon S₁ 100% [W]: 1 500
• Motor - výkon S₆ 40%> [W]: 2 200
• Napájacie napätie [V]: 400
• Priemer vrtáka (oceľ) [mm]: 32
• Priemer vrtáka (liatina) [mm]: 40
• Priemer nožovej hlavy [mm]: 80
• Vyloženie [mm]: 280
• Počet otáčok vretena, plynule [U.min^-1]: 75 ÷ 2 750
• Posuv pinoly [mm.ot^-1]: 0,10 / 0,18 / 0,26
• Upínanie vo vretene: MK 4
• Zdvih pinoly [mm]: 120
• Veľkosť stola [mm]: 730 x 210
• Veľkosti T-drážky [mm]: 14
• Vzdialenosť vreteno/stôl max. [mm]: 640
• Vzdialenosť vreteno/základňa max. [mm]: 1 190
• Dráhy pojazdov (x/y) [mm]: 495/200
• Naklápanie frézovacej hlavy [°]: ±90
• Výškový posun frézovacej hlavy [mm]: 260
• Priemer stĺpa [mm]: 115
• Základňa [mm]: 365 x 375
• Rozmery (š x h x v) [mm]: 1 070 × 800 × 2 060
• Hmotnosť [kg]: 362

Presná stĺpová vŕtačko-frézka Bernardo radu BF so strojným posuvom pinoly a osi X, frekvenčným meničom otáčok

• Vŕtačko-frézka mnohostranne použiteľná v opravárenských prevádzkach, mechanických dielňach aj v oblastiach výučby
• Poskytuje základné možnosti vŕtacích a frézovacích prác vo vodorovných, zvislých aj naklonených rovinách
• Vďaka kompaktnej konštrukcii, štandardnému posunu pinoly, digitálnemu zobrazeniu zdvihu pinoly a plynulej regulácii rýchlosti otáčok frekvenčným meničom s optimálnym priebehom krútiaceho momentu je tento model ideálny pre modelárov, remeselníkov a opravovne
• Vysoká bezpečnosť zaistená výškovo nastaviteľným ochranným krytom podľa normy CE
• Rozmerný krížový stôl s T-drážkami a obvodovým kanálom pre chladiacu kvapalinu
• Veľmi pokojný chod zaisťujú brúsené prevodové ozubené kolesá bežiace v olejovom kúpeli
• Sériovo vybavená digitálnym zobrazením vysunutia a otáčok pinoly, LED pracovným osvetlením
• Frézovacia hlava je otočná na obe strany na uhlové vŕtanie, frézovanie skosenia a mnoho ďalšieho
• Rybínové vedenie v osiach x, z, s vymedzením vôľou klinovými lištami
• Stabilný a brúsený oceľový stĺp, navrhnutý pre veľké namáhanie
Štandardne s automatickým podávaním hrotov
• Pravý a ľavý chod na závitovanie
• Opracovaná základňa s T-drážkami na upínanie vysokých obrobkov
• Dodávané s automatickým posuvom pinoly a zariadením na rezanie závitov
• Rýchloposuv a jemný posuv je možné prepínať pomocou spojky
• Kvalitné valivé ložiská zaisťujú vysokú presnosť behu vretena

Súčasťou dodávky vŕtačko-frézky Bernardo

• Strojový posuv AL 450 D v osi X
• Frekvenčný menič otáčok
• Rýchloupínacie skľučovadlo 1 ÷ 16 mm / B 16
• Upínací tŕň MK 4/B 16
• Upínacia skrutka M 16 vo vretene
• Redukcia MK 4/MK3
• Kombinovaný frézovací MK 4/27 mm
• Strojový posuv vretena
• Výškovo nastaviteľný ochranný kryt
• Digitálne zobrazenie zdvihu pinoly
• Digitálne zobrazenie rýchlosti
• Zariadenia na rezanie závitov
• Chladiace zariadenia
• LED pracovné osvetlenie
• Nastaviteľná stupnica
• Servisné a obslužné náradie
