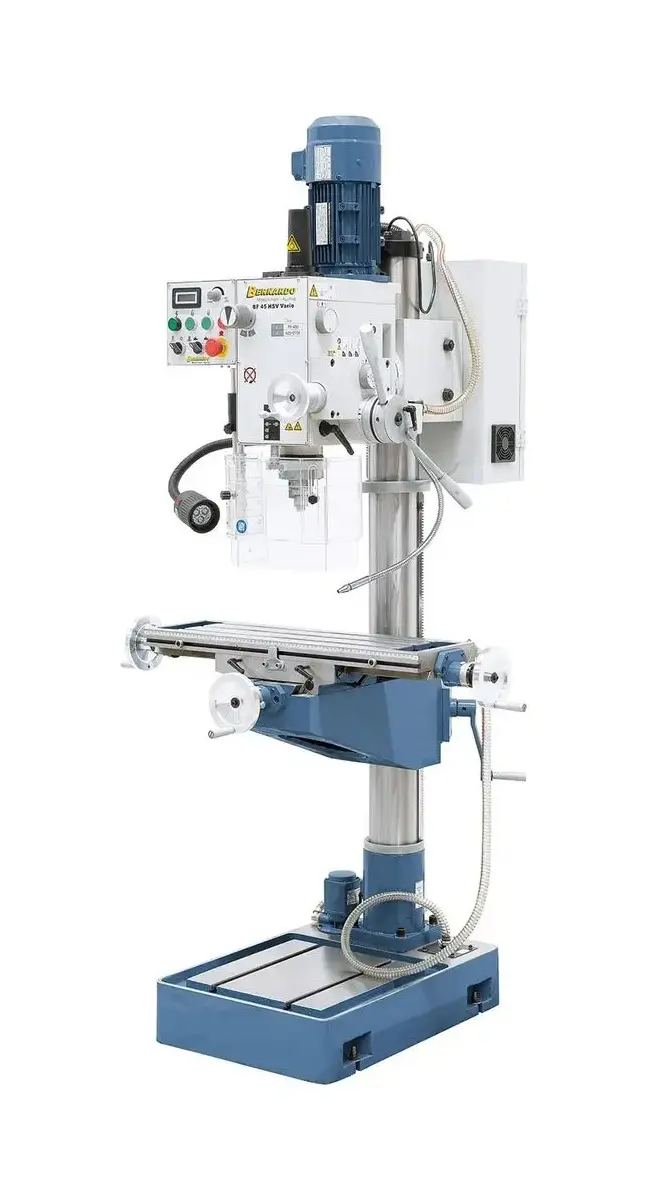

Stĺpová vŕtačko-frézka Bernardo BF 45 HSV Vario (BER021108)

• Motor - výkon S₁100% [W]:1 500
• Motor - výkon S₆40%>[W]:2 200
• Napájacie napätie [V]:400
• Priemer vrtáka (oceľ) [mm]:32
• Priemer vrtáka (liatina) [mm]:40
• Priemer hlavy nožov [mm] :80
• Vyloženie [mm]:280
• Počet otáčok vretena, plynule [U.min^-1]:75 ÷ 2 750
• Posuv pinoly [mm.ot^-1]:0,10/0 , 18/0,26
• Upínanie vo vretene:MK 4
• Zdvih pinoly [mm]:120
• Veľkosť stola [mm]:730 x 210
• Veľkosti T-drážky [mm]:14
• Vzdialenosť vreteno/stôl max. [mm]:640
• Vzdialenosť vreteno/základňa max. [mm]:1 190
• Dráhy pojazdov (x/y) [mm]:495/200
• Výškový posun frézovacej hlavy [mm]:260
• Priemer stĺpa [mm]:115
• Základňa [mm] :365 x 375
• Rozmery (š x h x v) [mm]:1 070 × 800 × 2 060
• Hmotnosť [kg]:362

Stĺpová vrtačko-frézka Bernardo BF 45 HSV Vario

Presná vrtačko-frézka radu BF sa strojným posuvom pinoly, frekvenčným meničom otáčok je mnohostranne použiteľná v opravárenských prevádzkach, mechanických dielňach i v oblastiach výučby.

• Plynulé nastavenie otáčok frekvenčným meničom s optimálnym priebehom krútiaceho momentu
• Opracovaná základňa s T-drážkami pre upínanie vysokých obrobkov
• Pravý a ľavý chod pre závitovanie
• Rozmerný krížový stôl s T-drážkami a obvodovým žliabkom pre chladiacu kvapalinu
• Jednoduchá a rýchla zmena počtu otáčok pomocou radiacej páky
• Stabilné a brúsený oceľový stĺp, navrhnutý pre veľké namáhanie
• sériovo vybavený digitálnym zobrazením vysunutie a otáčok pinoly, LED pracovnom osvetlením
• Dodávaná s automatickým posuvom pinoly a zariadením pre rezanie závitov
• prevodová hlava 180° výkyvná, 360° otočná a výškovo nastaviteľná
• Rybinové vedenia v osiach x, z, s vyme dením vôľou klinovými lištami
• Veľmi pokojný chod zaisťujú brúsená prevodová ozubené kolesá bežiace v olejovom kúpeli>
• Rýchloposuv a jemný posuv je možné prepínať pomocou spojky
• Kvalitné valivé ložiská zaisťujú vysokú presnosť behu vretena
• Vysoká bezpečnosť zaistená výškovo nastaviteľným ochranným krytom podľa normy CE

Súčasti dodávky vrtačko-frézky Bernardo

• Frekvenčný menič otáčok
• Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
• Upínací tŕň MK 4/B 16
• Upínacia skrutka M 16 vo vretene
• Redukcia MK 4/MK 3
Kombinovaný upínací tŕň MK 4/27 mm
• Strojový posuv vretena
• Výškovo nastaviteľný ochranný kryt
• Digitálne zobrazenie zdvihu pinoly
• zariadenie na rezanie závitov
• Chladiace zariadenie
• LED pracovné osvetlenie
• Nastaviteľná stupnice
• Servisné a obslužné náradie
