Rýchloupínacia nožový držiak - sada SWH AA (BOW3384311)

Rýchloupínací nožový držiak sada SWH AA.

• Rýchloupínacie nožové držiaky

• Určené pre všetky typy dodávaných sústruhov

• Opakovateľná presnosť 0,01 mm

• 40 rôznych polôh uhlových nastavení

• Výškové nastavenie pomocou drážkovaného skrutky

• Oceľová hlava a držiak s profilovo brúseným ozubením

• Upnutie výmenného držiaka sa vykonáva rýchloupínaciepákou

• Uhlová stupnica na hlave

• Pre vlastnú montáž


  Technické údaje nožového držiaka SWH AA

• Točný priemer [mm]: 120 ÷ 220
• Výkon motora sústruhu max. [kW]: 1
• Šírka saní max. [mm]: 80
• Výška reznej hrany (ostrie) min. [mm]: 18
• Výška reznej hrany (ostrie) max. [mm]: 26
• Výšková nastaviteľnosť [mm ]: 8
• Podložka nože [mm]: 6
• Šírka podložky pre pracovné nôž [mm]: 10
• Výška pracovného noža max. [mm]: 12
• Priemer diery [mm]: 12
• Celková šírka [mm]: 70
• Celková výška [mm]: 37
• Hĺbka vŕtanie [mm]: 30

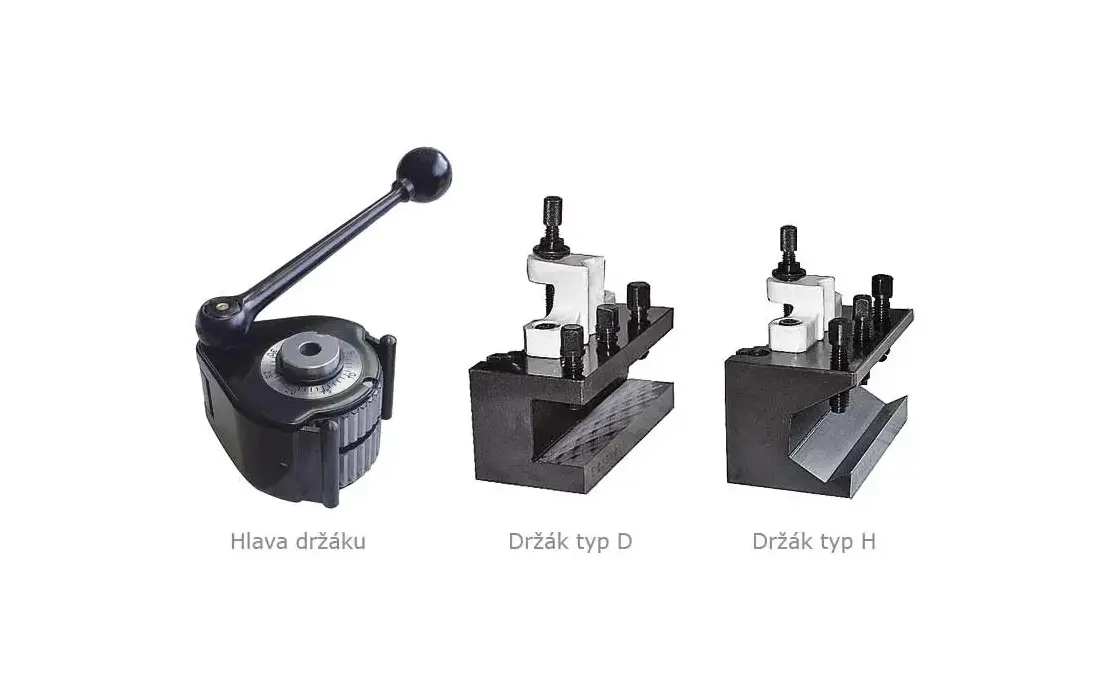

• Súčasti dodávky nožového držiaku:

• 1 × hlava držiaku A
• 3 × držiak 13 × 50 pre štvorhranné noža (typ D)
• 1 × držiak 13 × 50 pre okrúhle noža (typ H)
