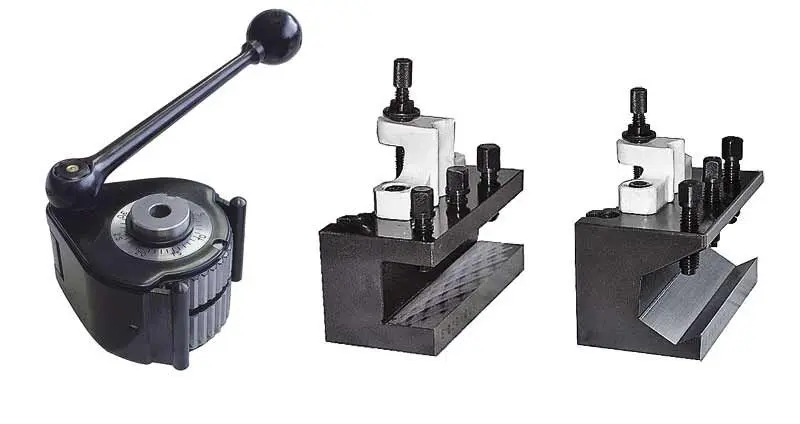

Rýchloupínacia nožový držiak - sada SWH 7 - C (BOW3384307)

Rýchloupínací nožový držiak sada SWH 7-C.

• Rýchloupínacie nožové držiaky

• Určené pre všetkých typy dodávaných sústruhov

• Opakovateľná presnosť 0,01 mm

• 40 rôznych polôh uhlových nastavení

• Výškové nastavenie pomocou drážkovaného skrutky

• Oceľová hlava a držiak s profilovo brúseným ozubením

• Upnutie výmenného držiaka sa vykonáva rýchloupínaciepákou

• Uhlová stupnica na hlave

• Pre vlastnú montáž


  Technické údaje nožového držiaka SWH 7-C

• Točný priemer [mm]: 400 ÷ 700
• Výkon motora sústruhu max. [kW]: 13
• Šírka saní max. [mm]: 180
• Výška reznej hrany (ostrie) min. [mm]:47/50
• Výška reznej hrany (ostrie) max. [mm]: 87/72/7790/85/80
• Výšková nastaviteľnosť [mm]: 40/35/30
• Podložka nože [mm]: 15/18
• Šírka podložky pre pracovné nôž [mm]:20/30
• Výška pracovného noža max. [mm]: 32
• Priemer diery [mm]: 40
• Celková šírka [mm]: 92/202/202
• Celková výška [mm]: 110
• Hĺbka vŕtania [mm]: 90

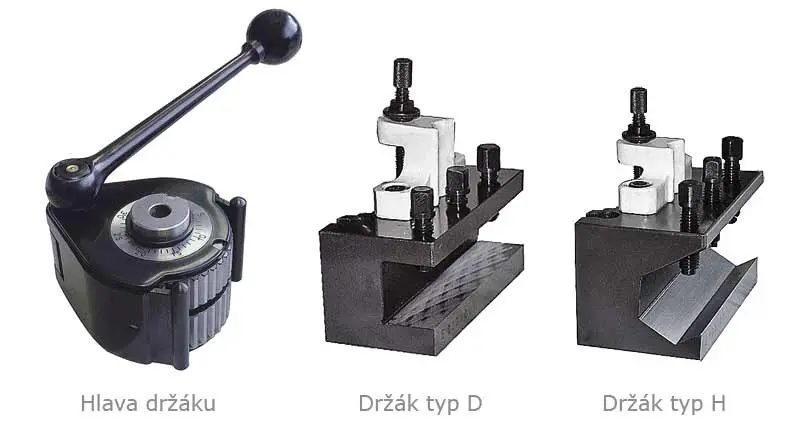

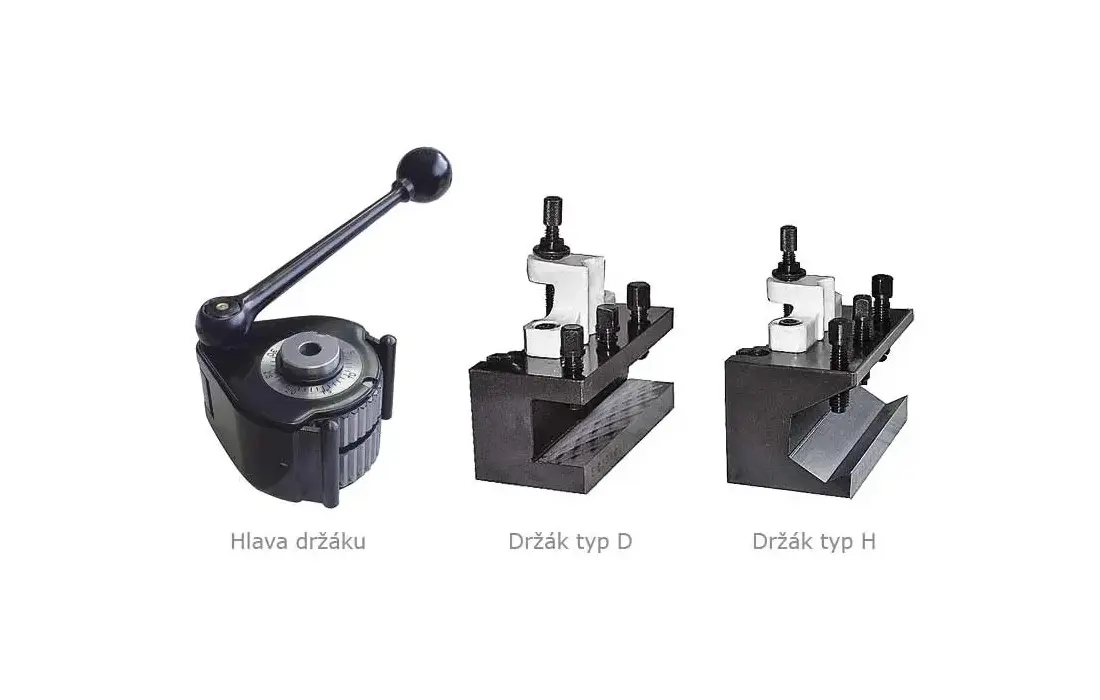

• Súčasti dodávky nožového držiaku:

• 1 × hlava držiaku C
• 3 × držiak 32 × 150 pre štvorhranné nože (typ D)
• 1 × držiak 35 × 150 pre okrúhle noža (typ H)
