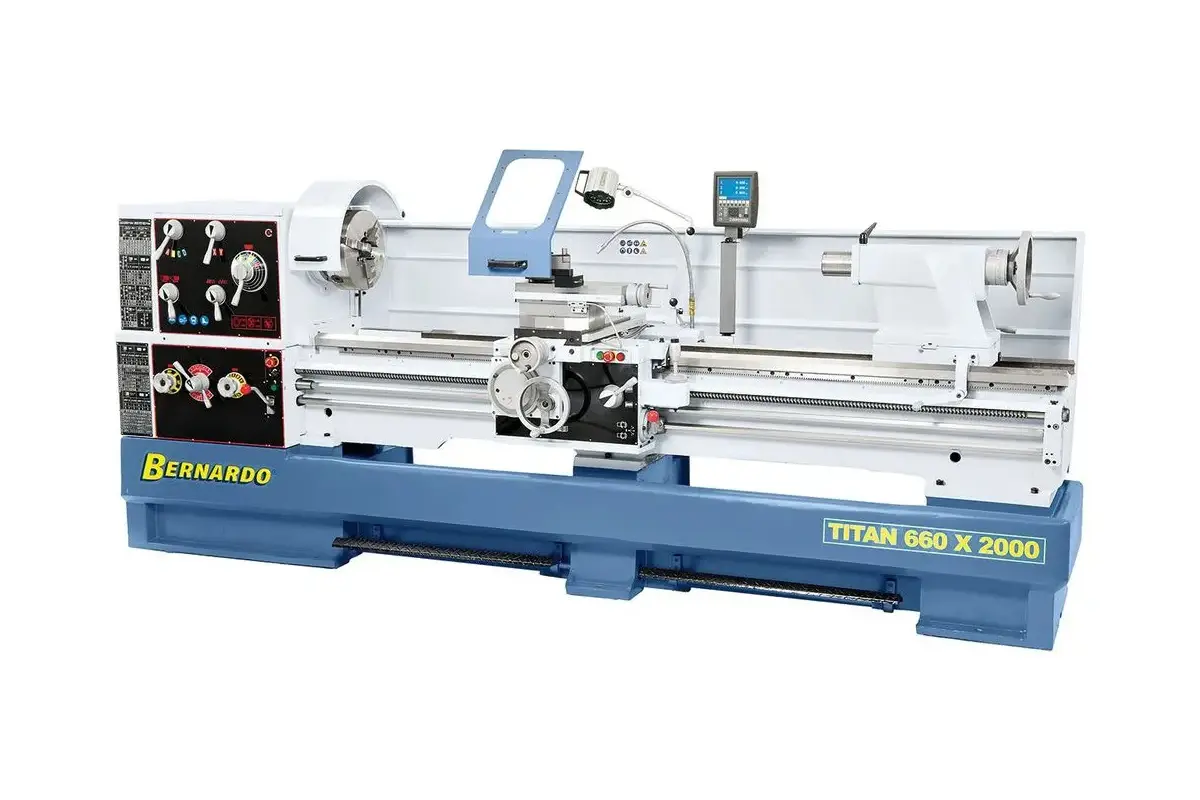

Produkčný sústruh Bernardo Titan 660 x 2000 - vr. digit. indikácie v 3 osiach (BER031351XL)

• Výkon motora [W]:7 500
• Vzdialenosť medzi hrotmi [mm]:2 000
• Výška hrotov [mm]:330
• Točný priemer nad lôžkom [mm]:660
• Točný priemer nad vyberateľným ložom [mm]:900
• Točný priemer nad suportom [mm]:460
• Šírka lôžka [mm]:400
• priechod vretena [mm]:105
• Upínanie (prevedenie) vretena:DIN 55029, D1-8 "
• Otáčky (16) [U.ot^-1]:25 ÷ 1 600
• Pozdĺžny posuv (25) [mm.ot^-1]:0,044 ÷ 1,480
• Priečny posuv (25) [mm.ot^-1]:0,022 ÷ 0,740
• Závit metrický (54) [mm]:0,45 ÷ 120
• závit palcový (54) [TPI]:7/16 ÷ 80
• Priemer pinoly [mm]:90
• Posuv pinoly [mm]:235
• Kužeľ pinoly:MK 5
• Rozmery (š xvxh) [mm]:3 630 x 1 200 x 1 520
• Hmotnosť [kg] :2 900

Priemyselný sústruh Titan 660 je moderný a súčasným technickýmštandardom zodpovedajúci stroj.

Vďaka jednoduchému ovládaniu a vybavenie funkčnými celky(rýchloposuv, mechanická lamelová spojka, digitálne odmeriavaniepolohy a rozsah výkonu) sa tento model radia do ponuky veľmivhodných typov pre strojársku výrobu, priemyselnú údržbu azákazkovú výrobu.

Význačné rysy sústruhu TITAN 660 x 2000

• Mnohostranné možnosti využitia sústruhu vo všeobecnejstrojárskej výrobe, priemyselných závodoch, zákazkovej výrobe,...
• Centrálne ovládané a praktické prepínanie jednotlivých posuvov anastavenia rezanie závitov medzi vodiacim a ťažným skrutkou
• Prizmatické lôžka zo šedej liatiny je indukčne tvrdené abrúsené
• Moderné uloženie hlavného vretena v presných ložiskách sgarantovanou odchýlkou behu do 0,009 mm
• Kalená a brúsená ozubené kolesá a hriadele v prevodovej skrini solejovou náplňou
• Štandardne je sústruh dodávaný s rýchloposuvom pre vysokúefektivitu práce
• Veľký priechod vretenom pre tyče a obrobky až do priemeru 105mm
• Pokojný chod použitím mechanickej lamelovej spojky
• Nožná brzda vretena pre skracovanie doběhových časov
• Dostatočný výkon pri sústružení priečnym posuvom
• Pre zníženie chvenia je masívny prizmatické lôžko vystuženérebrovaním

Konkurenčné výhody sústruhov Bernardo Titan 560

• Magnetická brzda vretena


Sústruh je v základe vybavený magnetickou brzdou vretena podľa požiadaviek európskej normy EN ISO 23125. V núdzovej situácii počas niekoľkých otáčok dôjde k zastaveniu a pokojovej pozícii.

• Kvalitné 3čeľusťové skľučovadlo


Štandardne sú dodávané skľučovadlá vhodné pre 1 650 ot./min, ktoré s rezervou prekonávajú požiadavky normy DIN 6386. Svojou veľkosťou sú skľučovadlá Camlock 8" určené pre veľký rozsah a bezpečné upnutie obrobku.

• Digitálny displej priamo na suporte



S cieľom zabezpečiť väčší komfort a ergonómiu obsluhy je displej digitálneho odmeriavania stále v zornom poli obsluhy vďaka montáži displeja priamo na pojazdnom suporte sústruhu.

• Rýchloupínací nožový držiak


Sústruh Bernardo Solid je štandardne dodávaný s rýchloupínacím nožovým držiakom Multifix veľ. C. Oproti inému výrobcovi, sú v štandardnej dodávke 4 výmenné držiaky nástrojov.

• Dostatočne dimenzované vreteno sústruhu


Priechodnosť vretena pri sústruhu Bernardo Titan bola zväčšená až na 105 mm pre ľahké obrábanie dlhých obrobkov… Veľkosť upínania skľučovadiel Camlock 8"rozsah a bezpečné upnutie obrobku.

Súčasti dodávky sústruhu Bernardo

• 3-osé digitálne odmeriavanie ES-12 V
• trecia spojka
• Rýchloposuv priečny a pozdĺžny
• LED pracovné svetlo
• 3-čeľusťové skľučovadlo PO3-315 mm/D8 "
• Upínacia doska pr. 450 mm
• Pevná luneta - max. pr. 180 mm
• Posuvná luneta - max. pr. 120 mm
• 2 pevné hroty
• Magnetická motorová brzda podľa CE
• Nožná brzda vretena podľa CE
• Prvotné olejová náplň Shell Tellus 46
• Chladiace zariadenie
• Rýchloupínacie nožový držiak Multifix vel. C, vr. 4 vložiek
• Ochranný kryt nožového držiaka
• Výmenná kolesá
• Redukcia
• Vaňa na triesky
• Vedenie káblov v energetickom reťaze
• Obslužné a servisné náradie
