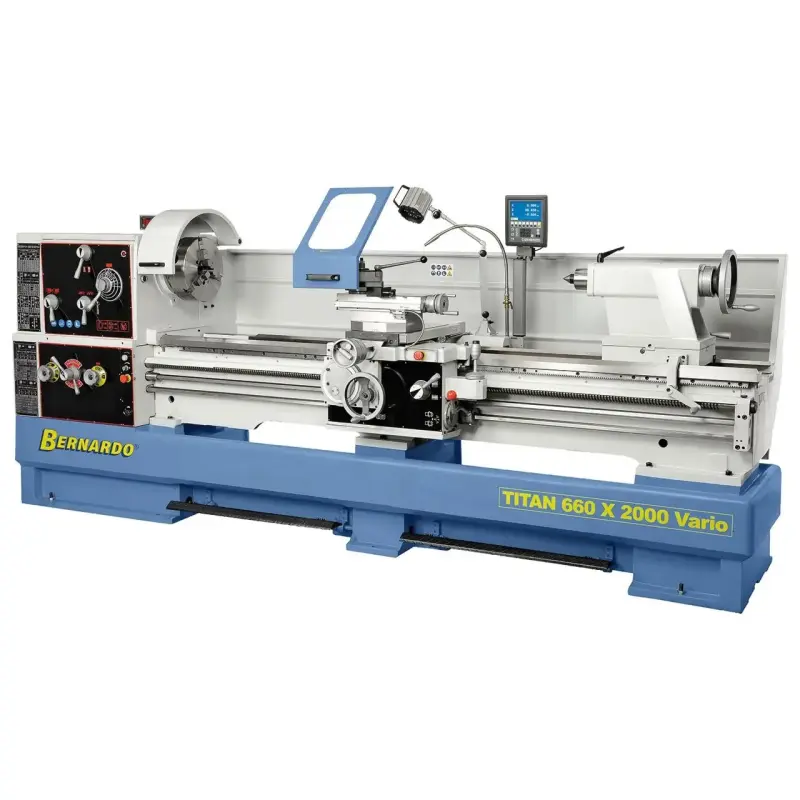

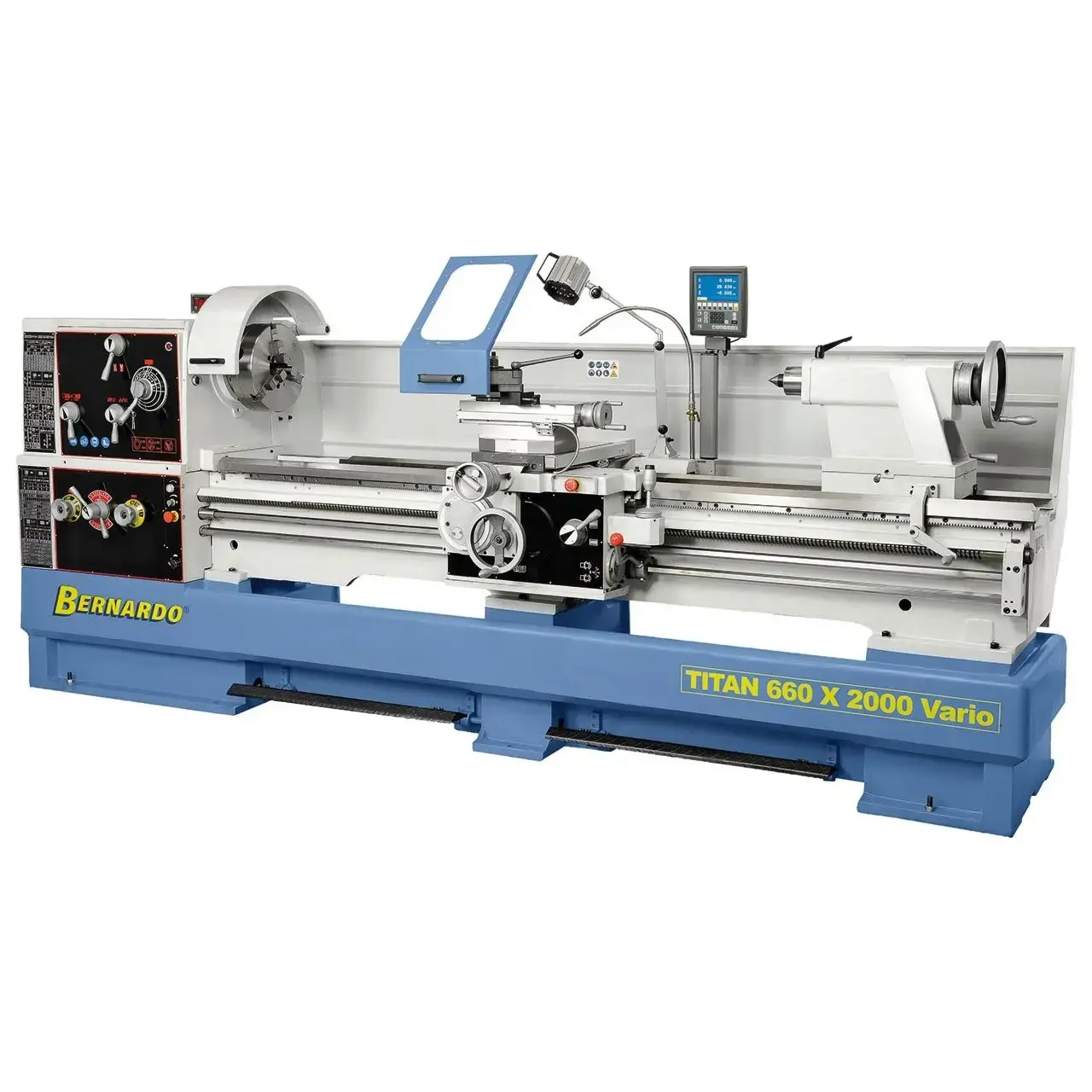

Produkčný sústruh Bernardo Titan 660 x 1500 Vario - digitálne meranie (BER031353XL)

• Výkon motora [W]:7 500
• Vzdialenosť hrotov [mm]:1 500
• Výška hrotov [mm ]:330
• Točný priemer nad lôžkom [mm]:660
• Točný priemer nad sedlovou medzerou [mm]:900
• Točný priemer nad suportom [mm]:460
• Šírka lôžka [mm]:400
• Priechod vretena [mm]:105
• Upnutie vretena:DIN 55029, D1 - 8 "
• Rozsah otáčok, plynule [U.min^-1]:(4) 16 ÷ 70/50 ÷ 215/100 ÷ 475/350 ÷ 1 500
• Rozsah pozdĺžnych posuvov [mm.U^-1]:(25) 0,044 ÷ 1,48
• Rozsah priečnych posuvov [mm .U^-1]:(25) 0,022 ÷ 0,740
• Metrický závit [mm]:(54) 0,45 ÷ 120
• Palcové závit [TPI]:(60) 7/16 ÷ 80
• Priemer pinoly [mm]:90
• Dráha pinoly [mm]:235
• Kužeľ pinoly:MK 5
• Rozmery stroja (š x h x v) [mm]:3 130 × 1 200 × 1 520
• Hmotnosť ca. [kg]:2 700

Produkčné sústruhy Bernardo Titan 660 a Titan 800 Vario sa vyznačujú vysokoupresnosťou a veľkým výkonom. Sú určené pre stredné až ťažké obrábacie práce.Tieto sústruhy nájdu využitie pri ekonomickej kusovej i sériovej produkcii výrobkovv strojárstve, opravárenstva, výrobe, atď.
Významnou prednosťou tohto sústruhu je vysoká úroveň krútiaceho momentu v nízkych otáčkach a približne konštantné otáčky pri zaťažení.

• Zosilnené a pre zníženie vibrácií silne rebrované lože
• Kompletná výbava: 3-osé odmeriavanie polohy, rýchloupínacie nožový držiak,oceľové 3-čeľusťové skľučovadlo a mnoho ďalšieho príslušenstva
• Regulácia otáčok ( plynulá), umiestnená na kryte vreteníka, umožňuje prispôsobiťotáčky a posuv pre ideálne rezné podmienky
• Moderné uloženie hlavného vretena v nastaviteľných kuželíkových ložiskách
• Pozdĺžny a priečny rýchloposuv redukujú neproduktívne časy
• Veľký otvor vŕtanie vretena (105 mm) pre obrobky s veľkým priemerom
• Koník s jemným odmeriavaním možno stranovo prestaviť pre sústruženie kužeľov
• Elektromechanická nožná brzda znižuje neproduktívne časy
• Mäkký rozbeh pom ocí mechanické lamelovej spojky

Konkurenčné výhody sústruhov Bernardo Titan 560

• Magnetická brzda vretena


Sústruh je v základe vybavený magnetickou brzdou vretena podľa požiadaviek európskej normy EN ISO 23125. V núdzovej situácii počas niekoľkých otáčok dôjde k zastaveniu a pokojovej pozícii.

• Kvalitné 3čeľusťové skľučovadlo


Štandardne sú dodávané skľučovadlá vhodné pre 1 650 ot./min, ktoré s rezervou prekonávajú požiadavky normy DIN 6386. Svojou veľkosťou sú skľučovadlá Camlock 8" určené pre veľký rozsah a bezpečné upnutie obrobku.

• Digitálny displej priamo na suporte



S cieľom zabezpečiť väčší komfort a ergonómiu obsluhy je displej digitálneho odmeriavania stále v zornom poli obsluhy vďaka montáži displeja priamo na pojazdnom suporte sústruhu.

• Rýchloupínací nožový držiak


Sústruh Bernardo Solid je štandardne dodávaný s rýchloupínacím nožovým držiakom Multifix veľ. C. Oproti inému výrobcovi, sú v štandardnej dodávke 4 výmenné držiaky nástrojov.

• Dostatočne dimenzované vreteno sústruhu


Priechodnosť vretena pri sústruhu Bernardo Titan bola zväčšená až na 105 mm pre ľahké obrábanie dlhých obrobkov… Veľkosť upínania skľučovadiel Camlock 8"rozsah a bezpečné upnutie obrobku.

Súčasti dodávky sústruhu Bernardo Titan

• Frekvenčný menič
• Rýchloposuv pozdĺžny a priečny
• 3-osé digitálne odmeriavanie polohy ES-12 V
• Oceľové 3-čeľusťové skľučovadlo PO3-315 mm/D8
• Lícna doska pr. 500 mm
• Pevná luneta - priemer. max. 180 mm
• Pohyblivá luneta - priemer. max. 100 mm
• 2x pevný hrot
• Nožný pedál s funkciou brzdy podľa noriem CE
• Počiatočná náplň olejom Shell Tellus 46
• Rýchloupínacie nožový držiak
• Ochraný štít u nožového držiaka
• Klzná trecia spojka
• Chladiace zariadenie
• LED - pracovné svetlo
• Výmenná kolesá (pre sústruženie závitov)
• Redukčné puzdro
• Třísková zadná stena
• Uloženie káblov v energetickom reťazi
• Obslužné a servisné náradie
