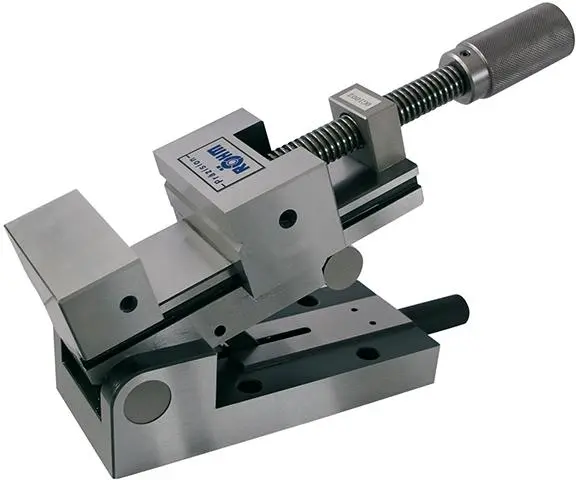

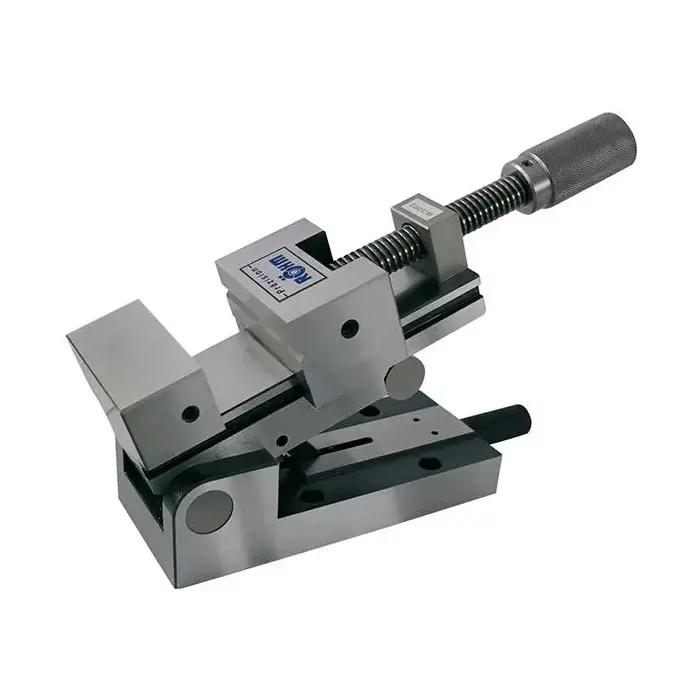

Presný sínusový zverák Röhm PS-SV Nr. 2 s otočnou osou vpredu (EDE38810090)
- Šírka čeľustí [mm]: 88
- Rozsah [mm]: 125
- Výška čeľustí [mm]: 40
- Upínacia sila [kN]: 4
- Celková dĺžka [mm]: 250
- Celková výška [mm]: 88
- Hmotnosť [kg]: 7,6
Vzorec pre výpočet koncového rozmeru x
x = sin α * K {pre dosadaciu plochu A}
x = sin α * K + 1 {pre dosadaciu plochu BI}
Príklad:
Má sa vypočítať:
Konečný rozmer pre uhlové nastavenie 24° 15“ u presného sínusového upínača PS-SV
Dané: K = 100, α = 0,4107
Výsledok: x = 0,4107 * 100 = 41,07
Konečný rozmer činí 41,07 mm
Precízny sínusový zverák Röhm s otočnou osou vpredu
- Používa sa pre svoju vysokú presnosť v nástrojárňach pri brúsení, frézovanie, meraní atď.
- Teleso a čeľuste z legovanej nástrojovej ocele, tvrdené a jemne brúsené
- Pevná čeľusť je hladká, pohyblivá čeľusť s vodorovne zabrúsenou prizmou
- S upnutím a uvoľnením pomocou závitového vretena
- Uhlové nastavenie s rozsahom nastavenia 0 ÷ 46 ° sa uskutočňuje koncovými rozmery na sínusovom princípe
- Ložiskové a oporné čapy sú tvrdené a brúsené s presnosťou 0,001 mm
- Upínací prípravok sa môže v každej uhlovej polohe uzamknúť
- Pravouhlosť 1 : 100 mm = 0,005 mm
- Rovnobežnosť 2 : 100 mm = 0,002 mm
- Uhlová odchýlka pri 45° = ± 15“
- Pre vysokú presnosť jemného brúsenie, frézovanie a meranie
Poznámka:
1 - Základná plocha k upínacie ploche pevnej čeľuste
2 - Základná plocha k hornej vodiacej hrane
