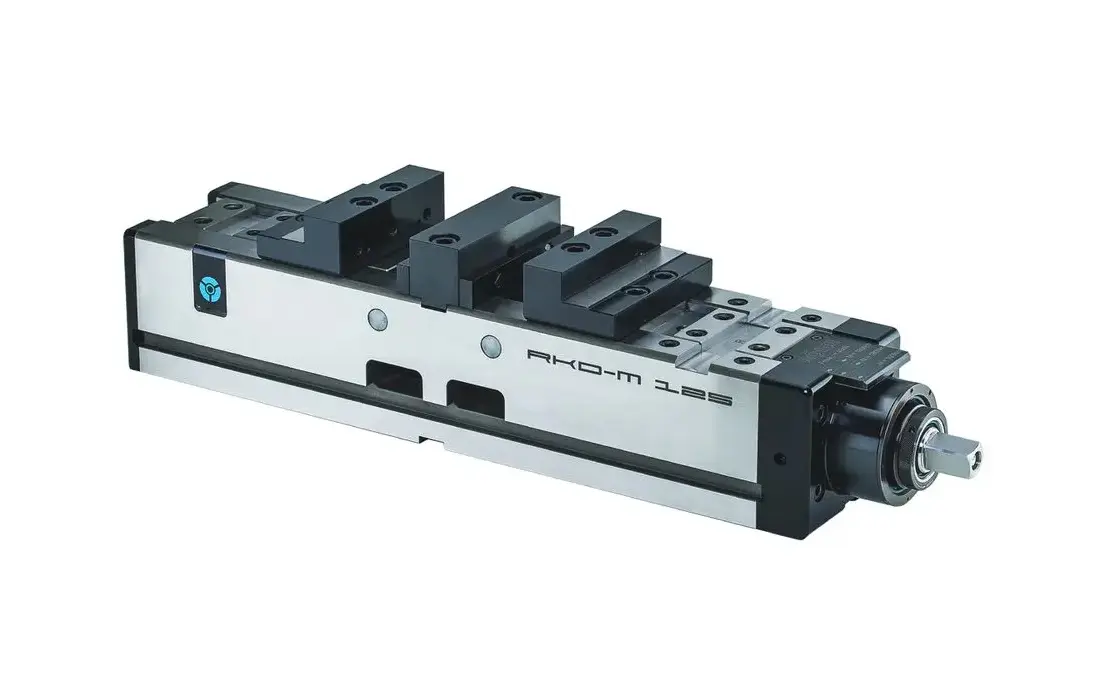

Presný NC zverák Röhm RKD-M 125 - Dvojitý, bez posilňovača (ROHM180469)

• Šírka čeľustí [mm]: 125
• Upínací dĺžka B1 (drážka 1) [ mm]: 0 ÷ 48
• Upínací dĺžka B2 (drážka 1) [mm]: 51 ÷ 88
• Upínací dĺžka B1 (drážka 2) [mm]: 48 ÷ 94
• Upínací dĺžka B2 (drážka 2) [mm]: 86 ÷ 134
• Upínací dĺžka B1 (drážka 3) [mm]: 92 ÷ 140
• Upínací dĺžka B2 (drážka 3) [mm]: 132 ÷ 180
• Výška čeľustí [mm]: 40
• Celková dĺžka (D_max) [mm]: 630
• Dĺžka zveráka (F) [mm]: 495
• Šírka zveráka (K) [mm]: 125
• Výška zveráka (E) [mm]: 145
• Hrúbka stredovej čeľuste (H_-0,02) [mm]: 40
• Upínací tlak [kN]: 40
• Hmotnosť [kg]: 52

Kompaktný dvojitý NC zverák Röhm RKD-M 125

Dvojitý, strediaci a kompaktný zverák (vyberateľná stredná čeľusť) pre upínacie veže s ovládaním treťou rukou zozadu určený pre presné brúsenie, frézovanie a pre široké použitie na CNC a konvenčných strojoch.

• Upínací systém s nulovým bodom
• Kompaktný presný zverák pre CNC obrábacie centrá. Umožnuje bezpečné upínanie pri minimálnej námahe obsluhy
• Dve zároveň pohyblivé čeľuste a pevná strednej čeľusť umožňujú vysokú opakovanú presnosť ± 0,01 mm a konštantné upínacie sily pri každom upnutí
• Krátka dráha rýchloposuvu. Len asi 1,5 otočenie kľukou stačí pre dosiahnutie max. Upínací sily
• Vysoko flexibilný zverák pre univerzálne použitie
• Ploché základné teleso
• Rýchla demontáž i montáž je možná iba sa svorkami
• Otočná pevná čeľusť a 2x rychlopřestavitelná a Samonastaviteľné pohyblivá čeľusť
• Výmenné čeľusťové vložky
• Samosvorný prenos sily
• Vyrobené z vysoko akostné zliatinové ocele, stabilizované a kalenej
• Dvojaký upínanie (medzi 3 čeľuste)
• Dve pohyblivé čeľuste a pevná centrálne čeľusť umožňujú nastavenie a zníženie pracovného času vďaka dvojitému upnutie. Pohyb čeľustí sa vykonáva otáčaním skrutky s ručnou kľukou a na obrobku je čeľusť udržiavaná s približne 1 kN (funkcia tretej ruky).
  Pri ďalšom otáčaní kľučky je druhá pohyblivá čeľusť už opretá proti obrobku pevne a je tu nasadená sila mechanického vretena.
  Kompenzačné pružiny môžu kompenzovať rozmerové rozdiely ± 3 mm medzi obrobkom I a obrobkom II.
• Najmä v hromadnej výrobe sú časy a doby cyklu kritickými faktormi.
  NC kompaktný dvojité zveráky spoločnosti Röhm sú vďaka dvojitému upínanie predurčené pre efektívne spracovanie.
• Maximálna flexibilita a všestranné upevnenie zveráka na pracovnú plochu.
  Trojstranné uloženia: základné Leza, na prednej strane, bočné
• Pohon vretenaje zapuzdrený - ochrana proti trieskam
• Centrálne mazanie vodítok a závitu vretena - na oboch stranách zveráku sú pevne umiestnené mazacie hlavice
• Telo zveráku je vybavené závitom pre uhlovú montáž pohonu
• Jednoduché spojenie viacerých modulárnych zverákov pre prácu v zostavách
