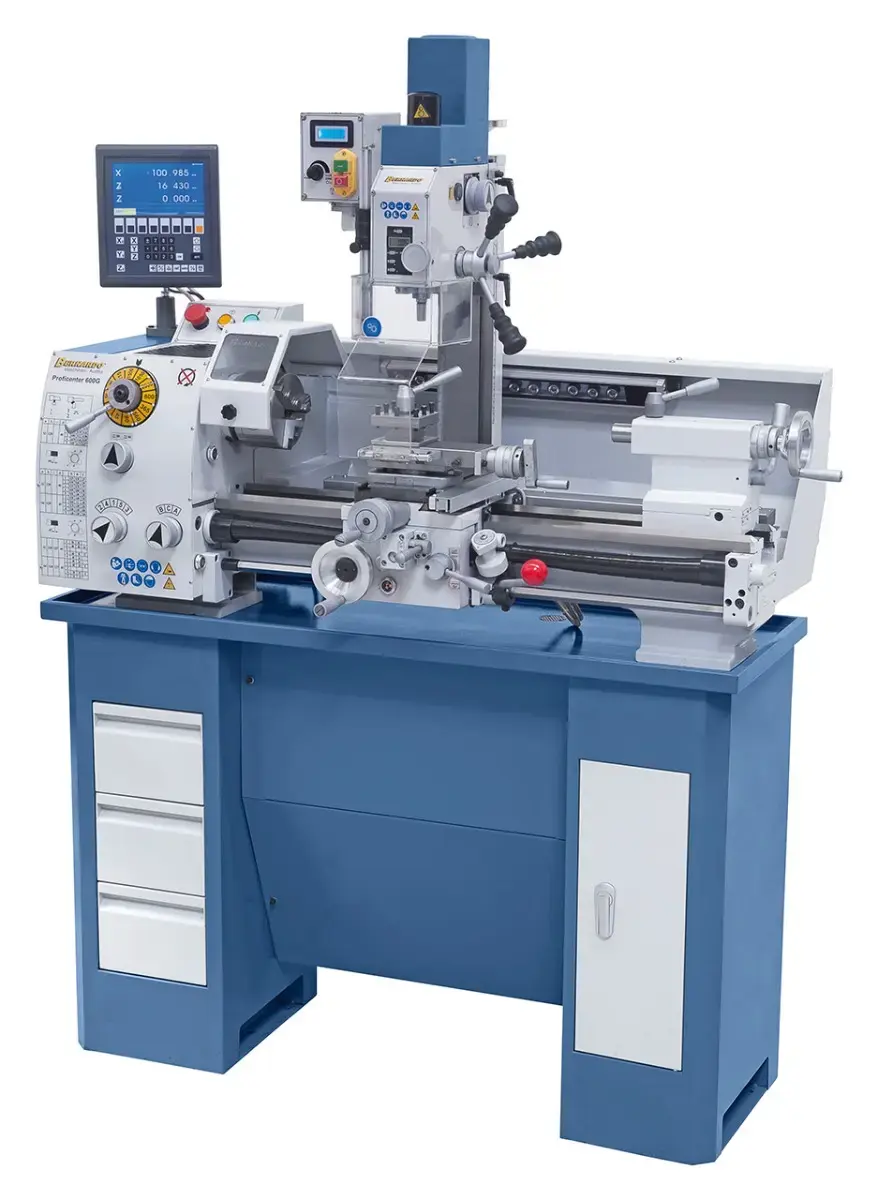

Obrábaci sústruh Bernardo Proficenter 600 G (400 V) (BER031230)

Sústruh

• Motor - výkon S₁ 100% [W]: 750
• Motor - výkon S₆ 40% [W]: 1 000
• Napájacie napätie [V]: 400
• Vzdialenosť hrotov [mm]: 600
• Výška hrotov [mm]: 140
• Točný priemer nad lôžkom [mm]: 280
• Šírka lôžka [mm]: 150
• Priechod vretena [mm]: 26
• Kužeľ vretena: MK4
• Rozsah otáčok (12) [U.min^-1]:45 ÷ 2 000
• Rozsah posuvu - pozdĺžny [mm.ot^-1]: 0,044 ÷ 0,437
• Rozsah posuvu - priečny [mm.ot^-1]: 0,022 ÷ 0,218
• Metrický závit [mm]: (30) 0,25 ÷ 5
• Palcové závit [TPI]: (20) 6 ÷ 96
• Posuv pinoly [mm]: 110
• Kužeľ pinoly: MK 2

Frézovacie nástavec

• Max. priemer vrtáka [mm]: 16
• Max. pr. frézovacie hlavy [mm]: 50
• Max. pr. stopkové frézy [mm]: 16
• Vyloženie [mm]: 150
• Rozsah otáčok, plynulá regulácia [U.min^-1]:50 ÷ 2 250
• Kužeľ vretena: MK 2
• Natáčanie frézovacie hlavy [°]: ±90
• Výškový posuv frézovacej hlavy [mm]: 195

Kombinovaný sústruh

• Rozmery stroja (š x h x v) [mm]: 1 220 × 700 × 910
• Hmotnosť ca. [Kg]: 265

Model kombinovaného sústruhu Bernardo Proficenter, ktorý je štandardne dodávaný s vodiacim a ťažným vretenom pre rezanie závitov alebo pre automatické pozdĺžne a čelné podávanie.
Dvanásťstupňova prevodovka umožňuje rýchle nastavenie rýchlosti - nie je nutná žiadna zmena klinového remeňa.
Tento stroj je štandardne vybavený digitálnym ukazovateľom polohy Bernardo

• Rýchla a ľahká zmena rýchlosti pomocou manuálnej prevodovky
• Vysoká centrovanie vretena (≤0,009 mm) vďaka presným kužeľovými ložiskám
• Výkonný hnací motor pre vysoký krútiaci moment, rozsah otáčok 45 - 2000 ot./min
• Všestranné možnosti použitia: presná mechanika, školenia a výukové dielne, …
• Nastavenie posuvu je jednoduché, plynulé a presne prepínateľné
• Masívne strojne lôžko s indukčne kaleným a brúseným vedením
• Ideálne pre spracovanie ocele, farebných materiálov a plastov
• Sériovo s ťažným vretenom pre automatické pozdĺžne a priečne podávanie
• Frézovacia hlava obojstranne naklápacia pre uhlové vŕtanie, frézovanie skosenie atď.
• Štandardne s pravým a ľavým smerom otačok frézovacieho vretena
• Presný prísuv pinoly pri frézovaní pomocou ručného kolesa
• Frézovaci nástavec s digitálnym displejom pre zobrazenie zdvihu vretena a rýchlosti otáčok

Súčasti dodávky kombinovaného sústruhu Bernardo

• 2-osé digitálne odmeriavanie polohy ES-12 V s LCD displejom
• Príruba skľučovadla 125 mm
• 3-čeľusťové skľučovadlo 125 mm
• Skľučovadlo s kľučkou 1 ÷ 13 mm / B 16
• Upínací tŕň MK 2 / B 16
• Pevný hrot
• Indikátor závitov
• LED pracovné svetlo stroje
• Výmenné kolesá (pre sústruženie závitov)
• Štvorstranný otočný nožový držiak
• Klzná spojka
• Digitálne zobrazenie zdvihu vretena
• Digitálny ukazovateľ otáčok
• Uťahovací skrutka M 10 vo vretene
• Ochranný kryt skľučovadla
• Ochranný kryt ťažného a vodiaceho skrutky
• Zadná triesková zástena
• Obslužné a servisné náradie
