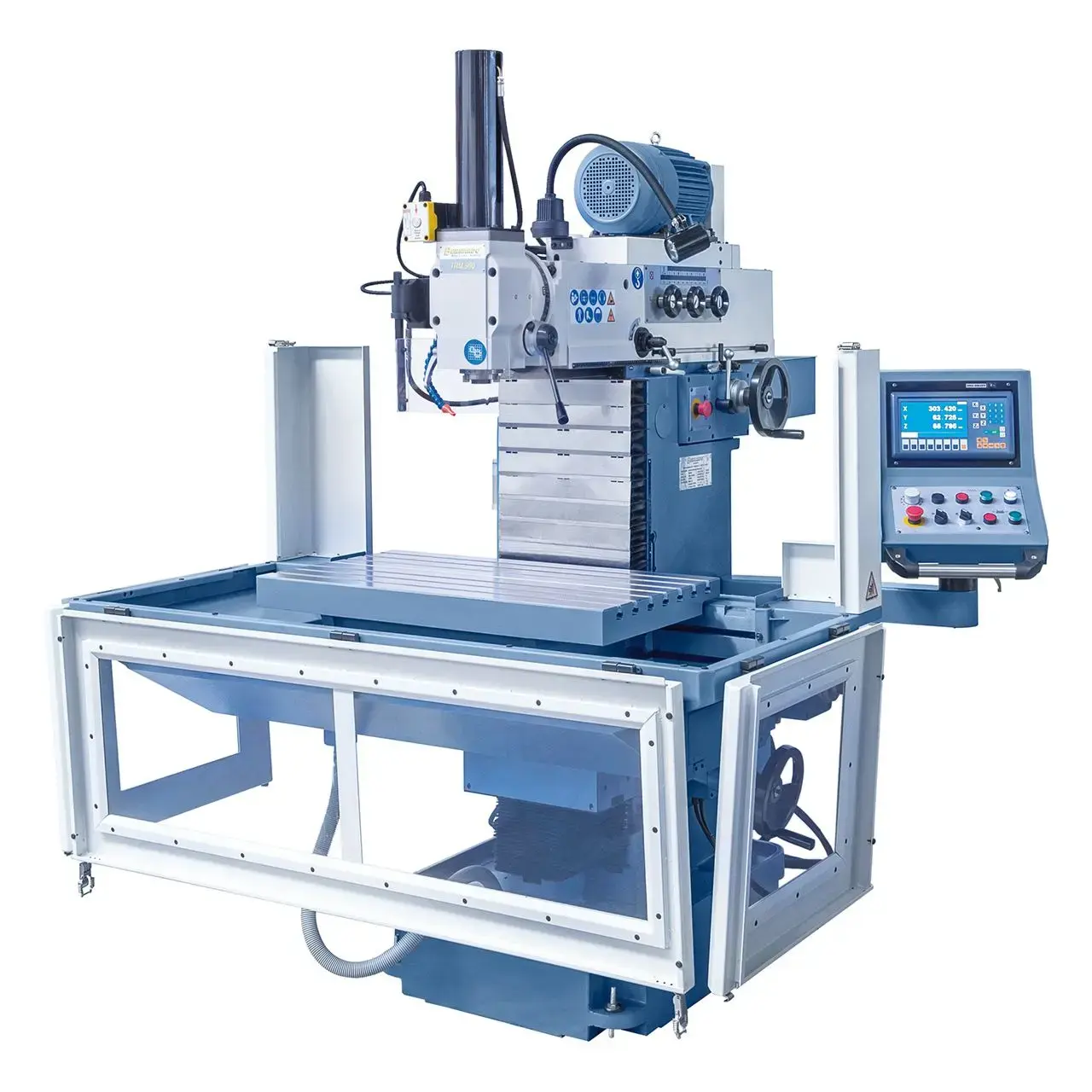

Nástrojárska univerzálna frézka Bernardo TRM 900 (BER021327XL)

• Výkon motora [W]:3 750
• Výkon motora - posuv [W]:750
• Rozmery stola [mm]:900 x 500
• Vertikálne upínacie plocha [mm]:1 200 x 250
• Dráha pojazdu (pozdĺžny) (x) [mm]:560 (600^*)
• Dráha pojazdu (priečny) (y) [mm]:440 (480^*)
• Dráha pojazdu (vertikálne) (z) [mm]:345 (385^*)
• Nosnosť stola [kg]:360


^*manuálne

vertikálnych frézovacia hlava:

• Upínanie vo vretene (vertikálne):SK 40 (DIN 69871 A)
• Otáčky vretena, vertikálne [U.min^-1]:(18) 40 ÷ 2 000
• Vzdialenosť vretena/stôl [mm]:40 ÷ 440
• Vyloženie [mm]:max. 550
• Zdvih pinoly [mm]:120
• Natáčanie frézovacie hlavy [°]:± 90

horizontálne frézovacia hlava:

• Upínanie vo vretene (horizontálne):ISO 40
• Otáčky vretena, horizontálne [U.min^-1]:(18) 40 ÷ 2 000
• Vzdialenosť vreteno/stôl [mm]:130 ÷ 530

Strojové posuvy

• Posuv pozdĺžny (plynule) [mm.min^-1]:10 ÷ 450
• Posuv priečny (plynule) [mm.min^-1]:10 ÷ 450
• Posuv vertikálne (plynule) [mm.min^-1]:10 ÷ 450
• Rýchloposuv v osi X, Y, Z [mm.min^-1]:680
• Veľkosť T-drážky (šírka/vzdialenosť/počet) [mm]:14/63/7
• Veľkosť T-drážky - vertikálny upínacia plocha (šírka/vzdialenosť/počet) [mm]:14/63/3
• Rozmery (š x h x v) [mm]:1 85 0 × 2 135 × 2 030
• Hmotnosť [kg]:1 700

Univerzálne a nástrojarske frézka Bernardo TRM 900 s digitálnym odmeriavaním 3 os

nástrojárska frézka TRM 900 je vhodná pre realizáciu ľahkého a stredne ťažkého frézovanie. Tento model je schopný vykonávať horizontálne, vertikálne a šikmé frézovanie už v základnom prevedení. Uplatnenie tohto modelu nástrojárske frézky Bernardo je pri výrobe nástrojov a foriem v MODELÁRNA, ale aj v praktickej výučbe.

• Centrálne mazanie vodiacich plôch
• Súčasťou dodávky jedigitálne odmeriavanie polohy ES-12 H s LCD displejom v osiach X/Y/Z
• K štandardnému vybaveniu patríhydraulické upínanie nástrojovpre rýchlu výmenu nástrojov
• Posuvové, predpäté,guličkové skrutkybez vôle pre úplne presný chod vo všetkých troch osiach
• K štandardnému vybaveniu patrí manuálne aj automatické posuvy vrátane rýchloposuvom, a to vo všetkých troch osiach
• Plynulo nastaviteľná rýchlosť posuvu pomocoufrekvenčného meniča
• Na vertikálnej upínaciu plochu (prevedenie s 3 T-drážkami) možno selektívne osadiť:
  • pracovný stôl
  • univerzálne otočný stôl
  • veľké obrobky
• Horné rameno s presnou prevodovkou pre reguláciu otáčok vretena
• naddimenzovanie rybinové (os X, Y) a pravouhlé (os Z) vedenie zaisťujú vysokú stabilitu stroja
• Pre vodorovné frézovať anie sa odklopí vertikálne vreteno
• Ťažká základňa z masívnej liatiny umožňuje kľudný chod frézky bez vibrácií as vysokou presnosťou
• Vrátane prehľadného ovládacieho pultu zabudovaného na otočnom ramene

Súčasti dodávky univerzálne frézky Bernardo

• Digitálne odmeriavanie všetkých 3 osí ES-12 H s LCD displejom
• LED pracovné osvetlenie
• Chladiace zariadenie
• Strojné posuvy pre osi X, Y a Z
• Horizontálne oporné ložisko
• Univerzálne ochranné kryty frézovacieho stola
• guličkové skrutky na všetkých osiach
• Hydraulické upínanie nástrojov
• Automatické centrálne mazanie
• Frekvenčný menič pre reguláciu posuvov
• Lamelový ochranný kryt
• Dlhý frézovací tŕň ISO 40/27 mm
• Redukcia SK 40/MK 3
• Redukcia MK 3/MK 2
• Redukcia MK 3/MK 1
• Upínacie puzdro SK 40 (DIN 69871) vrátane klieštin 5-25 mm (7 ks)
• Obslužné náradie
