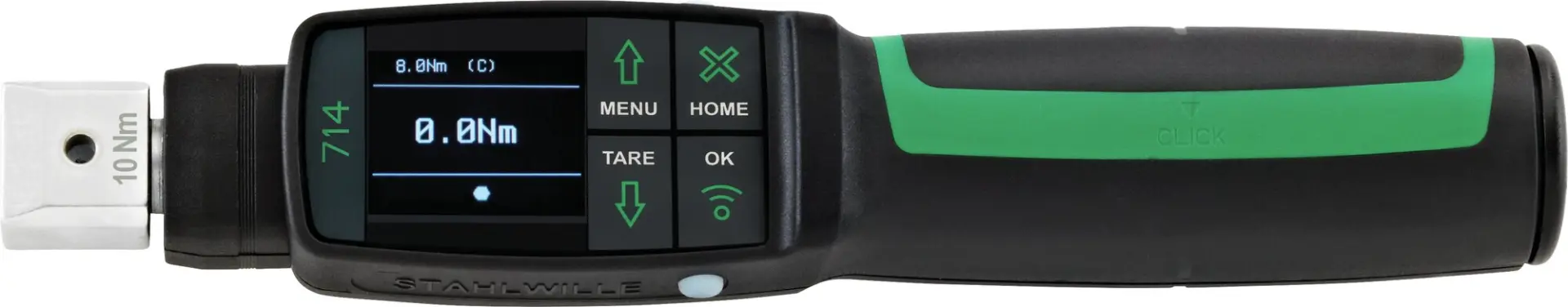

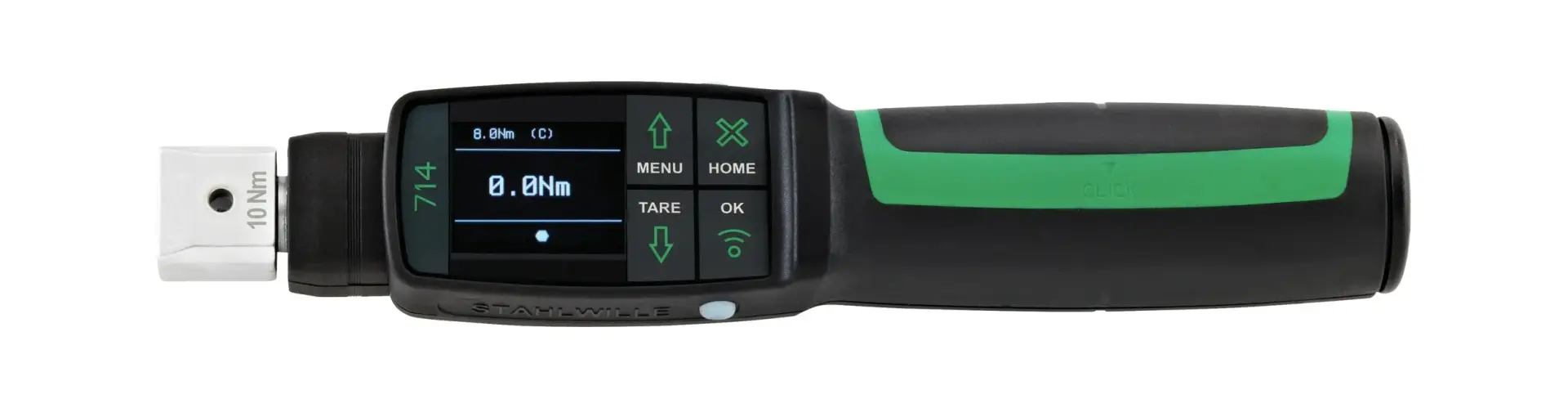

Momentový kľúč Stahlwille MANOSKOP® 714/1 (1 ÷ 10 Nm) (STAHL96500901)

Elektromechanický momentový kľúč Stahlwille MANOSKOP^®

• Momentový a uhlový kľúč s ergonomickým dizajnom s viaczložkovou plastovou rukoväťou
• S Micro USB rozhraním na programovanie momentového uhlového kľúča a vykonávanie dokumentácia údajov o skrutkovaní pomocou notebooku a PC
• Krútiaci moment je možné nastaviť pomocou multifunkčných tlačidiel
• Možné prepnutie N·m, ft·lb, in·lb, čitateľné na kontrastne svietiacom LED displeji
• Pre kontrolované doťahovanie doprava a doľava, ako aj uhol natočenia
• Rozsah natočenia uhla pridávaním 0° až 999°
• 4násobná signalizácia priebehu skrutkovania akustickým signálom (bzučiakom), vibrácií, súbežnou číselnou indikáciou a z každej strany viditeľnou LED indikáciou s „funkciou semaforu“ ​​
• Elektromechanické zobrazovanie (s elektronickým meraním) a spúšťanie (známym mechanickým „cvaknutím“)
• Vizuálne vyhodnotenie skrutkového spoja
• Jednoduchá dokumentácia zaznamenaných meraní na PC cez rozhranie USB a pomocou voliteľného modulu Bluetooth Low Energy
• Vďaka kombinácii patentovaného elektromechanického spúšťania a displeja a akustické spätnej väzby poskytuje kľúč signalizáciu s maximálnou optimalizáciou
• Funkcia blokovania menu, aby sa zabránilo neoprávnenému prestaveniu nastavených hodnôt
• 4 režimy merania:
  • krútiaci moment
  • uhol natočenia
  • krútiaci moment s kontrolnou veličinou uhla natočenia
  • uhol natočenia s kontrolnou veličinou krútiaceho momentu
• Možnosť programovania súprav parametrov a postupového plánu (po 25)
• Dodávané vrátane softvéru SENSOMASTER Basic, USB kábla, 4 micro batérií (AAA/LR03, 1,5 V) a 2 certifikáty o skúške (krútiaci moment, uhol natočenia)
• Použitie momentového kľúča MANOSKOP^®:
  • Pre vysoko presné skrutkovanie s krútiacim momentom/uhlom natočenia, pri ktorých ide o vysokú presnosť alebo povinnosť dokumentácie, napr. pri motorových súčiastkach, najmä skrutky s valcovou hlavou alebo v strojárstve so zvýšenými požiadavkami, m.j. robotika atď.
• Rýchle uvoľnenie
  • Bezpečnostný zámok QuickRelease zabraňuje neúmyselnej strate nástrčných kľúčov a nástrčných nástrojov. Tie bezpečne zacvaknú a pre rýchlu výmenu nástroja sa uvoľní iba stlačením tlačidla
  • V prevodníkoch: Bezpečnostný zámok QuickRelease vám pomôže rýchlo namontovať a vymeniť prevodníky
  • Prevodníky sa zablokujú v kalibračnom systéme a odomknú sa iba stlačením tlačidiel
• Dvojkomponentná rukoväť
  • Dvojkomponentná rukoväť je protišmyková a ergonomicky tvarovaná
  • Odolná voči najbežnejším olejom, mazivám, palivám, brzdovým kvapalinám a Skydrolu
  • Šípky na rukoväti označujú smer ovládania
• ČSN EN ISO 6789-2
  • Momentové kľúče a skrutkovače Stahlwille sú profesionálne kalibrované podľa normy DIN EN ISO 6789-2 a dodávané so zodpovedajúcim kalibračným certifikátom
  • Kalibrované je tiež uhlovo riadené momentové kľúče podľa normy VDI 2648-2
  • To zaisťuje presnosť a sledovateľnosť našich nástrojov
• Vlastnosti
  • eClick - elektromechanické spúšťanie
  • akustický a vizuálny spúšťací signál
  • 4 meracie režimy (krútiaci moment, uhol natočenia, krútiaci moment s monitorovacou premennú „uhol natočenia“, uhol natočenia s monitorovacou premennou „točivý moment“)
  • farebný OLED displej s vysokým rozlíšením a bočné smerové svetlá
  • vizuálne vyhodnotenie skrutkového spoja: žlté svetlo (dosiahnutie prahovej hodnoty predbežného varovania), zelené svetlo (v rámci tolerančného rozsahu), červené svetlo (meranie mimo tolerančného rozsahu)
  • voľne konfigurovateľná štruktúra menu
  • priehradka na batérie/akumulátor s bajonetovým pripojením
  • Voliteľné: Li-ion batéria č. 7195-2 a nabíjačka č. 7160
  • 3 funkčné režimy:
    • spúšťanie (patentované elektromechanické spúšťanie)
    • udržanie vrcholu (režim indikácie so zobrazením vrcholovej hodnoty)
    • sledovanie (režim indikácie so zobrazením skutočnej hodnoty)
  • rozhranie micro USB pre dátovú komunikáciu
  • voliteľný nízkoenergetický modul Bluetooth (5.2)
  • Bezpečnostný zámok QuickRelease - systém prepínania pre nástrčné nástroje
  • ukladanie dát až pre 2 500 procesov, vrátane dátumu a časovej pečiatky
  • Možno naprogramovať až 200 spojov v maximálne 25 riadených sekvenciách
  • rôzne nastaviteľné tolerančné medze v závislosti od typu skrutkového spoja
  • rýchle a presné nastavenie pomocou klávesnice
  • žiadne neúmyselné úpravy vďaka zámku klávesnice chránenému heslom
  • akustický a vizuálny signál varuje pred preťažením momentového kľúča a núteným spustením v režime uťahovania v smere hodinových ručičiek
  • automatická indikácia dáta ďalšej kalibrácie,konfigurovateľná užívateľom podľa uplynulého času a/alebo počtu operácií
  • plne automatická kalibrácia a nastavenie s kalibračným a nastavovacím zariadením perfectControl® č. 7794-2 (krútiaci moment) alebo 7794-3 (krútiaci moment a uhol natočenie) pre zníženie faktorov ovplyvňujúcich chyby
  • jednotky merania: N·m, ft·lb, in·lb
  • automatická korekcia dĺžky predĺženia: ak sa používa britová doštička s neštandardnou dĺžkou predĺženia, zadajte dĺžku predĺženia, aby ste zaistili dosiahnutie požadovanej cieľovej hodnoty
  • ihneď po uvoľnení opäť pripravený na prevádzku
  • Uťahovanie v smere a proti smeru hodinových ručičiek - pre uťahovanie proti smeru hodinových ručičiek v režime „spúšťania“ je nutné nástrčný nástroj otočiť
  • točivý moment a uhol natočenia sa zobrazujú súčasne
  • meranie bez ohľadu na bod pôsobenia sily (pre veľkosti 1, 2 a 4)
  • bezpečná manipulácia vďaka ergonomicky tvarovanej dvojkomponentnej rukoväti (odolné voči najbežnejším olejom, tukom, palivám, brzdovým kvapalinám a Skydrolu)
  • 3 certifikáty súčasťou dodávky (indikácia/spúšťanie momentu podľa DIN EN ISO 6789-2:2017, uhol natočenia podľa VDI/VDE 2648-2)
  • v pevnej plastovej krabici (veľkosti 40-100 v oceľovej krabici)
  • registrovaný dizajn, patentované
  • Dodávané so softvérom SensoMaster 4, USB káblom, 4 batériami AAA/LR03, 1,5 V
  • Rozlíšenie displeja uhla natočenia 0,1°
  • Presnosť uhla natočenia ± 1°, ± 1 číslica do 100°, nad 100° aspoň 1 %, ± 1 číslica
  • rozlíšenie zobrazenia krútiaceho momentu
    • do 60 Nm [Nm]: 0,01
    • nad 60 Nm [Nm]: 0,1
    • nad 400 Nm [Nm]: 1
  • Presnosť krútiaceho momentu ± 2 %, ± 1 číslica

Technické parametre kľúča

• Model: 714 eClick
• Veľkosť držiaka nástroja [vnútorný štvorhran] [mm]: 9 x 12
• Meriaci rozsah [Nm]: 1 ÷ 10
• Dĺžka mm (L) [mm]: 226
• Šírka mm (b) [mm]: 28
• Výška mm (v) [mm]: 23
• Typ batérie: Mikro (AAA) 1,5V
• LF [mm]: 188
